Назначение

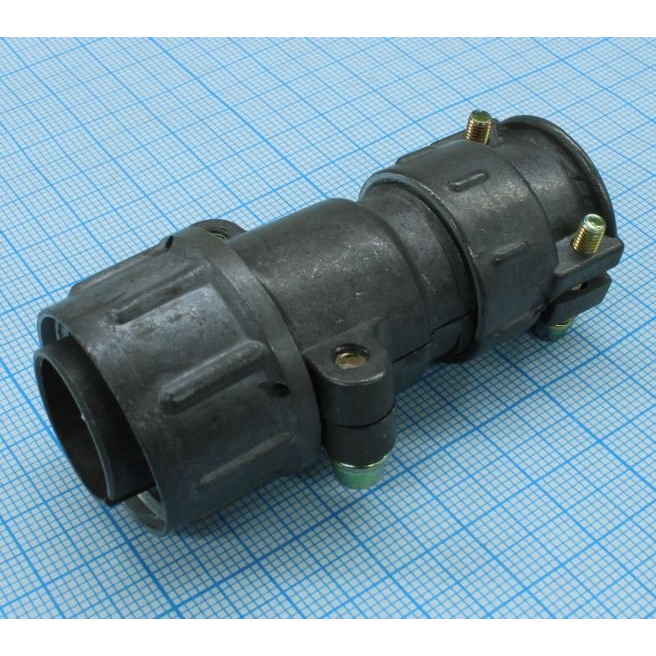

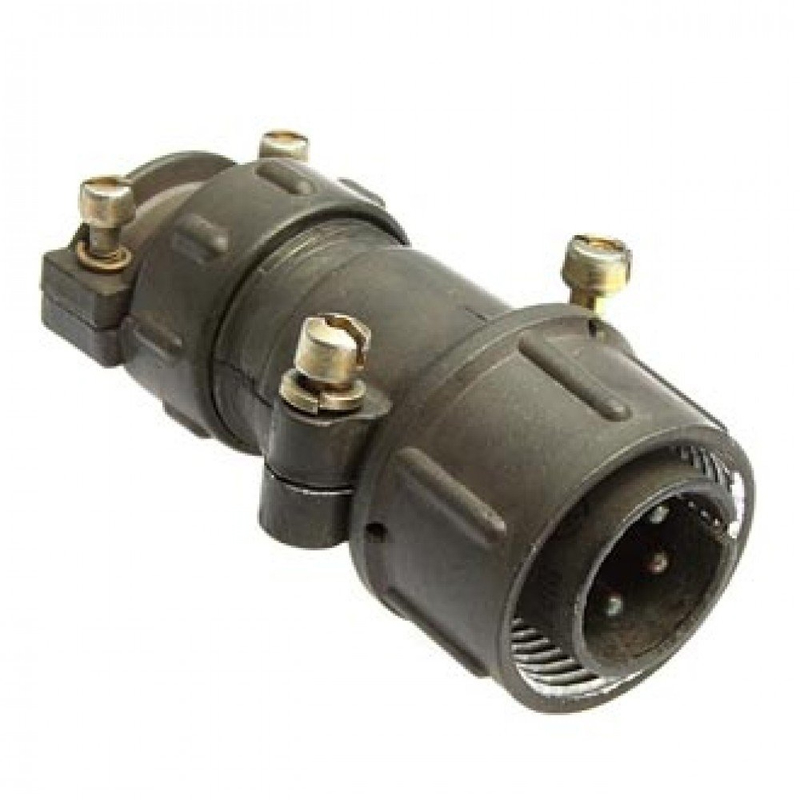

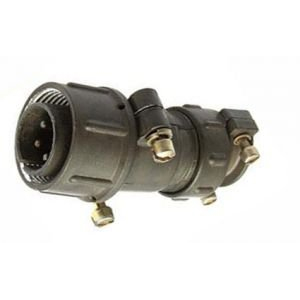

ШР20П5НГ10 представляет собой кабельную вилку низкочастотного цилиндрического разъёма серии ШР. Изделие относится к категории соединителей объёмного монтажа и предназначено для коммутации электрических цепей постоянного и переменного тока в составе промышленного оборудования. Конструкция соединителя предусматривает негерметичное исполнение с прямым патрубком для неэкранированного кабеля и накидной гайкой, обеспечивающей надёжную фиксацию ответной части.

Разъём применяется в электрических цепях сварочных аппаратов, в частности модели А-547, а также в плазменных установках типа УВПР-120. Изделие рассчитано на эксплуатацию в условиях повышенных механических нагрузок, широкого диапазона температур и высокой влажности, что делает его востребованным в производственных цехах, ремонтных зонах и на технологических линиях.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 5, тип контактов — штыревые.
• Диаметр контактов — 2,5 мм, покрытие — серебряное.
• Сопротивление контакта — не более 0,01 Ом.
• Рабочий ток на один контакт — до 25 А.
• Суммарный рабочий ток на разъём — до 125 А.
• Рабочее напряжение — до 850 В для постоянного и переменного тока.
• Диапазон рабочих частот — до 3–5 МГц.

Конструкция и материалы

Корпус вилки изготовлен из алюминиевого сплава, что обеспечивает сочетание прочности и умеренной массы. Изолятор выполнен из карболита коричневого цвета — материала, устойчивого к нагреву и механическим воздействиям. Хвостовики контактов рассчитаны на подключение проводов сечением до 3 мм² методом пайки. Габаритные размеры изделия составляют приблизительно 67,7 на 29,5 на 37,1 мм. Проходной диаметр патрубка — 24 мм. Резьба накидной гайки — M24 на 1,5.

Устойчивость к внешним воздействиям

• Вибрационная нагрузка — до 300 м/с².
• Ударная нагрузка одиночного действия — до 5000 м/с².
• Ударная нагрузка многократного действия — до 350 м/с².
• Линейное ускорение — до 2000 м/с².
• Температурный диапазон эксплуатации — от минус 60 до плюс 60 °C.
• Относительная влажность — до 98 процентов при температуре плюс 25 °C.
• Ресурс — 500 циклов соединений.
• Минимальная наработка — 1000 часов.

Применение

Соединитель ШР20П5НГ10 используется в составе электрооборудования, где требуется стабильное разъёмное соединение силовых цепей при значительных токах. Основные области применения включают сварочное производство, плазменную резку и наплавку, а также промышленные установки с повышенными требованиями к виброустойчивости и надёжности контакта. Конструкция с накидной гайкой исключает самопроизвольное разъединение при вибрации, а серебряное покрытие контактов снижает переходное сопротивление и увеличивает срок службы соединителя.

Прямой патрубок упрощает ввод кабеля и фиксацию, а размер проходного отверстия позволяет использовать кабели с внешним диаметром до 24 мм. Благодаря расширенному температурному диапазону разъём может эксплуатироваться как в отапливаемых помещениях, так и в неотапливаемых цехах или на открытых площадках в холодное время года. Изделие совместимо с ответными розетками серии ШР20, имеющими соответствующее количество контактов и резьбовое соединение M24 на 1,5.
