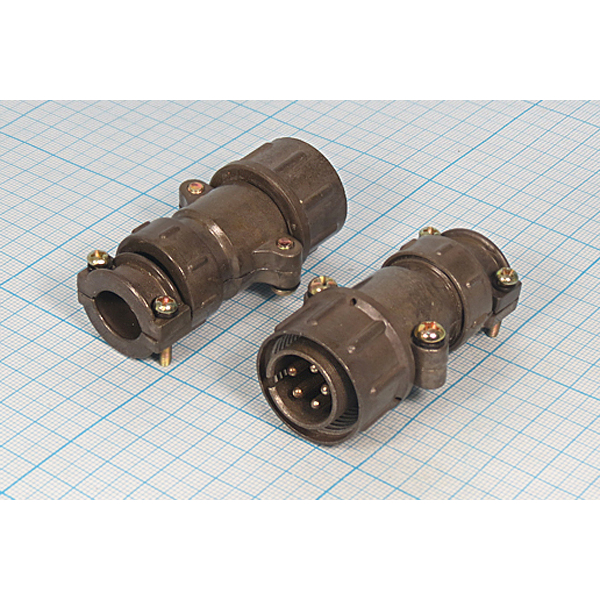

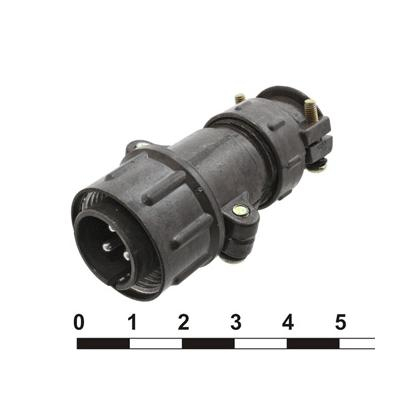

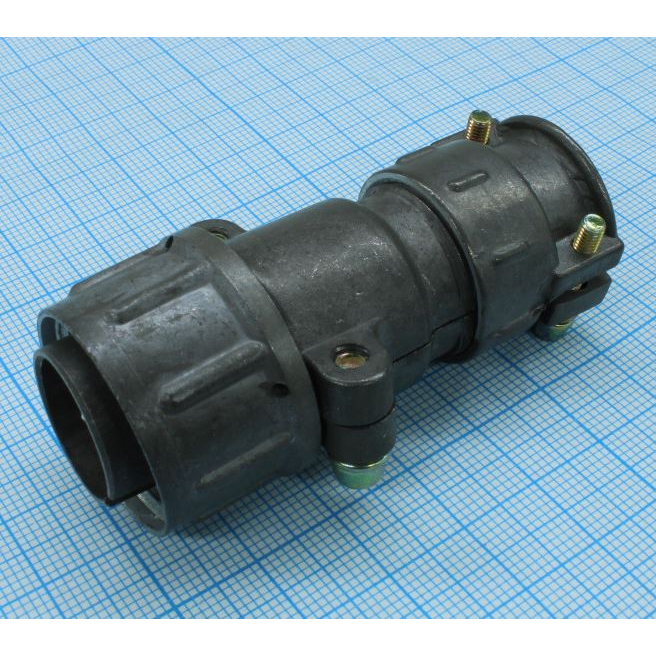

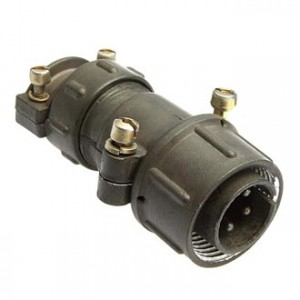

Соединители ШР20П5НГ10 вилка (SZC) представляют собой цилиндрические низкочастотные разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Эти разъемы состоят из двух частей: вилки и розетки, которые могут быть как кабельными, так и приборными (блочными).

Технические характеристики

• Количество контактов : 5.

• Диаметр контакта : 2,5 мм.

• Рабочий ток на контакт : не более 35 А, хотя в некоторых источниках указано до 25 А.

• Условный размер корпуса : 20.

• Сочленение : резьбовое, с одношпоночной поляризацией корпусов.

• Покрытие контактов : серебро, никель.

• Метод монтажа : пайка.

Применение

Эти соединители используются для монтажа с экранированными или неэкранированными кабелями (проводами) и применяются в электро- и радиоаппаратуре для соединения и разъединения электрических цепей.

Конструктивные особенности

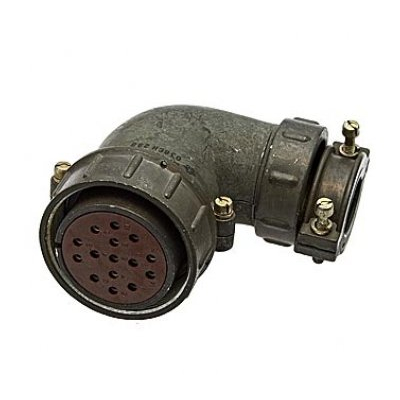

• Вид патрубка : прямой или угловой.

• Вид гайки патрубка : для неэкранированного кабеля.

• Корпусные детали : изготовлены из алюминиевого сплава.

Соединители серии ШР20П5НГ10 являются надежными и широко используемыми в различных электронных устройствах.
