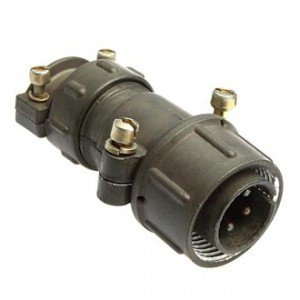

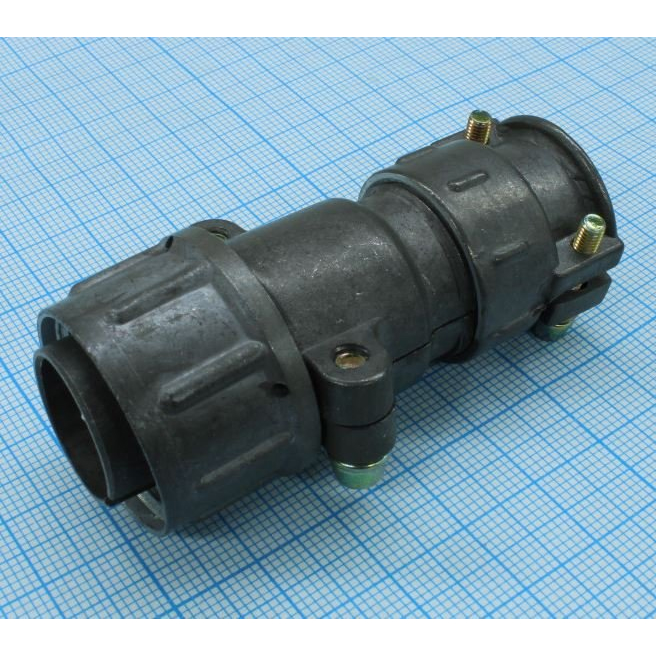

Соединитель ШР20П5НГ10 представляет собой кабельную вилку, предназначенную для использования в электрических цепях с постоянным и переменным током. Он относится к категории низкочастотных цилиндрических разъемов и имеет следующие ключевые характеристики:

Основные характеристики

• Количество контактов: 5
• Диаметр контактов: 2,5 мм
• Рабочий ток: до 35 А (максимально до 125 А на соединитель в целом)
• Рабочее напряжение: до 850 В
• Частотный диапазон: до 3 МГц
• Материал контактов: серебро
• Корпус: алюминиевый сплав
• Способ монтажа: объемный, пайка
• Тип соединения: резьбовое

Конструкция

Соединитель состоит из двух частей: кабельной вилки и блочной розетки. Для обеспечения надежного соединения между этими частями используется накидная гайка. вилка имеет прямой патрубок, что позволяет подключать неэкранированные кабели. Поляризация корпуса предотвращает ошибочное соединение.

Применение

ШР20П5НГ10 используется для соединения и разъединения электрических цепей в различных областях, включая электронику и радиоаппаратуру. Он подходит для монтажа как с экранированными, так и с неэкранированными кабелями.

Дополнительные особенности

• Температурный диапазон эксплуатации: от -60 до +60 °C
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление контактов: не более 1 м?

Эти характеристики делают ШР20П5НГ10 универсальным решением для различных электрических приложений, обеспечивая надежность и долговечность соединений.
