Назначение разъёма ШР20П5ЭШ7

ШР20П5ЭШ7 от производителя «Каскад» — это цилиндрический низкочастотный разъём вилка приборного типа. Изделие выпускается ОАО «Каскад» в соответствии с техническими условиями ТУ 6313-022-61929916-2015 и предназначено для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры.

Разъём применяется для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Такие параметры делают его пригодным как для цепей питания, так и для передачи сигналов в низкочастотном диапазоне. Конструкция рассчитана на внутренний и наружный монтаж при условии защиты от пыли и влаги, что расширяет сферу использования изделия.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Условный размер корпуса составляет 20, что соответствует типоразмеру ШР20.

• Количество контактов — 5, контакты штыревые, диаметр контакта 1,5 мм.
• Рабочий ток — до 10 А на один контакт.
• Сопротивление контактов — не более 2,5 мОм.
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия, допускается кратковременная смена температуры до плюс 110 градусов Цельсия.
• Устойчивость к вибрации — в диапазоне от 1 до 5000 Гц при ускорении 30 g.
• Устойчивость к ударам — до 500 g.
• Материал корпуса — алюминиевый сплав, материал изолятора — карболит.
• Способ монтажа — пайка на панель.
• Габаритные размеры — 30 на 30 на 42 мм.
• Климатическое исполнение — УХЛ.

Совокупность этих параметров говорит о том, что разъём рассчитан на жёсткие условия эксплуатации: он выдерживает интенсивную вибрацию и значительные ударные нагрузки, а широкий температурный диапазон позволяет использовать его в аппаратуре, работающей в неотапливаемых помещениях и на открытом воздухе при наличии защиты от влаги и пыли.

Конструкция и применение

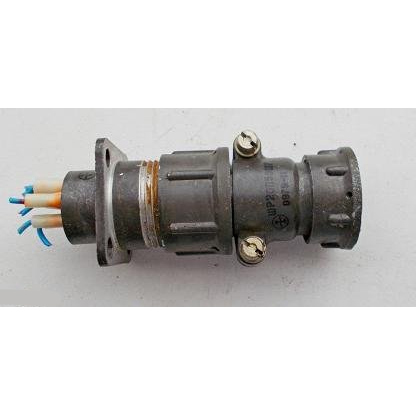

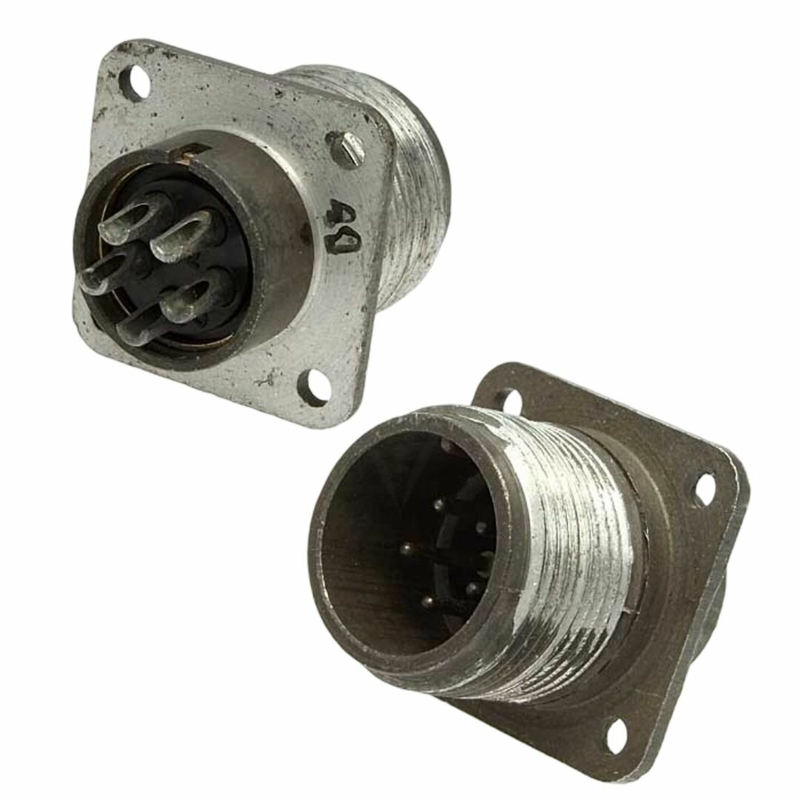

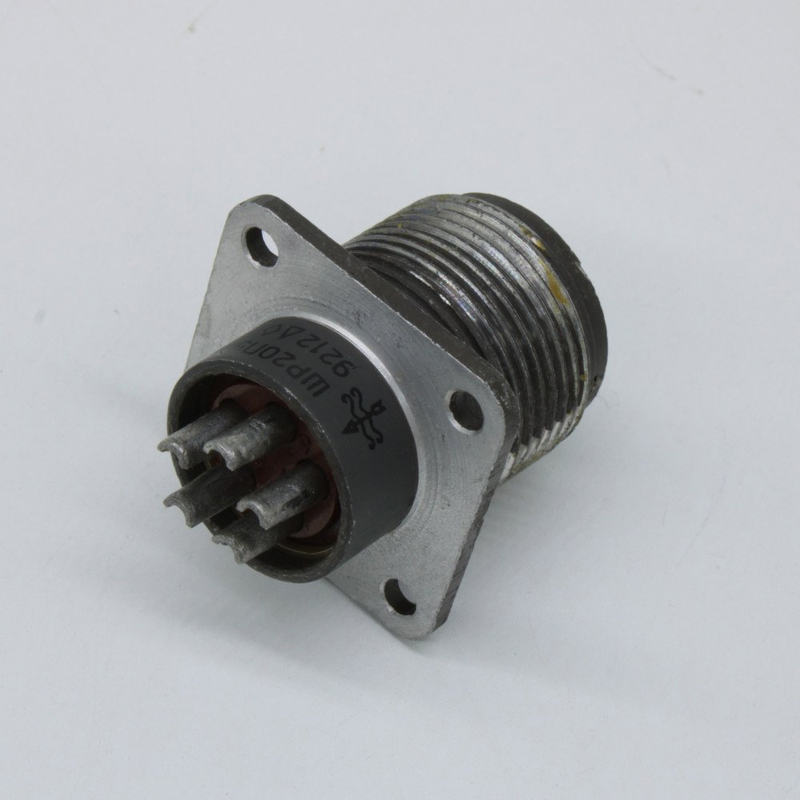

Вилка приборного типа с пятью штыревыми контактами диаметром 1,5 мм монтируется пайкой на панель. Корпус из алюминиевого сплава обеспечивает механическую прочность, а карболитовый изолятор — электрическую изоляцию контактов и устойчивость к нагреву в пределах рабочих температур.

Область применения охватывает радиоэлектронную и радиотехническую аппаратуру, где требуется надёжное соединение цепей постоянного и переменного тока. Благодаря климатическому исполнению УХЛ разъём подходит для эксплуатации в умеренном и холодном климате. При наружном монтаже обязательным условием остаётся защита от пыли и влаги, поскольку именно она обеспечивает заявленный ресурс работы.

Год выпуска партии — 2024, изделие прошло отметку ОТК. Артикул товара — 51188. Разъём поставляется как самостоятельное изделие; сведения о дополнительной комплектации в предоставленных данных отсутствуют.
