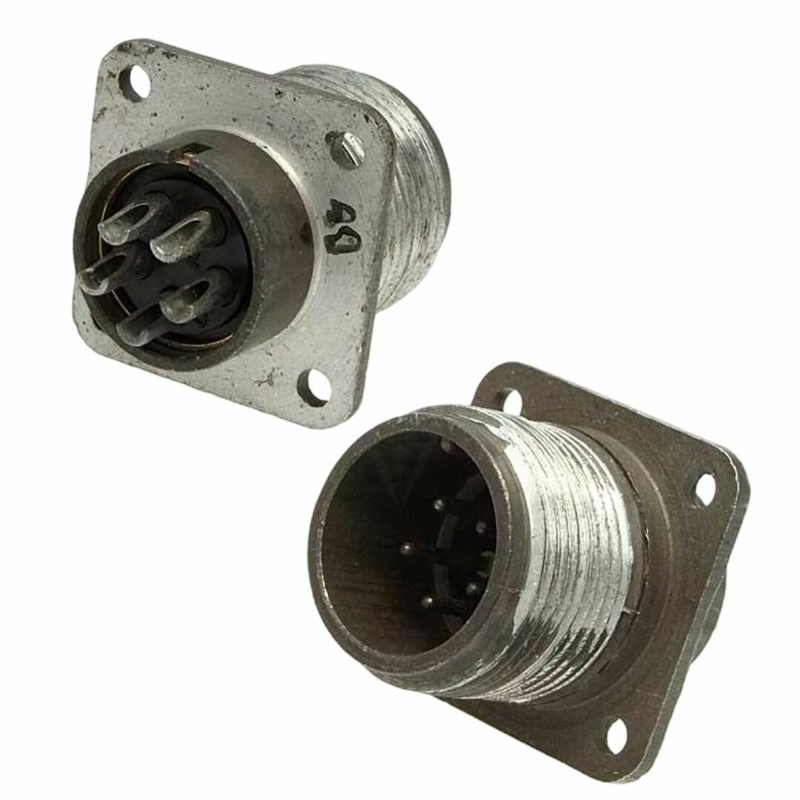

ШР20П5ЭШ7 вилка блочная — это тип электрического соединителя, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Этот соединитель состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Технические характеристики

• Условный размер корпуса : 20.

• Количество контактов : 5.

• Диаметр контактов : 1,5 мм.

• Покрытие контактов : Серебро.

• Сопротивление контактов : Не более 1 мОм (по другим источникам — до 2,5 мОм).

• Максимальная токовая нагрузка на один контакт : 10 А (в некоторых источниках указано до 20 А).

• Общая максимальная токовая нагрузка : 50 А.

• Сопротивление изоляции : Не менее 5000 МОм.

• Температурный диапазон : От -60°C до +60°C.

• Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар : Одиночного действия — 5000 м/с? (500 g), многократного действия — 350 м/с? (35 g).

• Атмосферное пониженное давление : 1,3·10?? Па (10?? мм рт. ст.).

Применение

Эти соединители используются для внутреннего и наружного применения в климатическом исполнении УХЛ. Они подходят для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка. Сочленение соединителей — резьбовое, с одношпоночной поляризацией корпусов.

Ответная часть для блочной вилки ШР20П5ЭШ7 может быть кабельной розеткой ШР20П5ЭШ7 или аналогичными моделями.
