Назначение и область применения

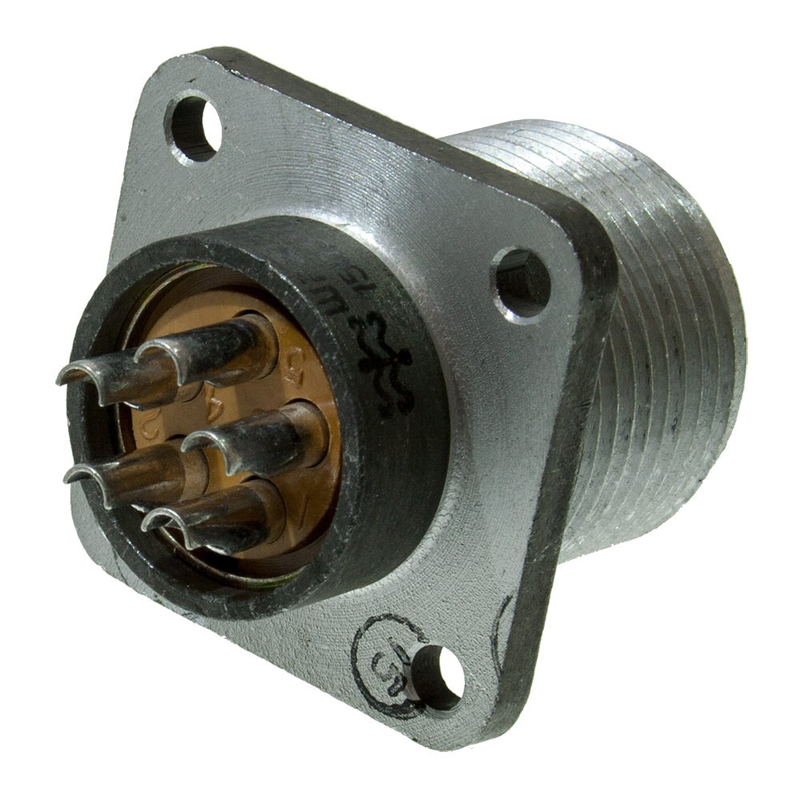

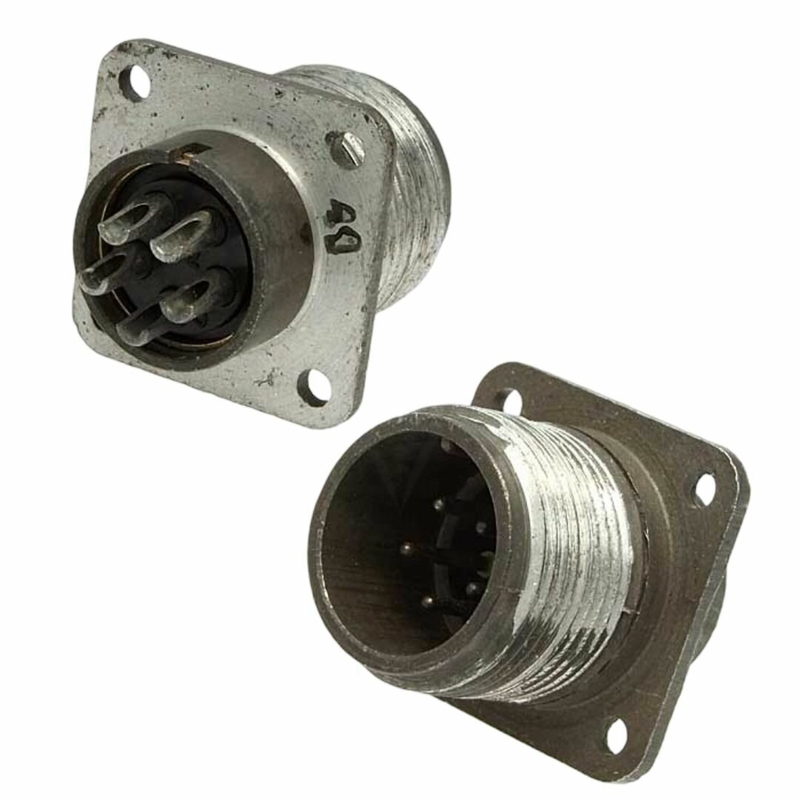

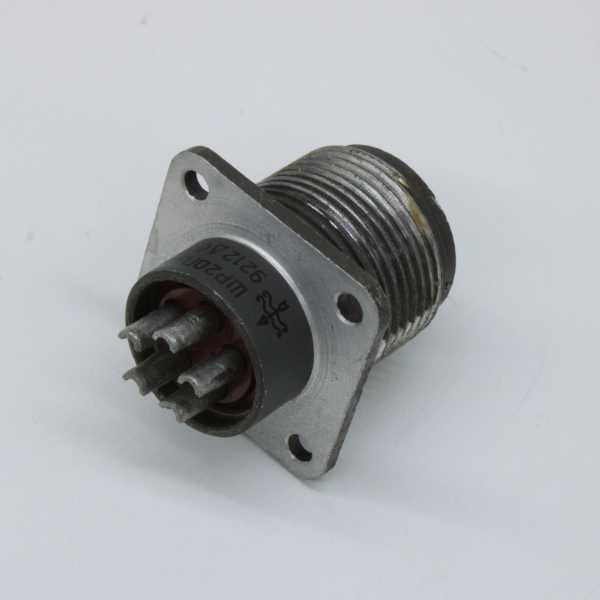

ШР20П5ЭШ7 ВИЛКИ представляет собой блочную вилку цилиндрического низкочастотного разъёма серии ШР, предназначенную для соединения электрических цепей в промышленной аппаратуре. Изделие применяется в качестве приборного соединителя, монтируемого на панель, и обеспечивает надёжный электрический контакт между стационарной частью оборудования и подключаемыми кабельными сборками. Разъём широко используется в радиоэлектронной аппаратуре, измерительных комплексах, системах автоматизации и промышленном оборудовании, где требуется разъёмное соединение с высокой механической прочностью и стабильными электрическими параметрами.

Конструкция вилки рассчитана на эксплуатацию в составе низкочастотных трактов, работающих в диапазоне частот до 3 МГц. Изделие подходит для цепей постоянного и переменного тока, что делает его универсальным решением для различных схемотехнических задач. Блочное исполнение предполагает жёсткую фиксацию на корпусе прибора или панели, а резьбовое соединение обеспечивает плотное сочленение с ответной частью и защиту от самопроизвольного расчленения при вибрационных нагрузках.

Технические характеристики и конструктивные особенности

ШР20П5ЭШ7 ВИЛКИ оснащена пятью штыревыми контактами диаметром 1,5 мм. Контакты изготовлены из латуни с серебряным покрытием, что обеспечивает низкое переходное сопротивление — не более 2,5 мОм. Серебряное покрытие способствует сохранению стабильных электрических параметров на протяжении всего срока службы и защищает контактные поверхности от окисления.

Основные электрические и механические параметры изделия:

• Рабочее напряжение — до 850 В
• Максимальный ток на контакт — до 10 А
• Диапазон рабочих частот — до 3 МГц
• Количество контактов — 5 штыревых
• Диаметр контактов — 1,5 мм
• Материал контактов — латунь с серебряным покрытием
• Переходное сопротивление — не более 2,5 мОм

Корпус вилки выполнен из алюминиевого сплава А-22 с оксидированием, что придаёт ему характерный серый цвет и обеспечивает защиту от коррозии. Изолятор изготовлен из карболита коричневого цвета, обладающего высокими диэлектрическими свойствами и механической прочностью. Габаритные размеры изделия составляют 30×30×42 мм, масса — 24 г. Монтаж осуществляется методом пайки на панель, резьбовое соединение имеет шаг M24×1,5 мм. Конструкцией предусмотрена одношпоночная поляризация, исключающая неправильное соединение с ответной частью.

Условия эксплуатации и совместимость

Изделие рассчитано на работу в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия, что соответствует климатическому исполнению УХЛ. Разъём сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g, а также при многократных ударных воздействиях с ускорением до 500 g. Конструкция выдерживает акустический шум интенсивностью до 170 дБ. Ресурс изделия составляет 500 соединений-расчленений, что подтверждает его долговечность при регулярной эксплуатации.

Вилка ШР20П5ЭШ7 взаимосочетается с кабельными розетками типов 2РТТ и 2РТ-А, что позволяет формировать гибкие конфигурации соединений в зависимости от требований конкретного оборудования. В качестве аналогов могут рассматриваться соединители серий P, WS и WY, имеющие совместимые присоединительные размеры и электрические параметры. Изделие соответствует требованиям ТУ 6313-022-61929916-2015.

Применение данного соединителя целесообразно в аппаратуре, эксплуатируемой в условиях повышенных механических нагрузок и перепадов температур. Благодаря сочетанию серебряного покрытия контактов, прочного алюминиевого корпуса и проверенной временем конструкции серии ШР, вилка обеспечивает стабильное электрическое соединение и длительный срок службы в составе промышленного оборудования.
