Назначение и область применения

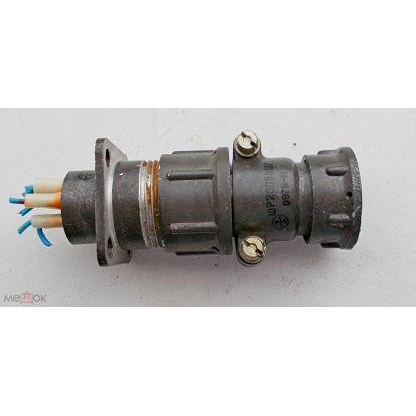

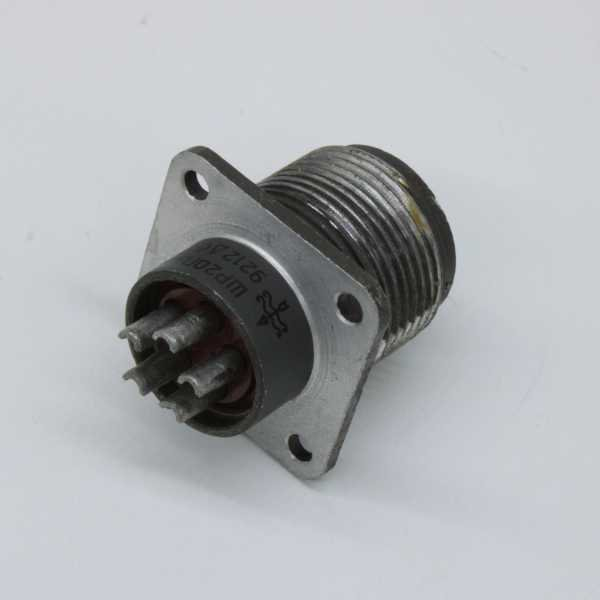

ШР20П5ЭШ7 представляет собой блочную приборную вилку цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре, а также в составе электротехнических устройств общего назначения. Соединитель используется для коммутации цепей постоянного и переменного тока в стационарной и подвижной аппаратуре, где требуется разъемное сочленение с высокой механической стойкостью и стабильностью электрических параметров.

Конструктивно вилка относится к блочному типу и монтируется на панель. Она взаимосочленяется с кабельными розетками типа 2РТТ или 2РТ-А, что обеспечивает совместимость с широким рядом ответных частей того же типоразмера. Благодаря стандартизированному исполнению корпуса и контактной группы, изделие может применяться при ремонте, модернизации и комплектации радиоэлектронных блоков, пультов управления, измерительных стендов и промышленного оборудования.

Технические характеристики и особенности конструкции

Вилка имеет условный размер корпуса 20 и комплектуется пятью штыревыми контактами диаметром 1,5 мм. Корпус выполнен из алюминиевого сплава с оксидированием, что придает ему серый цвет и защищает поверхность от коррозии. Изолятор изготовлен из карболита коричневого цвета. Поляризация корпуса одношпоночная, что исключает неправильное сочленение с ответной частью.

Основные электрические параметры изделия:

• максимальное рабочее напряжение — 850 В постоянного тока;
• сопротивление контактов — не более 2,5 мОм;
• токовая нагрузка на контакт — от 10 до 20 А;
• сопротивление изоляции в нормальных условиях — 5000 МОм;
• минимальная наработка — 5000 часов;
• ресурс по сочленениям-расчленениям — 500 циклов.

Монтаж вилки на панель осуществляется пайкой. Конструкция не имеет патрубка и уплотнительной втулки. Присоединительная резьба накидной гайки — M24×1,5. Габаритные размеры изделия составляют около 30×30×42 мм, что позволяет компактно размещать соединитель в ограниченном монтажном пространстве.

Условия эксплуатации и совместимость

Соединитель рассчитан на работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Допускается кратковременная смена температурного режима с повышением до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность при относительной влажности воздуха до 98 процентов при температуре плюс 25 градусов Цельсия и при пониженном атмосферном давлении до 1,3×10⁻⁴ Па.

Вилка выдерживает внешние механические воздействия:

• синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 м/с² (30 g);
• механические удары многократного действия с ускорением до 5000 м/с² (500 g);
• линейное ускорение до 2000 м/с² (200 g).

Климатическое исполнение — УХЛ. Срок хранения изделия составляет до 15 лет. Соединитель относится к категории общего назначения и совместим с ответными частями серий 2РТ, P, WS, WY, PRB. Приемка изделия — «1», год выпуска — 79, артикул — 41192.
