Назначение и область применения

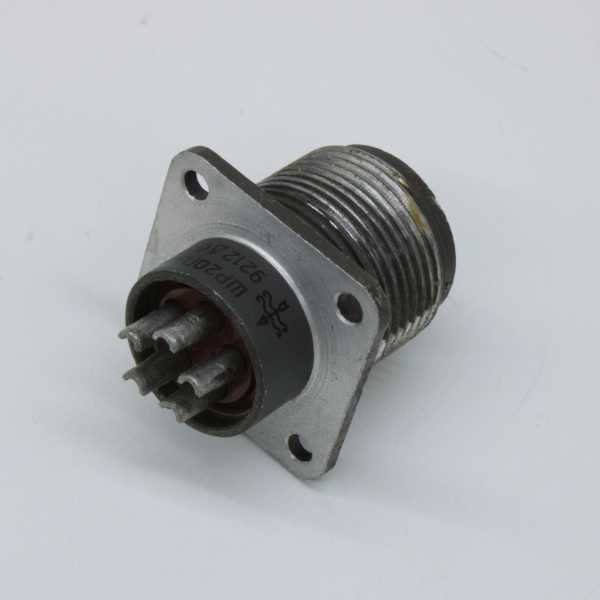

ШР20П5ЭШ7 представляет собой цилиндрический низкочастотный соединитель в виде приборной вилки без патрубка, предназначенный для надежного подключения в электрических цепях переменного и постоянного тока частотой до 3 МГц при напряжении до 850 В. Изделие относится к категории ШР20 и используется в радиоэлектронной и радиотехнической аппаратуре для объемного монтажа.

Вилка совместима с кабельными розетками типа 2РТТ или 2РТ-А, что обеспечивает универсальность применения в составе различных электрических соединений. Конструкция предусматривает монтаж пайкой на панель с резьбой M24x1,5, блочное исполнение подтверждено кратким описанием из каталога.

Технические характеристики

Соединитель имеет условный размер корпуса 20 и содержит 5 штыревых контактов диаметром 1,5 мм. Сопротивление контактов составляет не более 2,5 мОм, что обеспечивает токовую нагрузку до 10–20 А на контакт. Изделие работает в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, при этом допускаются кратковременные скачки температуры до плюс 110 градусов Цельсия. Устройство выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30 g и механические удары с ускорением до 500 g.

Корпус выполнен из алюминиевого сплава с оксидированием, имеет серый цвет. Изолятор изготовлен из карболита коричневого цвета. Климатическое исполнение — УХЛ, изделие подходит для эксплуатации при пониженном давлении до 1,3 на 10 в минус четвертой степени Па.

Конструктивные особенности

Расшифровка обозначения ШР20П5ЭШ7 отражает ключевые параметры конструкции:

• ШР — серия цилиндрических соединителей;
• 20 — условный размер корпуса;
• П — приборное исполнение без патрубка;
• 5Э — 5 контактов диаметром 1,5 мм, где Э обозначает тип контакта;
• Ш — штыревые (вилочные) контакты;
• 7 — конкретная комбинация контактов.

Соединитель обеспечивает герметичность без уплотнительной втулки, одношпоночную поляризацию и ресурс до 500 соединений-расчленений. Приемка изделия соответствует обозначению «5», год выпуска — 90. Артикул товара — 41191.

Условия эксплуатации

Вилка рассчитана на работу в составе аппаратуры, где требуется стабильное контактное соединение при различных механических и климатических воздействиях. Диапазон рабочих частот до 3 МГц позволяет использовать изделие в низкочастотных цепях различного назначения. Конструкция без патрубка упрощает монтаж в приборных корпусах и панелях.

Изделие подходит для применения в условиях пониженного атмосферного давления, что расширяет возможности его использования в специальной аппаратуре. Сочетание алюминиевого корпуса с оксидированием и карболитового изолятора обеспечивает необходимую механическую прочность и электрическую изоляцию контактов.
