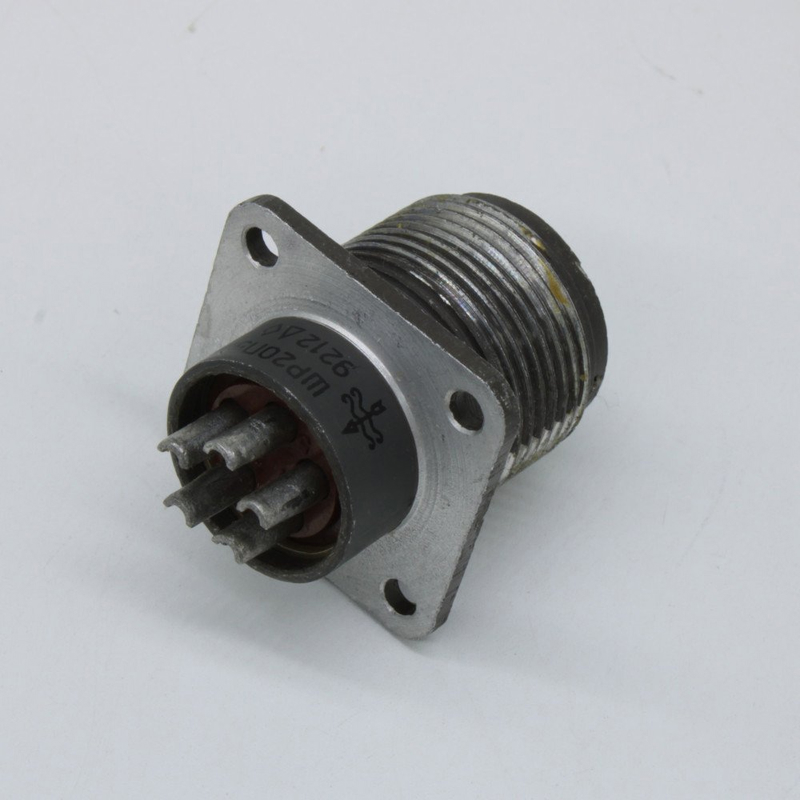

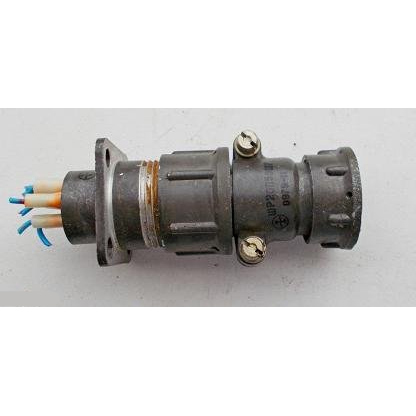

ШР20П5ЭШ7 — это вилка цилиндрического низкочастотного соединителя серии ШР, выпускавшаяся в 2013–2016 годах.

Применение

Предназначена для работы в электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В.
Используется для объемного монтажа в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую технику, для соединения проводов, кабелей, узлов и блоков.
Климатическое исполнение УХЛ подходит для внутреннего и наружного применения (с защитой от пыли и влаги).

Характеристики

Имеет 5 контактов диаметром 1,5 мм (сочетание 7), штыревые, извлекаемые, из латуни с серебряным покрытием.
Рабочий ток на контакт — до 10 А, сопротивление контактов не более 2,5 мОм.
Работает при температурах от -60 до +60 °C (смена до +110 °C), выдерживает вибрацию 1–5000 Гц до 30 g, удары до 500 g, пониженное давление до 1,3·10?? Па.
Резьбовое сочленение, блочный монтаж на панель пайкой, корпус из алюминиевого сплава, изолятор — карболит. ?
