Назначение

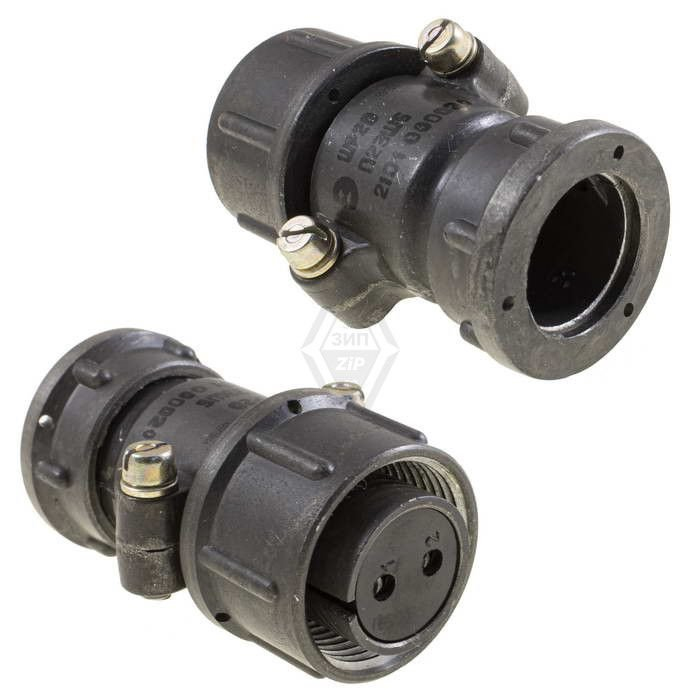

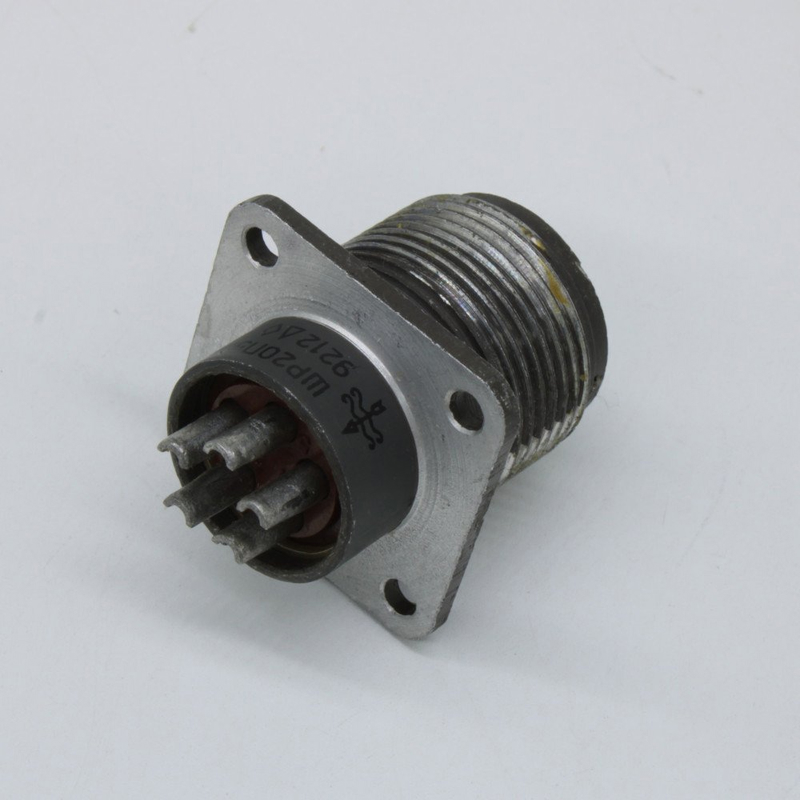

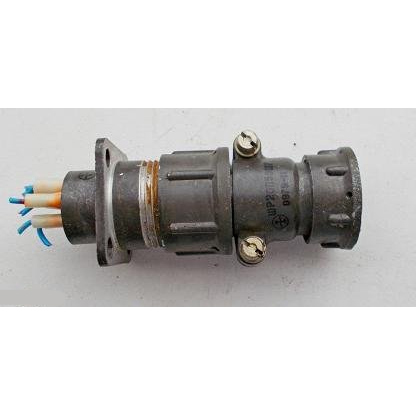

ШР20П5ЭШ7 — это кабельная розетка цилиндрического соединителя серии ШР производства «Каскад» (2024 год, проверка ОТК). Изделие предназначено для надёжного соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков. Розетка применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется стабильная коммутация при повышенных требованиях к электрической прочности, виброустойчивости и герметичности.

Область применения

Розетка используется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Она подходит для монтажа с экранированным кабелем и устанавливается в приборах как внутреннего, так и наружного исполнения при условии защиты от пыли и влаги. Благодаря климатическому исполнению УХЛ и широкому диапазону рабочих температур изделие применимо в аппаратуре, эксплуатируемой в сложных условиях: на открытом воздухе, в неотапливаемых помещениях, на подвижных объектах.

Наиболее востребована розетка в следующих направлениях:

• радиоэлектронная и радиотехническая аппаратура;
• соединение блоков и узлов экранированным кабелем;
• приборы внутреннего и наружного исполнения с защитой от пыли и влаги;
• оборудование, работающее в условиях вибрации, ударов и пониженного давления.

Конструктивные особенности

Соединение корпусов резьбовое с одношпоночной поляризацией, что исключает неправильную стыковку и обеспечивает надёжный механический контакт. Контакты имеют серебряное покрытие, монтаж выполняется пайкой. Количество контактов — 5, рабочий ток — 10 А. Такое сочетание делает розетку удобной для монтажа как в составе жгутов, так и при подключении отдельных блоков.

Технические характеристики

Ниже приведены подтверждённые параметры изделия.

• Количество контактов: 5.
• Рабочий ток: 10 А.
• Покрытие контактов: серебро.
• Способ монтажа: пайка.
• Соединение корпусов: резьбовое, с одношпоночной поляризацией.
• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия, допускается смена до плюс 110 градусов Цельсия.
• Устойчивость к вибрации: до 300 метров на секунду в квадрате.
• Устойчивость к ударам: до 5000 метров на секунду в квадрате (одиночные).
• Пониженное давление: до 1,3 на 10 в минус второй степени Паскаля.
• Сопротивление изоляции: не менее 5000 МОм.
• Число сочленений-расчленений: 500.
• Наработка: не менее 1000 часов.
• Срок хранения: 15 лет.
• Год выпуска: 2024.

Условия эксплуатации и надёжность

Розетка рассчитана на работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия с возможностью кратковременной смены температуры до плюс 110 градусов Цельсия. Изделие выдерживает вибрационные нагрузки до 300 метров на секунду в квадрате и одиночные удары до 5000 метров на секунду в квадрате, а также сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус второй степени Паскаля. Сопротивление изоляции не менее 5000 МОм подтверждает высокую электрическую прочность.

Механический ресурс составляет 500 сочленений-расчленений, наработка — не менее 1000 часов, срок хранения — 15 лет. Совокупность этих параметров делает розетку ШР20П5ЭШ7 пригодной для ответственных узлов, где важны долговечность, стабильность контакта и стойкость к внешним воздействиям. Розетка производится предприятием «Каскад» и поставляется с проверкой ОТК 2024 года.
