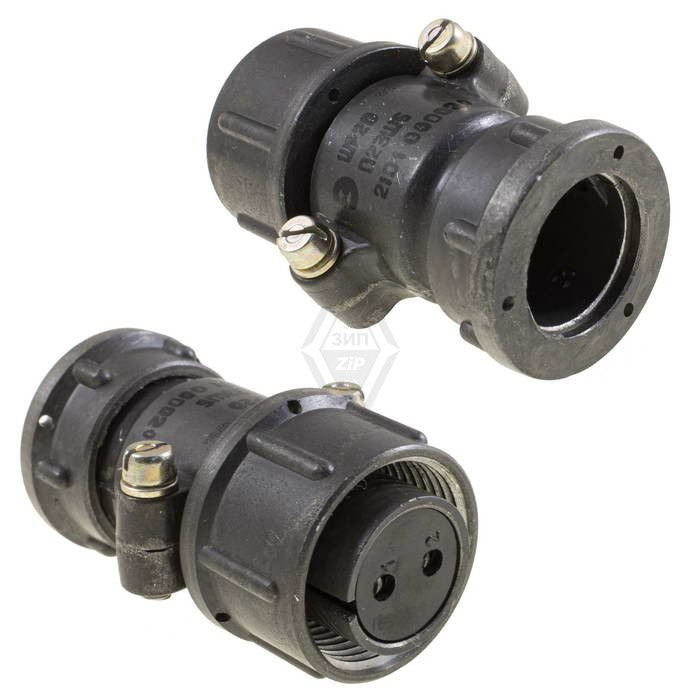

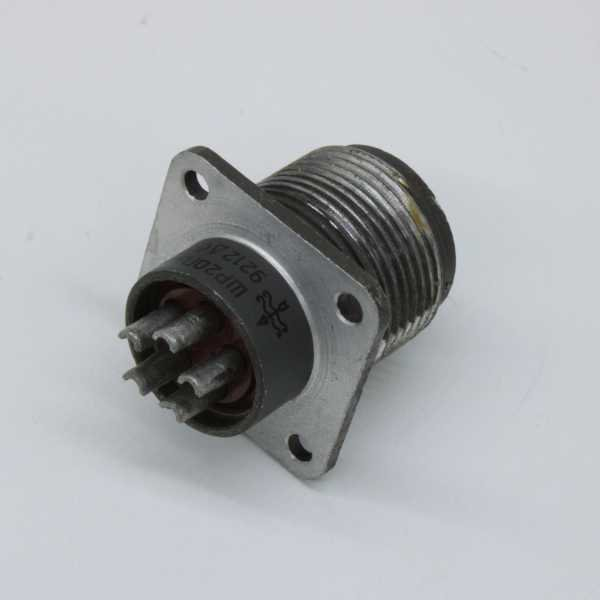

ШР20П5ЭШ7 — это кабельная розетка цилиндрического соединителя серии ШР, предназначенная для надежного соединения в электрических цепях промышленного оборудования. Она используется в системах с постоянным и переменным током (до 3 МГц) при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

Обозначение ШР20П5ЭШ7 расшифровывается следующим образом: ШР — тип соединителя, 20 — условный размер корпуса, П — прямой патрубок, 5 — количество контактов (диаметр 1,5 мм), Э — гайка для экранированного кабеля, Ш — розетка, 7 — комбинация контактов.
Корпус негерметичный, выполнен из металла или пластмассы (в зависимости от модификации), контакты покрыты серебром для низкого сопротивления (не более 2,5 мОм).

Эта розетка подходит для экранированных кабелей и обеспечивает одношпоночную поляризацию для предотвращения неправильного подключения.

Технические характеристики

Соединитель выдерживает максимальный ток 10 А на контакт (общая нагрузка до 50 А), сопротивление изоляции не менее 5000 МОм.
Рабочий диапазон температур: от -60 до +60 °C (кратковременно до +110 °C), устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с² одиночные) и пониженному давлению до 1,3·10⁻⁴ Па.
Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения — 15 лет.

Применение

Розетка ШР20П5ЭШ7 применяется в приборостроении, авиационной и военной технике, а также в промышленных системах для пайки кабелей. Монтаж выполняется пайкой, соединение — резьбовое.
