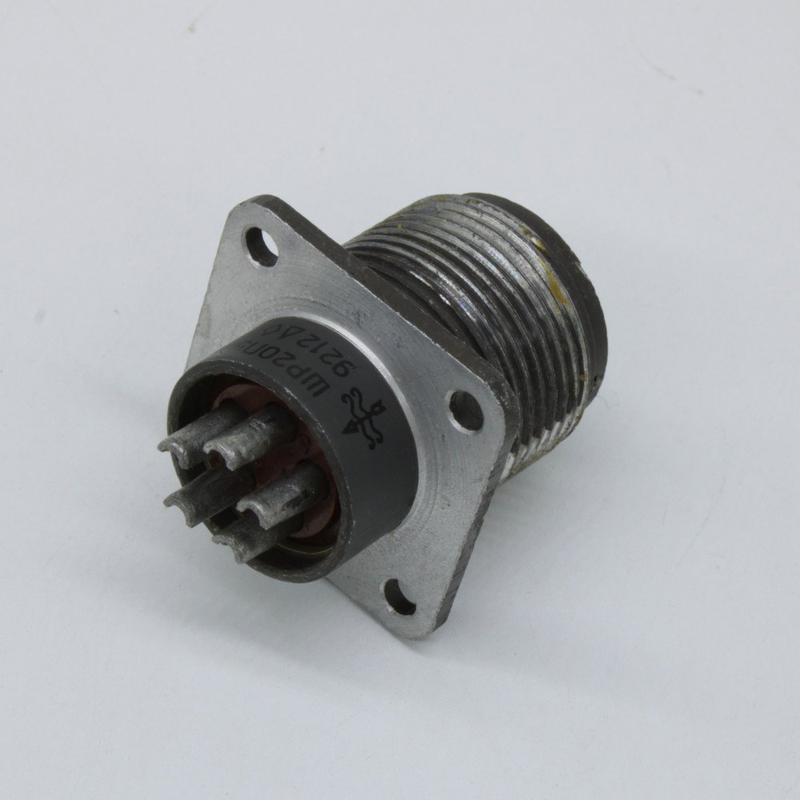

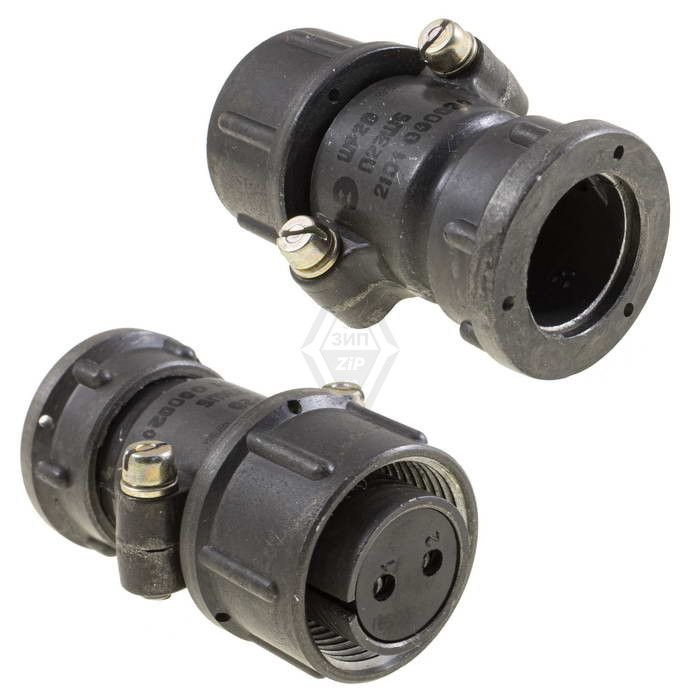

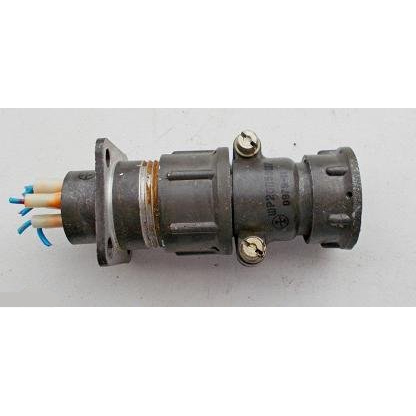

ШР20П5ЭШ7 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР с прямым патрубком для экранированного кабеля. Она предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Применение

Используется в радиоэлектронной, радиотехнической аппаратуре, электро- и контрольно-измерительных приборах для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков). Подходит для внутреннего и наружного применения (с защитой от пыли и воды потребителем) в климатическом исполнении УХЛ.

Характеристики

• Количество контактов: 5 (диаметр 1,5 мм).

• Рабочий ток: 10 А (максимум на контакт до 20 А).

• Максимальное рабочее напряжение: 850 В.

• Температура эксплуатации: от -60°C до +60°C (с учетом перегрева контактов до +110°C). ?

• Количество сочленений-расчленений: 500. ?

• Минимальная наработка: 1000 часов. ?

• Срок сохраняемости: не менее 15 лет. ?

• Устойчивость к вибрации: 1–5000 Гц, ускорение до 350 м/с?; линейное ускорение 2000 м/с?.

• Метод монтажа: пайка, сечением проводов до 1,93 мм?.
