Назначение и область применения

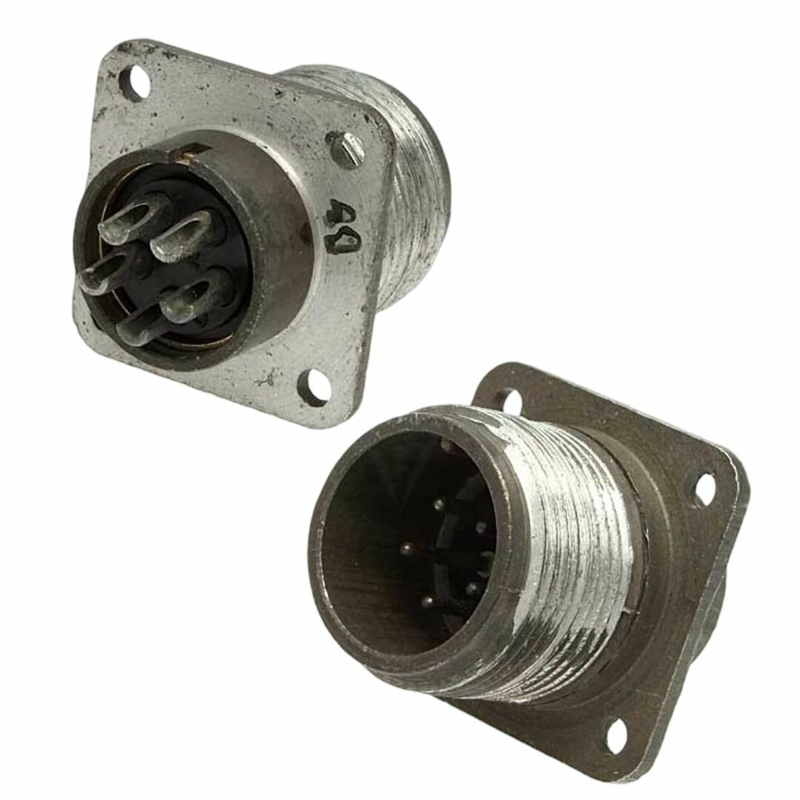

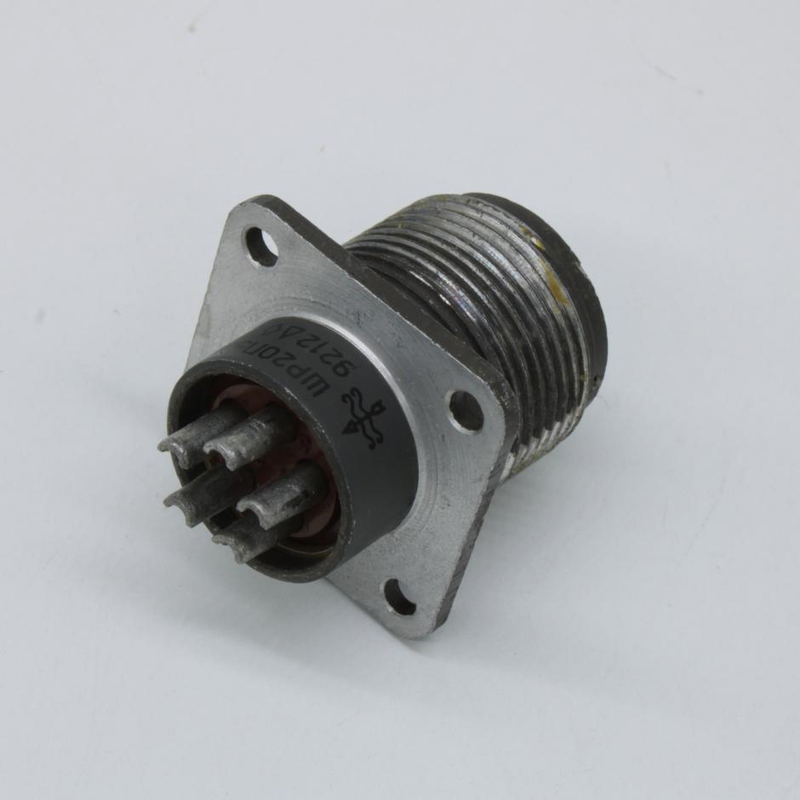

ШР20П5ЭШ7 (КГ) представляет собой цилиндрический электрический разъем серии ШР, предназначенный для надежного соединения в цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель используется для обеспечения электрического контакта между блочной вилкой и кабельной розеткой в приборах и оборудовании, где требуется монтаж с экранированными кабелями.

Разъем подходит для эксплуатации как во внутренних, так и в наружных условиях. Конструкция обеспечивает защиту от пыли и влаги. Изделие выполнено в климатическом исполнении УХЛ, что подтверждает его пригодность для работы в умеренном и холодном климате. Резьбовое соединение гарантирует надежную фиксацию сочленяемых частей и исключает самопроизвольное разъединение при вибрационных воздействиях.

Подтвержденные технические особенности

Разъем ШР20П5ЭШ7 (КГ) имеет 5 контактов диаметром 1,5 мм. Максимальное рабочее напряжение составляет 850 В. Токовая нагрузка достигает 20 А на каждый контакт, что позволяет применять соединитель в силовых цепях средней мощности и в цепях управления.

Изделие сохраняет работоспособность в широком диапазоне температур: от минус 60 до плюс 60 градусов Цельсия. Разъем устойчив к вибрационным нагрузкам с частотой до 5000 Гц и к ударным воздействиям с ускорением до 500 g. Допускается эксплуатация при пониженном атмосферном давлении вплоть до значения 1,3 умножить на 10 в минус четвертой степени Па, что подтверждает пригодность изделия для работы на больших высотах и в условиях разреженной атмосферы.

Корпус разъема изготовлен из алюминиевого сплава, что обеспечивает сочетание механической прочности и сравнительно небольшой массы. Контакты выполнены съемными, с серебряным покрытием, обеспечивающим стабильное переходное сопротивление и высокую проводимость. Монтаж производится методом пайки.

Ключевые параметры

• Серия: ШР20
• Артикул: 9277
• Количество контактов: 5
• Диаметр контактов: 1,5 мм
• Максимальное рабочее напряжение: 850 В
• Токовая нагрузка: до 20 А на контакт
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия
• Климатическое исполнение: УХЛ
• Тип соединения: резьбовое
• Материал корпуса: алюминиевый сплав
• Покрытие контактов: серебро
• Способ монтажа: пайка

Рекомендации по применению

Соединитель предназначен для использования в составе электротехнических и радиоэлектронных устройств, где необходима коммутация экранированных кабелей и надежное соединение блочной вилки с кабельной розеткой. Изделие может применяться в промышленной аппаратуре, измерительных приборах, системах автоматизации и оборудовании, эксплуатируемом в условиях повышенных механических нагрузок.

Благодаря герметичной конструкции и резьбовой фиксации разъем подходит для наружного применения в диапазоне климатического исполнения УХЛ. Съемные контакты с серебряным покрытием облегчают обслуживание и замену отдельных элементов при ремонте. Пайка обеспечивает надежное электрическое соединение проводников с контактами и совместима с экранированными кабелями.

При выборе ответной части соединителя необходимо учитывать серию ШР20 и количество контактов, равное пяти, для обеспечения полной совместимости по механическим и электрическим параметрам.
