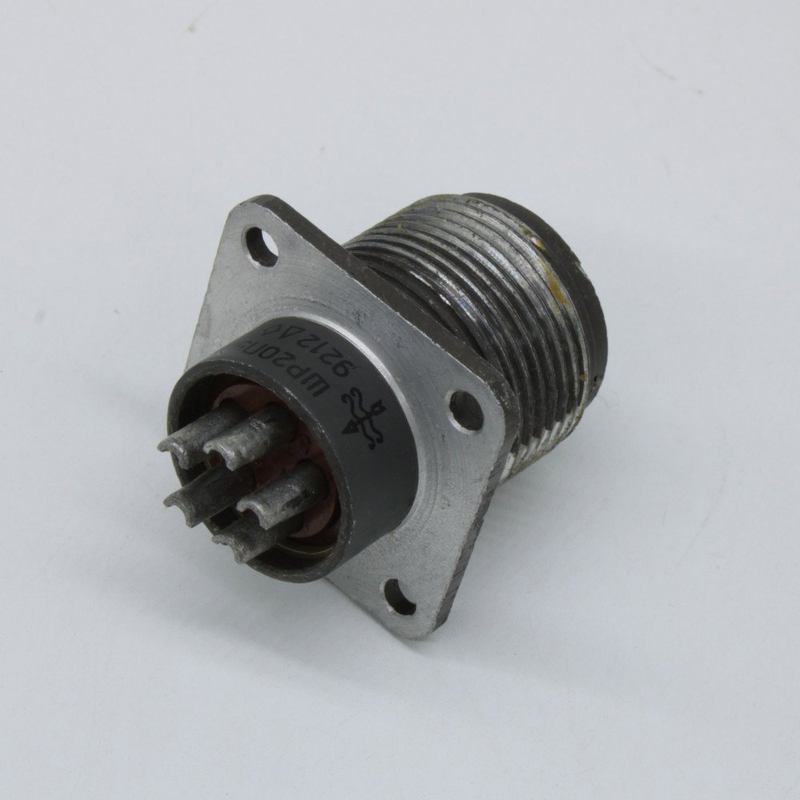

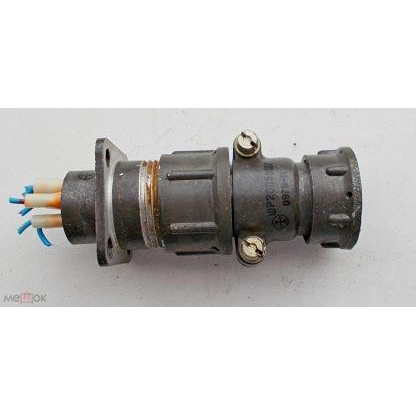

ШР20П5ЭШ7 (КГ)

Цена:

1950 ₽

В наличии: 16 шт.

Технические характеристики

ШР20П5ЭШ7 (КГ) — это цилиндрический низкочастотный электрический соединитель серии ШР, предназначенный для работы в цепях постоянного и переменного тока в различных промышленных и специальных системах.

Соединитель имеет условный размер корпуса 20, 5 контактов диаметром 1,5 мм (сочетание 7), максимальное рабочее напряжение до 850 В и токовую нагрузку до 10 А на контакт (общая до 50 А). Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Он выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 30 g, механические удары до 500 g (однократные) и 35 g (многократные).

Обозначение расшифровывается как: ШР — серия, 20 — размер корпуса, П — приборная часть без патрубка, 5Э — 5 контактов с извлекаемыми штырями, Ш — вилка (или розетка в паре), 7 — сочетание контактов. Корпус из алюминиевого сплава с оксидированием, изолятор — карболит (коричневый), контакты — латунь с серебряным покрытием, монтаж — пайка на панель. Размеры: 30×30×42 мм, резьба гайки M24×1,5.

Рабочий диапазон температур — от -60 до +60 °C (с перегревом контактов до +110 °C), влажность до 98% при +25 °C, давление от 1,3×10⁻⁴ до 50,6×10⁴ Па. Климатическое исполнение УХЛ, негерметичный, для внутреннего и наружного применения (с защитой от пыли/воды). Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения — 15 лет.

Используется в авиации, технике и оборудовании, где требуется надежное соединение; взаимосочленяем с кабельными розетками типа 2РТТ, 2РТ-А. Соответствует ТУ 6313-022-61929916-2015.

Описание

Назначение

ШР20П5ЭШ7 (КГ) — цилиндрический низкочастотный электрический соединитель серии ШР, относящийся к категории ШР20. Он предназначен для работы в цепях постоянного и переменного тока в промышленных и специальных системах, где требуется стабильное электрическое соединение.

Соединитель применяется в авиационной технике, оборудовании и других системах, рассчитанных на вибрационные и ударные нагрузки. Исполнение допускает внутреннее и наружное применение при защите от пыли и воды; при этом сам соединитель является негерметичным.

Расшифровка обозначения и конструкция

Обозначение товара построено по принятой для серии схеме. Условный размер корпуса — 20, число контактов — 5, диаметр каждого контакта — 1,5 мм, сочетание контактов — 7.

ШР — серия цилиндрического низкочастотного соединителя.
20 — условный размер корпуса.
П — приборная часть без патрубка.
5Э — пять контактов с извлекаемыми штырями.
Ш — вилка либо розетка в паре, как указано в исходном описании.
7 — сочетание контактов.

Корпус выполнен из алюминиевого сплава с оксидированием. Изолятор — карболит коричневого цвета, контакты — латунь с серебряным покрытием. Монтаж производится пайкой на панель. Габаритные размеры составляют 30 на 30 на 42 мм, резьба гайки — M24 с шагом 1,5 мм.

Электрические характеристики

Соединитель рассчитан на работу в цепях с максимальным рабочим напряжением до 850 В. Токовая нагрузка достигает 10 А на контакт, а общая нагрузка — до 50 А.

Сопротивление контактов — не более 2,5 мОм.
Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
Максимальное рабочее напряжение — до 850 В.
Токовая нагрузка — до 10 А на контакт и до 50 А суммарно.

Механические и климатические условия

Конструкция выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30 g. Механические удары допускаются до 500 g при однократном воздействии и до 35 g при многократном.

Рабочий диапазон температур составляет от минус 60 до плюс 60 °C, с допустимым перегревом контактов до плюс 110 °C. Влажность — до 98% при температуре плюс 25 °C. Давление окружающей среды — от 1,3 на 10 в минус четвёртой степени Па до 50,6 на 10 в четвёртой степени Па. Климатическое исполнение — УХЛ.

Ресурс, совместимость и соответствие

Ресурс соединителя составляет 500 сочленений-расчленений, наработка — не менее 1000 часов, срок хранения — 15 лет. Изделие может сочленяться с кабельными розетками типов 2РТТ и 2РТ-А.

Соединитель соответствует требованиям ТУ 6313-022-61929916-2015. Перед применением в конкретной системе рекомендуется сверять исполнение, сочетание контактов и условия эксплуатации по документации.
