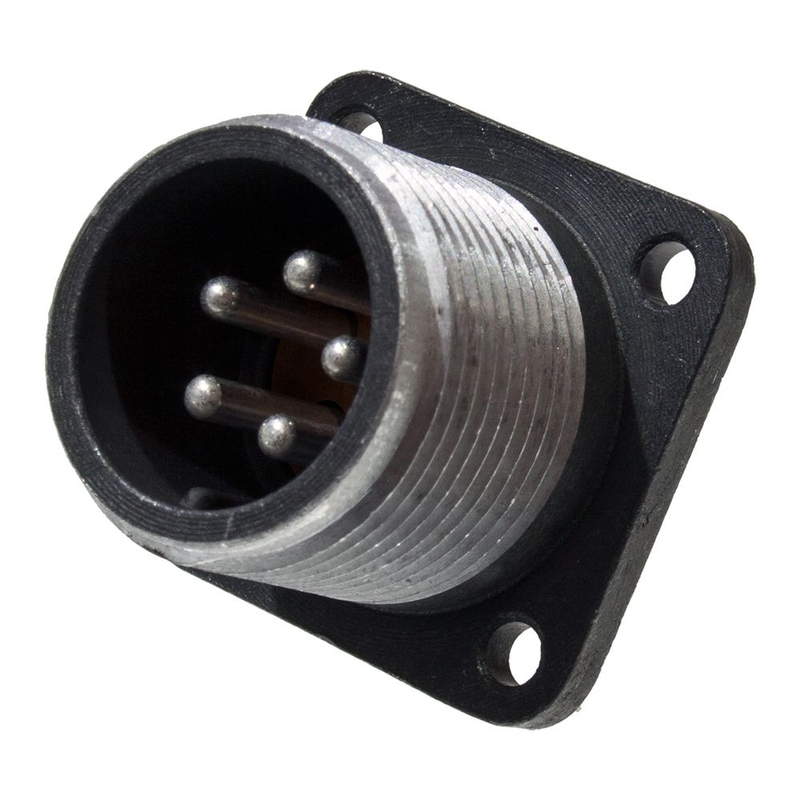

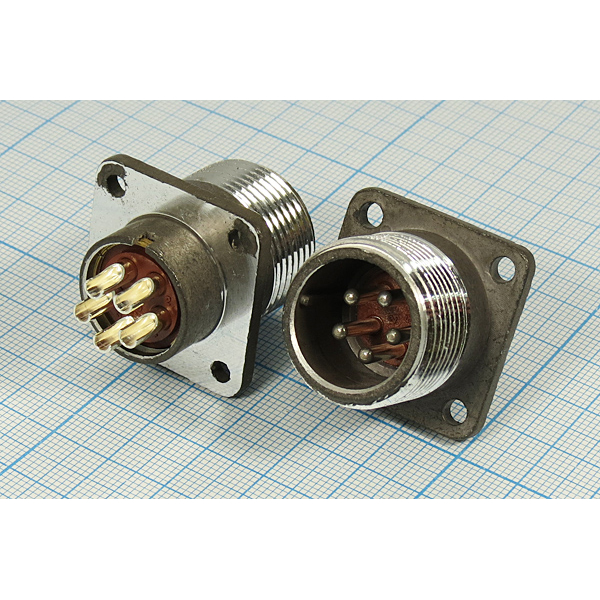

Соединитель ШР20П5ЭШ10 вилка (SZC) представляет собой низкочастотный цилиндрический разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Он имеет следующие ключевые характеристики:

Основные характеристики

• Количество контактов : 5

• Диаметр контактов : 2,5 мм

• Максимальная токовая нагрузка на одиночный контакт : до 35 А

• Общая максимальная токовая нагрузка : до 125 А

• Рабочее напряжение : до 850 В

• Частота работы : до 3 МГц

• Сопротивление контакта : не более 1 мОм

• Сопротивление изоляции : не менее 5000 МОм

Конструкция и материалы

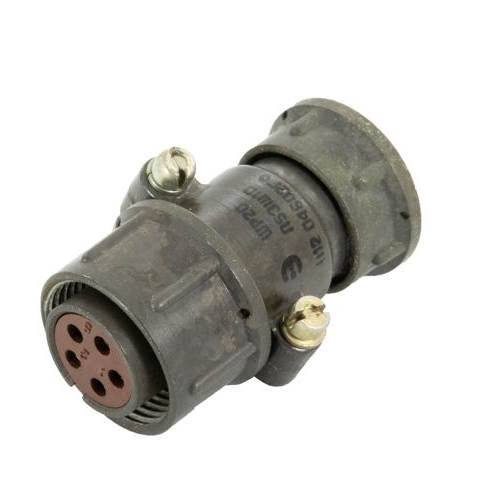

Соединитель состоит из двух частей: вилки и розетки. Корпус выполнен из пластмассы, а контакты могут быть никелированными или серебряными в зависимости от маркировки. вилка имеет резьбовое соединение и предназначена для объемного монтажа.

Применение

ШР20П5ЭШ10 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Он подходит для применения в условиях с различными климатическими факторами, включая высокие и низкие температуры (от -60°C до +60°C) и вибрации.

Габаритные размеры

Условный размер соединителя составляет 20, с размерами:

• D1 : 37,1 мм

• D2 : М24?1,5

• L : 56,1 мм

Данный разъем обеспечивает надежное соединение в различных электрических системах и является важным компонентом в современном оборудовании.
