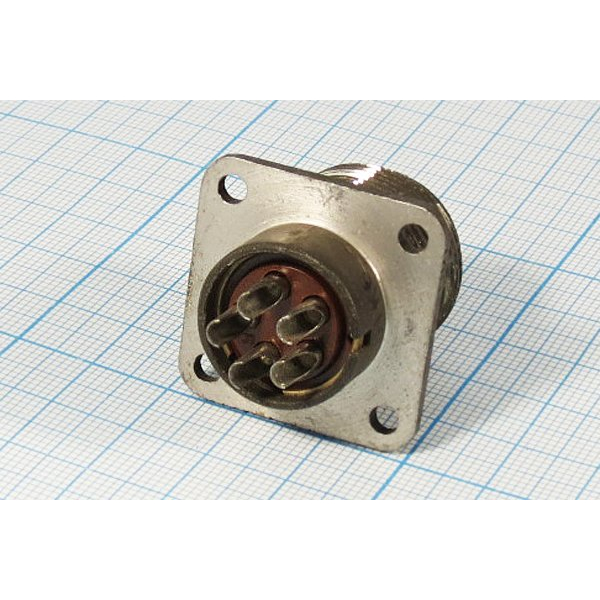

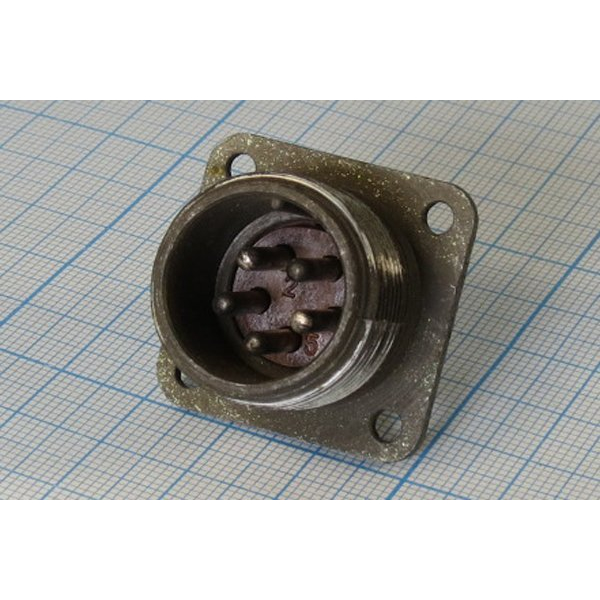

Назначение соединителя ШР20П5ЭШ10

ШР20П5ЭШ10 — это низкочастотный цилиндрический разъём серии ШР, выполненный в виде приборной (блочной) вилки с резьбовым соединением. Изделие предназначено для подключения к экранированному кабелю и применяется в электрических цепях постоянного и переменного тока частотой до примерно 3–5 МГц при напряжении до 850 В (амплитудное значение).

Соединитель относится к категории ШР20 и выпускается под артикулом 21195. Ответной частью для него обычно служит соответствующая кабельная розетка серии ШР, например ШР20П5ЭГ10 или аналогичная, также на 5 контактов, с резьбовым соединением и экраном под экранированный кабель.

Расшифровка обозначения

Маркировка ШР20П5ЭШ10 построена по принятой для серии ШР схеме, в которой каждый элемент указывает на конкретную конструктивную особенность:

• ШР — тип соединителя, цилиндрический низкочастотный.
• 20 — условный размер корпуса.
• П — приборная часть без патрубка.
• 5 — количество контактов.
• Э — гайка патрубка предназначена для экранированного кабеля.
• Ш — вилка (приборная часть).
• 10 — условное число, определяющее сочетание контактов.

Таким образом, ШР20П5ЭШ10 — это приборная вилка на 5 контактов, без патрубка, с прямым монтажом под экранированный кабель.

Подтверждённые особенности конструкции

Разъём имеет негерметичное исполнение с резьбовым соединением и одношпоночной поляризацией корпуса, что обеспечивает правильную ориентацию при сочленении и устойчивость к вибрациям и ударным нагрузкам. Корпус блочный, пластмассовый.

Контакты выполнены диаметром 2,5 мм. Рабочий ток на контакт достигает порядка 25 А, максимальный ток на контакт — до примерно 35 А, в зависимости от исполнения и условий эксплуатации.

Диапазон рабочих температур корпуса составляет от примерно минус 60 °C до плюс 60 °C, при этом возможен перегрев контактов до плюс 110 °C.

Основные технические параметры

• Тип: цилиндрический низкочастотный соединитель серии ШР.
• Исполнение: приборная (блочная) вилка, без патрубка.
• Число контактов: 5.
• Диаметр контактов: 2,5 мм.
• Рабочий ток на контакт: до порядка 25 А.
• Максимальный ток на контакт: до примерно 35 А.
• Напряжение: до 850 В (амплитудное значение).
• Частота: до примерно 3–5 МГц.
• Соединение: резьбовое, с одношпоночной поляризацией корпуса.
• Герметичность: негерметичный.
• Кабель: экранированный, гайка патрубка типа Э.
• Температура корпуса: от примерно минус 60 °C до плюс 60 °C.
• Перегрев контактов: до плюс 110 °C.
• Год, указанный в карточке товара: 2014.
• Упаковка: заводская.

Применение

Соединитель подходит для радиоэлектронной и радиотехнической аппаратуры общего назначения, в том числе для промышленных и военных изделий. Его применяют в составе соединителей общего назначения в радиоэлектронных средствах и промышленной аппаратуре, где важны надёжность, устойчивость к вибрациям и ударным нагрузкам.

Благодаря резьбовому соединению и экранированному исполнению под кабель, ШР20П5ЭШ10 обеспечивает механически прочное и помехозащищённое подключение цепей постоянного и переменного тока в указанных режимах. Для сочленения с ответной розеткой серии ШР на 5 контактов достаточно совместить корпуса по шпоночному пазу и завернуть резьбовую гайку.

Краткое описание из каталога — «Заводская упаковка» — подтверждает поставку изделия в оригинальной заводской упаковке, что важно для сохранения характеристик контактов и корпуса до момента монтажа.
