Назначение

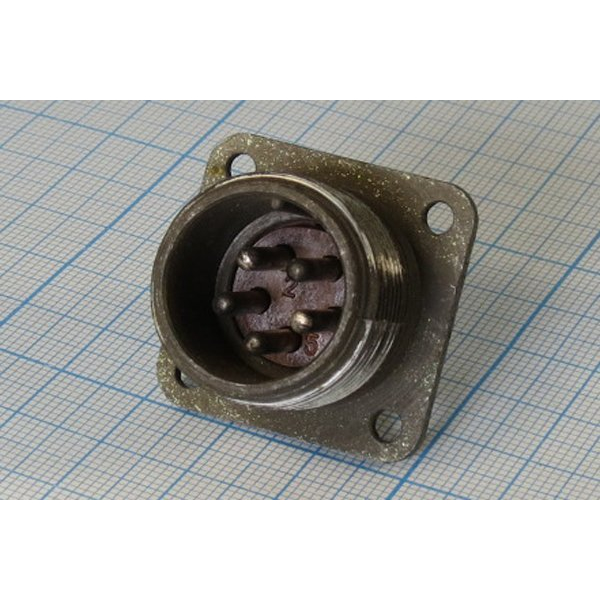

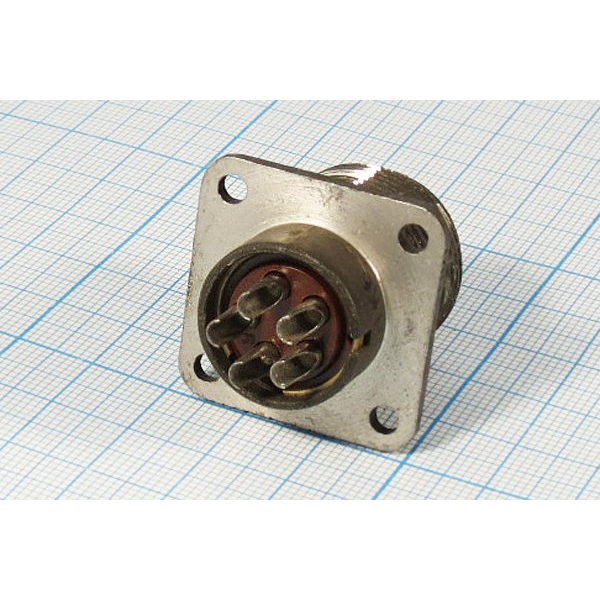

ШР20П5ЭШ10 — приборная вилка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надёжного подключения в электрических цепях промышленной аппаратуры. Приборная часть соединителя устанавливается на корпусе блока или прибора и служит для объёмного монтажа радиоэлектронной и радиотехнической аппаратуры.

Вилка применяется в составе разъёмного соединения совместно с ответной частью — розеткой ШР20П5ЭГ10, рассчитанной на экранированные кабели. Благодаря этому соединитель используется там, где требуется передача сигнала и питающего напряжения по экранированному кабелю с сохранением целостности экрана.

Расшифровка обозначения

Маркировка ШР20П5ЭШ10 несёт полную информацию о конструкции изделия, и её разбор помогает правильно подобрать соединитель:

• ШР — тип соединителя, низкочастотный цилиндрический;
• 20 — условный размер корпуса;
• П — конструктивное исполнение без патрубка, то есть приборная часть;
• 5 — количество контактов;
• Э — гайка патрубка для экранированного кабеля;
• Ш — вид контактов, вилка;
• 10 — сочетание контактов.

Дополнительно в каталоге указано международное обозначение SHR20P5NSH10 cable socket.

Электрические характеристики

Соединитель работает с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Максимальный ток на контакт достигает 25–35 А при диаметре контакта 2,5 мм. Сопротивление контакта не превышает 1,0–2,5 мОм, а масса изделия составляет около 26 г.

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий:

• температура от минус 60 до плюс 60 градусов Цельсия, с пиками до плюс 110 градусов;
• вибрация с частотой от 1 до 5000 Гц и ускорением до 30g;
• удары с ускорением до 500g;
• пониженное атмосферное давление до 10 в минус шестой степени мм ртутного столба.

Климатическое исполнение соответствует условиям УХЛ, то есть умеренный и холодный климат.

Конструктивные особенности и применение

Вилка негерметичная, блочного типа, с резьбовым соединением и одношпоночной поляризацией, что исключает неправильную стыковку с ответной частью. Корпус часто выполняется из пластмассы, а контакты — с покрытием никелем.

Перечисленные свойства определяют применение соединителя в радиоэлектронной и радиотехнической аппаратуре для объёмного монтажа, в условиях УХЛ. Изделие поставляется в заводской упаковке, совместимо с розеткой ШР20П5ЭГ10 для экранированных кабелей.

Комплектация и подтверждённые сведения

1. Изделие поставляется в заводской упаковке.
2. Год выпуска — 2002.
3. Артикул — 21194.
4. Категория — ШР20.
5. Производитель — Коннектор.

Прочие характеристики, включая точные размеры корпуса, массу в упаковке и гарантийные условия, в приведённых данных не указаны.
