Назначение соединителя ШР20П5ЭШ10

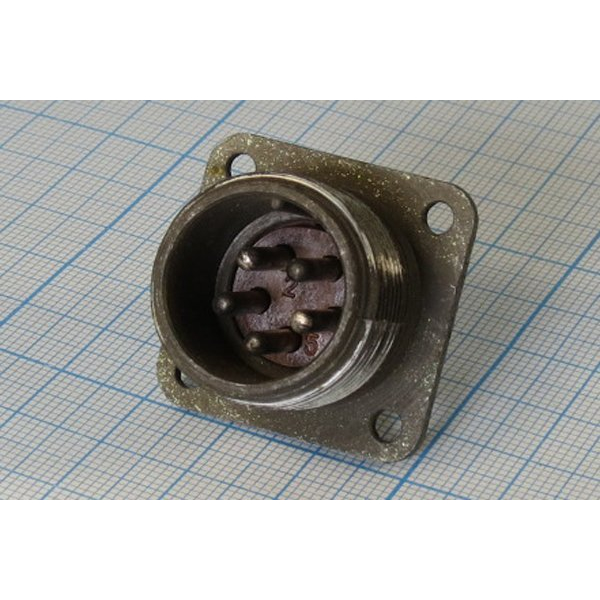

ШР20П5ЭШ10 — это низкочастотный цилиндрический соединитель серии ШР, выполненный в виде приборной (блочной) вилки без патрубка. Изделие рассчитано на 5 контактов и применяется в электрических цепях постоянного и переменного тока. Основное назначение — обеспечение надёжного электрического соединения между кабельной частью и аппаратурой при монтаже экранированных кабелей в радио- и электронной аппаратуре, а также в промышленных устройствах.

Соединитель относится к категории ШР20 и производится под маркой «Коннектор». Артикул изделия — 21193. Поставляется в заводской упаковке.

Расшифровка обозначения ШР20П5ЭШ10

Маркировка соединителя построена по стандартной схеме серии ШР и содержит следующую информацию:

• ШР — тип низкочастотного цилиндрического соединителя.
• 20 — условный размер корпуса.
• П — приборная часть без патрубка.
• 5 — количество контактов.
• Э — гайка патрубка для экранированного кабеля.
• Ш — вилка (приборная часть).
• 10 — условное число, обозначающее сочетание контактов и их расположение.

Конструктивные особенности

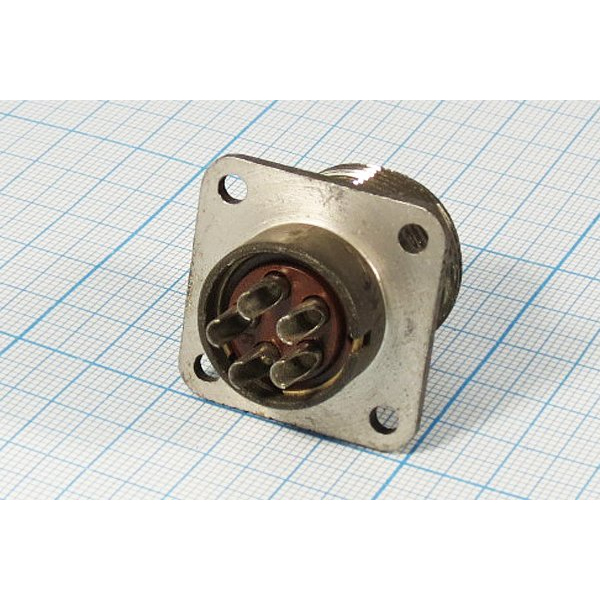

Корпус приборной части (блочный) крепится на панели или шасси и не имеет патрубка. Соединение с кабельной частью выполняется через резьбовой накидной фиксатор. Соединитель негерметичный, климатическое исполнение УХЛ, что предполагает работу в широком диапазоне температур. Конструкция ориентирована на монтаж с экранированными кабелями, для чего предусмотрена гайка патрубка.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, определяющие его применение в электрических цепях.

• Максимальное рабочее напряжение — до 850 В (амплитудное значение) для цепей постоянного и переменного тока.
• Диаметр контактов, как правило, 2,5 мм.
• Рабочий ток на один контакт — до примерно 25 А, максимальный — до 35 А.
• Суммарный ток на весь соединитель достигает порядка 125 А.
• Сопротивление контактов не превышает около 1 мОм на контакт при диаметре 2,5 мм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Рабочий диапазон температур окружающей среды — обычно от минус 60 до плюс 60 градусов Цельсия.
• Возможен перегрев контактов до порядка плюс 110 градусов Цельсия.
• Масса вилки — около 26 г.

Условия эксплуатации

Соединитель предназначен для работы в широком диапазоне температур и рассчитан на применение в цепях постоянного и переменного тока. Климатическое исполнение УХЛ и негерметичное исполнение определяют область использования — монтаж внутри аппаратуры, распределительных и аппаратных щитов, где не требуется полная герметизация. Допустимый перегрев контактов до порядка плюс 110 градусов Цельсия позволяет использовать изделие при повышенных токовых нагрузках в пределах указанных значений.

Применение

ШР20П5ЭШ10 применяется для монтажа с экранированными кабелями в радио- и электронной аппаратуре, а также в промышленных устройствах. Благодаря компактной массе около 26 г и блочному креплению на панели или шасси вилка удобна для установки в распределительных и аппаратных щитах. Резьбовой накидной фиксатор обеспечивает надёжное соединение с кабельной частью, а гайка патрубка — работу с экранированным кабелем.

Изделие подходит для цепей с рабочим током на контакт до примерно 25 А и суммарным током на весь соединитель порядка 125 А, что делает его применимым в силовых и сигнальных линиях низкочастотного диапазона. Низкое сопротивление контактов (не более около 1 мОм) и высокое сопротивление изоляции (не менее 5000 МОм) обеспечивают стабильность электрического соединения в нормальных условиях эксплуатации.

Комплектация и особенности поставки

Товар поставляется в заводской упаковке. Год сведений о товаре — 2014. Дополнительные сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют.
