Назначение соединителя ШР20П5ЭШ10

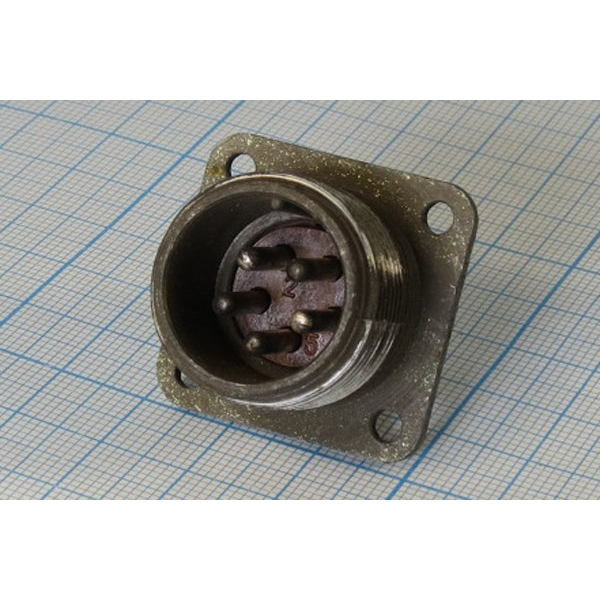

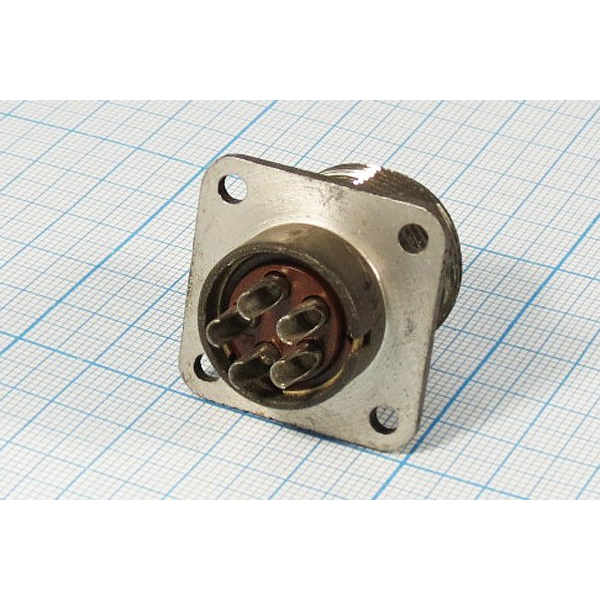

Разъём (коннектор) ШР20П5ЭШ10 вилка — это низкочастотный цилиндрический соединитель резьбового сочленения, относящийся к приборной (блочной) части серии ШР. Он предназначен для подключения экранированных кабелей в электрических цепях постоянного и переменного тока. Изделие применяется как приборная вилка на блоке или панели для соединения с экранированным кабельным комплектом того же условного размера.

Соединитель используют в низкочастотных цепях питания и сигнала в радиоэлектронной аппаратуре, средствах связи и промышленном оборудовании, где требуется надёжный механический и электрический контакт с экранированием по корпусу.

Расшифровка обозначения

Маркировка ШР20П5ЭШ10 построена по стандартной схеме серии ШР и несёт полную информацию о конструкции изделия.

• ШР — тип соединителя (серия ШР, цилиндрический штепсельный).
• 20 — условный размер корпуса (диаметр корпуса по стандарту).
• П — конструктивное исполнение: приборная часть без патрубка.
• 5 — количество контактов (5 штырьков).
• Э — вид гайки патрубка: для экранированного кабеля, обеспечивает зажим и экранирование экрана кабеля.
• Ш — тип контактной части: вилка (штыревая часть).
• 10 — условное число, обозначающее сочетание контактов и типов присоединений.

Подтверждённые технические особенности

Электрические параметры

Номинальное (рабочее) напряжение составляет до 850 В постоянного или переменного тока по амплитуде. Диапазон рабочих частот — до 3 МГц, в ряде источников указывают до 5 МГц. Контакты вилки обычно имеют диаметр около 2,5 мм, сопротивление контакта не превышает примерно 1 мОм.

Конструктивные и климатические параметры

Корпус — негерметичный, пластмассовый. Климатическое исполнение обычно УХЛ, диапазон рабочих температур примерно от минус 60 до плюс 60 °C. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей.

Применение и совместимость

ШР20П5ЭШ10 применяется как приборная вилка на блоке или панели для соединения с экранированным кабельным комплектом того же условного размера. Ответной частью является розетка ШР20П5ЭШ10. За счёт исполнения гайки патрубка изделие обеспечивает зажим и экранирование экрана кабеля, что важно при работе в условиях электромагнитных помех.

Соединитель востребован в низкочастотных цепях питания и сигнала в радиоэлектронной аппаратуре, средствах связи и промышленном оборудовании, где требуется надёжный механический и электрический контакт с экранированием по корпусу.

Комплектация и условия поставки

Поставка осуществляется в заводской упаковке. Год выпуска, указанный в карточке товара, — 2014. Артикул изделия — 21192, категория — ШР20, производитель — Коннектор.

Ключевые преимущества

1. Резьбовое сочленение обеспечивает устойчивость к вибрации и механическим нагрузкам.
2. Экранирование по корпусу снижает влияние помех в низкочастотных цепях.
3. Широкий рабочий диапазон температур от минус 60 до плюс 60 °C.
4. Низкое сопротивление контакта — не более примерно 1 мОм.
5. Совместимость с ответной розеткой того же условного размера.
