Назначение изделия

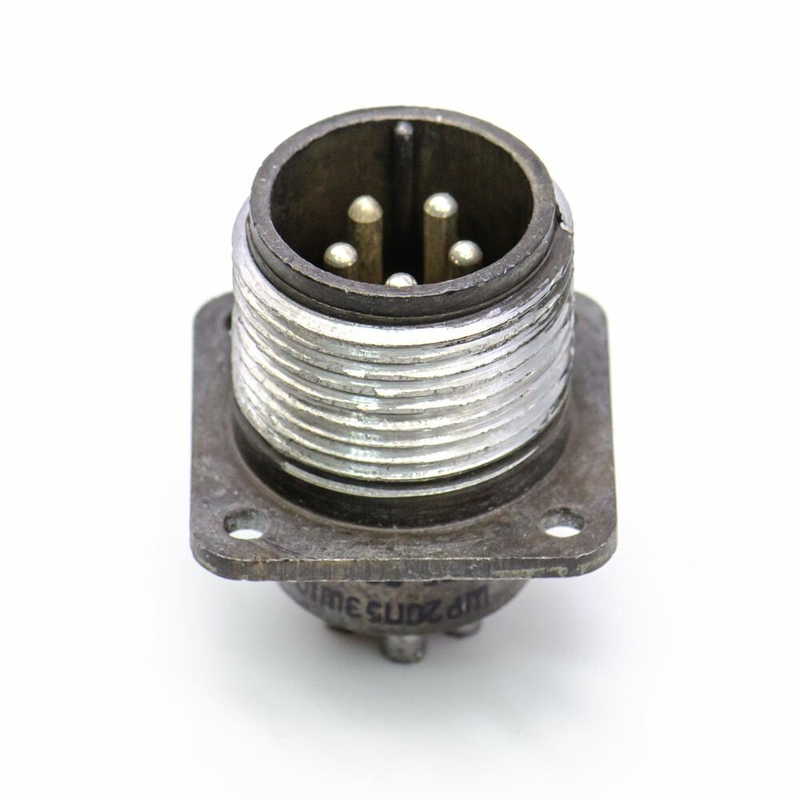

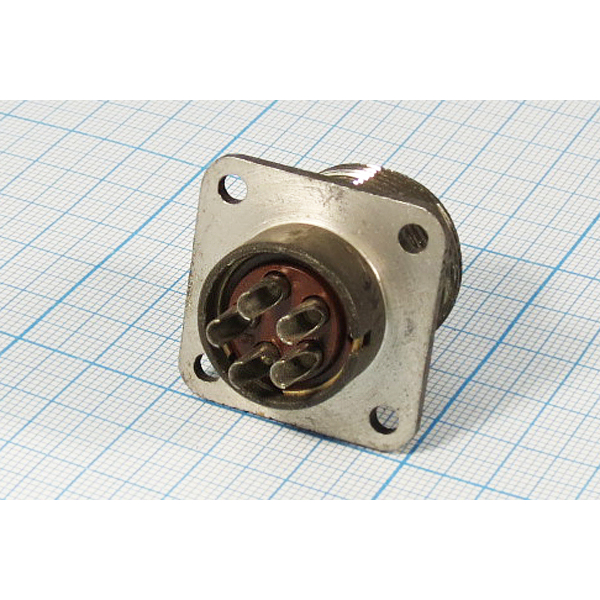

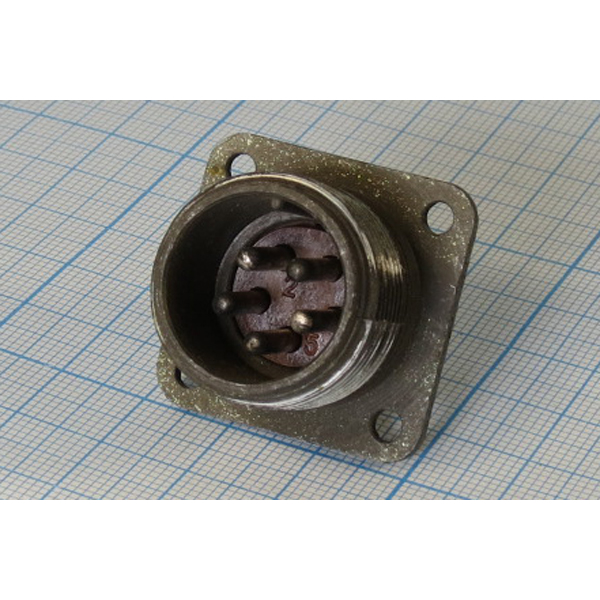

ШР20П5ЭШ10 представляет собой блочную вилку (кабельную часть соединителя) серии ШР, предназначенную для соединения и разъединения электрических цепей, проводов и кабелей в электро- и радиоаппаратуре. Изделие обеспечивает надёжный электрический контакт как в системах постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Вилка может эксплуатироваться в составе стационарных и мобильных установок.

Изделие производится под маркой «Каскад» и поставляется под артикулом 51184. Товар относится к категории ШР20, что соответствует условному размеру корпуса 20.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Все значения относятся именно к исполнению ШР20П5ЭШ10.

• Тип соединителя: ШР.
• Условный размер корпуса: 20.
• Количество контактов: 5.
• Диаметр контактов: 2,5 мм.
• Максимальная токовая нагрузка на один контакт: 35 А.
• Суммарная максимальная токовая нагрузка на соединитель: 125 А.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Минимальная наработка: 1000 часов.
• Количество возможных соединений и рассоединений: 500.

Указанные параметры определяют область применения вилки и позволяют подбирать её под конкретные условия работы аппаратуры.

Конструктивные особенности

Вилка ШР20П5ЭШ10 выполнена в конструктивном исполнении без патрубка, на что указывает обозначение «П» в маркировке. Изделие может использоваться совместно с экранированными и неэкранированными кабелями. При этом тип кабеля определяет исполнение гайки патрубка: для экранированного кабеля применяется обозначение «Э», для неэкранированного — «Н». В данном исполнении реализован вариант для экранированного кабеля.

Блочная конструкция вилки обеспечивает удобство монтажа и подключения кабельных линий, а также возможность быстрого соединения и разъединения цепей в процессе эксплуатации.

Применение и совместимость

ШР20П5ЭШ10 применяется для соединения и разъединения электрических цепей, проводов и кабелей в электро- и радиоаппаратуре. Изделие востребовано в стационарных и мобильных установках, где требуется надёжное электрическое соединение при заданных токовых нагрузках и климатических условиях.

Для образования полноценного соединительного узла вилка стыкуется с кабельными розетками соответствующего типа, например с розеткой ШР20П5НШ10. Совместимость определяется одинаковым условным размером корпуса, числом и диаметром контактов, а также исполнением корпуса.

Благодаря пяти контактам диаметром 2,5 мм и суммарной токовой нагрузке до 125 А, вилка подходит для силовых и сигнальных цепей в составе электро- и радиоаппаратуры. Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия допускает эксплуатацию изделия в различных климатических зонах.

Эксплуатационные показатели

Сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях подтверждает пригодность вилки для цепей, где важна электрическая прочность изоляции. Минимальная наработка в 1000 часов и ресурс в 500 циклов соединения и рассоединения характеризуют изделие как элемент, рассчитанный на многократное использование при соблюдении условий эксплуатации.

Год актуальности данных о товаре — 2024. Изделие предназначено для профессионального применения в составе электро- и радиоаппаратуры и обеспечивает качественное электрическое соединение при заявленных параметрах.
