Назначение и область применения

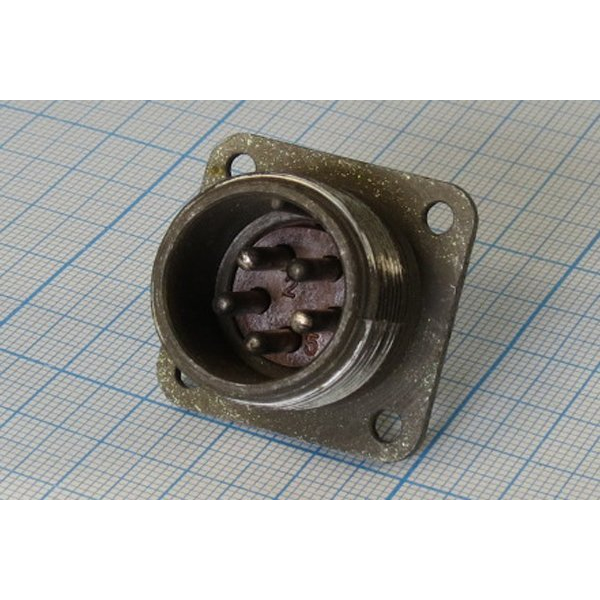

ШР20П5ЭШ10-к представляет собой приборную вилку цилиндрического разъёма общего назначения, выпускаемую заводом «Элекон» в Казани. Изделие предназначено для коммутации электрических цепей переменного тока частотой до 3 МГц или постоянного тока при напряжении до 850 В. Разъём рассчитан на работу с пятью контактами диаметром 2,5 мм, каждый из которых выдерживает токовую нагрузку от 25 до 35 А.

Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, эксплуатируемая внутри корпусов или в защищённых наружных установках. Климатическое исполнение УХЛ допускает использование изделия в умеренном и холодном климате, включая промышленное оборудование и технику специального назначения. Разъём востребован в системах, где требуется надёжное резьбовое сочленение и экранирование кабельного ввода.

Конструктивные особенности

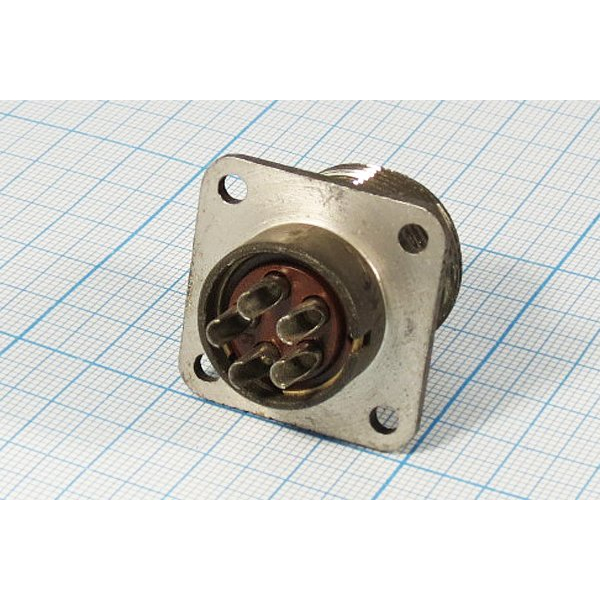

Вилка выполнена в блочном, приборном исполнении с прямым патрубком. Корпус имеет условный размер 20 мм и оснащён гайкой для крепления экранированного кабеля. Монтаж проводов осуществляется методом пайки, а сочленение с ответной частью — резьбовым способом. Такое решение обеспечивает стабильное электрическое соединение и защиту от самопроизвольного разъединения при вибрационных и ударных воздействиях.

Электрические параметры изделия подтверждены следующими характеристиками:

• сопротивление контактов — не более 1,0 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• ресурс по сочленениям-расчленениям — минимум 500 циклов;
• наработка на отказ — от 5000 до 10000 часов.

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий. Температурный интервал эксплуатации составляет от минус 60 до плюс 60 градусов Цельсия, при кратковременной смене условий допускается повышение температуры до плюс 110 градусов Цельсия. Разъём выдерживает пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени паскаля, что позволяет применять его в аппаратуре, работающей на значительных высотах или в разрежённой атмосфере.

Механическая стойкость подтверждается следующими параметрами:

• вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• ударные воздействия с ускорением до 5000 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате.

Габаритные размеры и масса

Вилка отличается компактными габаритами: приблизительно 55 на 30 на 30 миллиметров. Масса изделия не превышает 26 граммов, что позволяет использовать её в аппаратуре с ограниченным внутренним пространством без существенного увеличения общей массы конструкции.
