Назначение и область применения

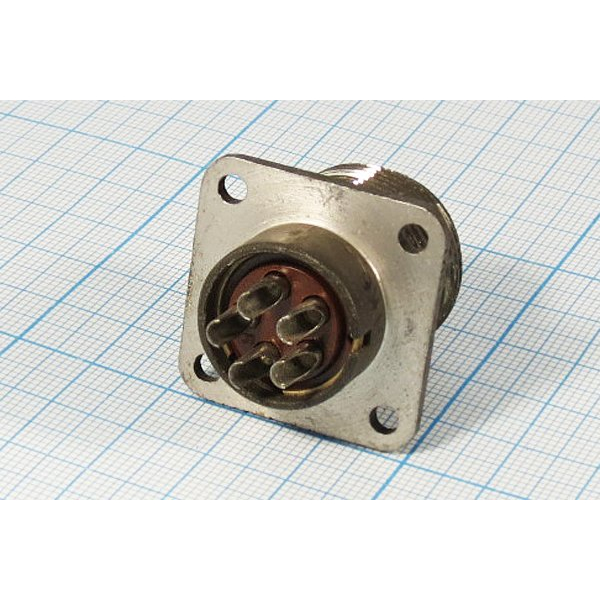

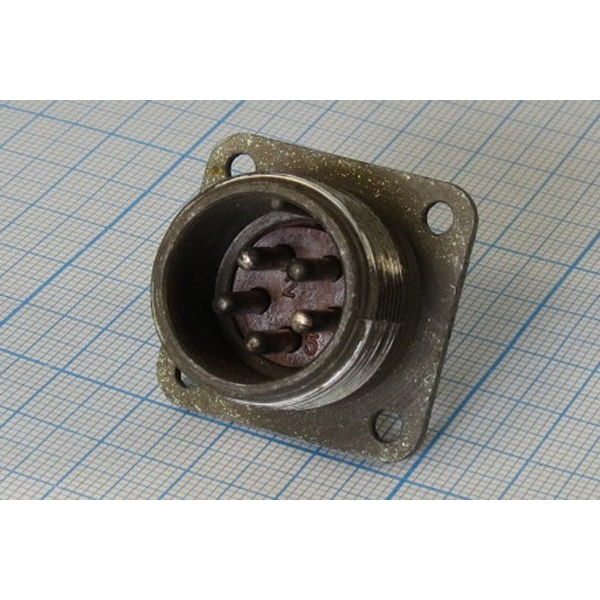

ШР20П5ЭШ10-К представляет собой приборную вилку производства завода «Элекон», входящую в серию цилиндрических низкочастотных соединителей ШР20. Изделие предназначено для обеспечения надежного разъемного соединения в электрических цепях переменного и постоянного тока. Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, где требуется стабильный электрический контакт при воздействии внешних механических и климатических факторов.

Конструктивно вилка относится к блочному (приборному) типу и монтируется на панель методом пайки. Прямой вывод рассчитан на подключение экранированного кабеля, что расширяет возможности использования в экранированных трактах передачи сигналов. Благодаря одношпоночной поляризации исключается неправильное сочленение с ответной частью, а резьбовое соединение обеспечивает дополнительную фиксацию и защиту от самопроизвольного разъединения.

Соединитель совместим с кабельными розетками типа ШР20П5ЭГ10 и их аналогами. Степень защиты корпуса достигает IP54, что подтверждает устойчивость к проникновению пыли и водяных брызг. Изделие поставляется в заводской упаковке и подходит для применения в промышленных установках, испытательном оборудовании и аппаратуре специального назначения.

Технические характеристики и подтвержденные особенности

Ключевые электрические и механические параметры изделия подтверждены заводом-изготовителем и отражают его эксплуатационные возможности. Вилка оснащена пятью контактами диаметром 2,5 мм. Рабочий ток составляет до 25 А на контакт, при этом максимально допустимое значение — 35 А. Рабочее напряжение достигает 850 В, что позволяет использовать соединитель в цепях с повышенными требованиями к электрической прочности.

Основные технические характеристики:

• Количество контактов: 5
• Диаметр контактов: 2,5 мм
• Рабочий ток: до 25 А на контакт, максимум 35 А
• Рабочее напряжение: до 850 В
• Масса: не более 26–27 г
• Габаритные размеры: около 30×30×42 мм
• Материал корпуса: алюминиевый сплав с оксидированием
• Ресурс: 500 сочленений-расчленений
• Наработка: не менее 1000 часов
• Срок хранения: 15 лет

Корпус выполнен из алюминиевого сплава и подвергнут оксидированию, что повышает коррозионную стойкость и механическую прочность. Конструкция не имеет патрубка, а прямой выход под экранированный кабель упрощает монтаж в условиях ограниченного пространства. Одношпоночная поляризация гарантирует однозначную ориентацию при соединении с ответной розеткой.

Условия эксплуатации и совместимость

Изделие рассчитано на работу в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. При этом учитывается возможный перегрев контактов до плюс 110 градусов Цельсия, что подтверждает устойчивость к термическим нагрузкам при протекании рабочих токов. Соединитель сохраняет работоспособность при вибрационных воздействиях в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду, при ударных нагрузках до 5000 метров в секунду за секунду, а также при линейном ускорении до 2000 метров в секунду за секунду. Такие показатели подтверждают пригодность вилки для установки в аппаратуре, эксплуатируемой в условиях механических перегрузок и вибраций.

Применяемый тип соединения — резьбовой — обеспечивает плотное прилегание корпуса вилки к ответной розетке и способствует сохранению заявленной степени защиты IP54. Монтаж на панель осуществляется пайкой, что обеспечивает надежный и долговечный контакт с проводниками. Вилка предназначена для прямого соединения с экранированным кабелем, что особенно важно при передаче сигналов в условиях электромагнитных помех.

Изделие ШР20П5ЭШ10-К используется совместно с кабельными розетками типа ШР20П5ЭГ10, образуя герметичную и защищенную пару. Заявленный ресурс в 500 циклов сочленения-расчленения и наработка не менее 1000 часов подтверждают долговечность соединителя при штатной эксплуатации. Срок хранения составляет 15 лет, что позволяет формировать складские запасы без риска потери эксплуатационных характеристик в течение длительного времени.
