Назначение и область применения

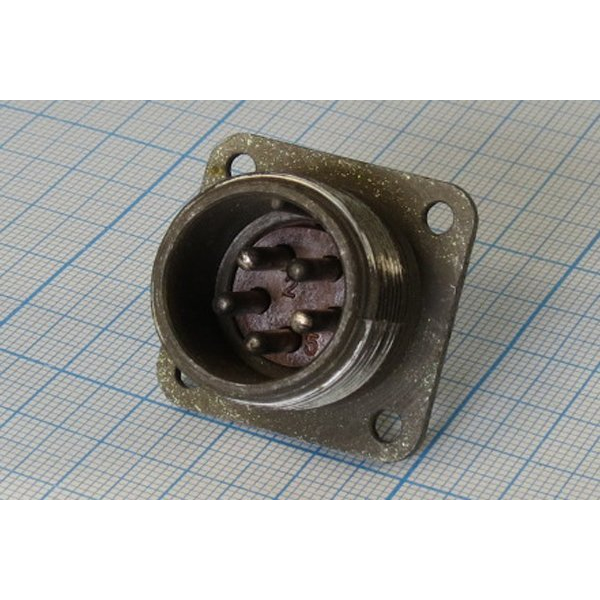

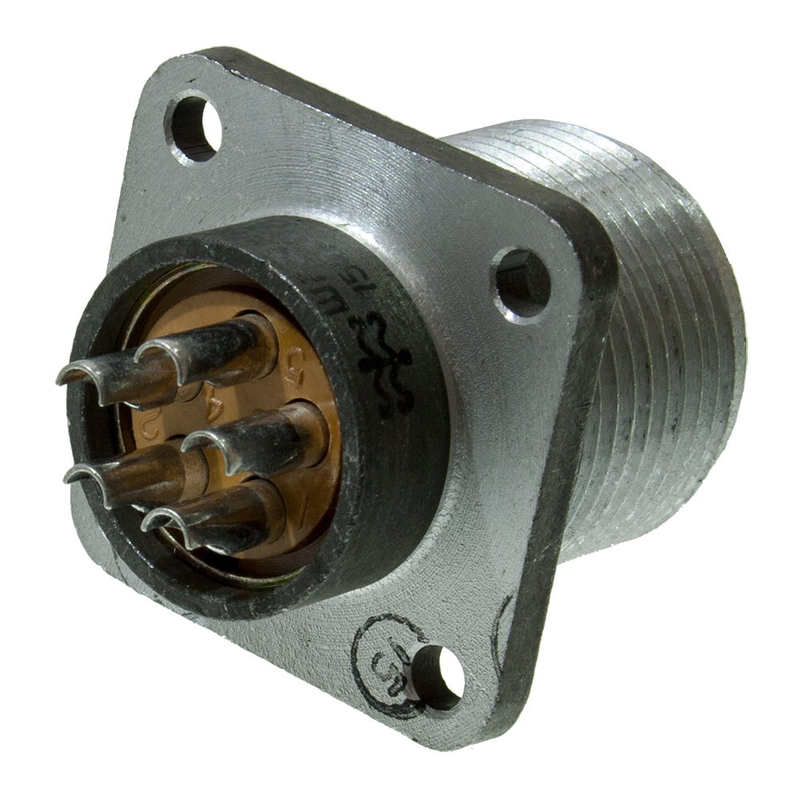

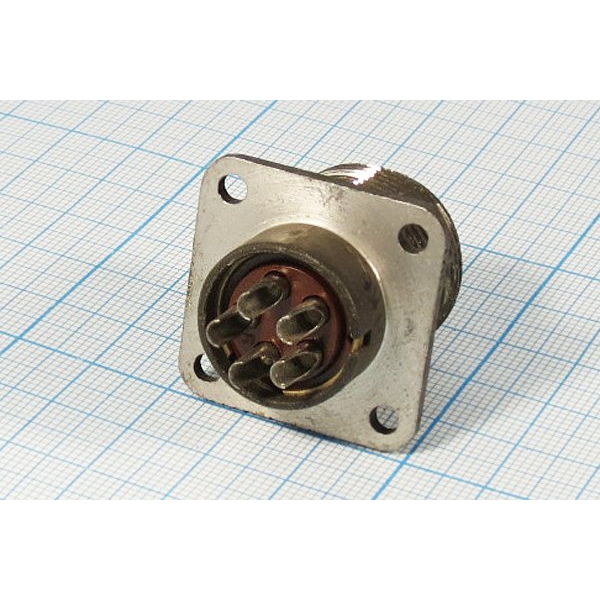

ШР20П5ЭШ10-К — это приборная вилка производства завода Элекон, относящаяся к серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для надёжного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре. Вилка широко применяется в контрольно-измерительных приборах и промышленной электронике благодаря высокой вибро- и ударопрочности, а также стабильной работе в условиях пониженного давления до 1,3×10⁻⁴ Па.

Климатическое исполнение УХЛ позволяет использовать соединитель внутри и снаружи оборудования при обеспечении защиты от пыли и влаги. Рабочий температурный диапазон составляет от -60°C до +60°C, при смене температур допускается повышение до +110°C. Такие характеристики делают вилку пригодной для эксплуатации в составе аппаратуры, работающей в жёстких условиях, включая подвижные объекты, промышленные установки и измерительные комплексы.

Основные технические характеристики

Вилка ШР20П5ЭШ10-К имеет 5 контактов диаметром 2,5 мм, что обеспечивает рабочий ток до 25 А на каждый контакт. Максимальный суммарный ток на соединитель достигает 125 А, а рабочее напряжение составляет до 850 В. Сопротивление контактов не превышает 1,0 мОм, сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Показатели стойкости к внешним воздействиям

• Вибрационные нагрузки — до 300 м/с² в диапазоне частот от 1 до 5000 Гц;
• Одиночный удар — до 5000 м/с²;
• Многократные удары — до 350 м/с²;
• Линейное ускорение — до 2000 м/с²;
• Пониженное атмосферное давление — до 1,3×10⁻⁴ Па.

Эксплуатационные параметры

• Минимальная наработка — от 1000 до 5000 часов в зависимости от режима эксплуатации;
• Число сочленений и расчленений — не менее 500 циклов;
• Срок хранения — 15 лет;
• Масса — около 26 г;
• Проходной диаметр — 24 мм.

Конструктивное исполнение и монтаж

ШР20П5ЭШ10-К выполнена в приборном исполнении без патрубка. В вариантах с экранированным кабелем возможно исполнение с прямым патрубком типа ПК. Монтаж проводников осуществляется методом пайки, сочленение с ответной частью — резьбовое, что обеспечивает надёжную фиксацию и защиту от самопроизвольного разъединения в условиях вибраций и ударов.

Условное обозначение расшифровывается следующим образом: Ш — вилка, Р — разъём общего назначения, 20 — условный размер корпуса, П5 — приборное исполнение без патрубка, ЭШ10 — экранированный кабель с соответствующим сочетанием контактов. Конструкция рассчитана на длительную эксплуатацию в составе аппаратуры с повышенными требованиями к механической прочности и стабильности электрических соединений.

Изделие поставляется в заводской упаковке, артикул — 21197. Год выпуска — 2019. Соединитель относится к категории ШР20 и полностью совместим с ответными частями данной серии, что обеспечивает взаимозаменяемость и удобство при комплектовании оборудования.
