Назначение и область применения

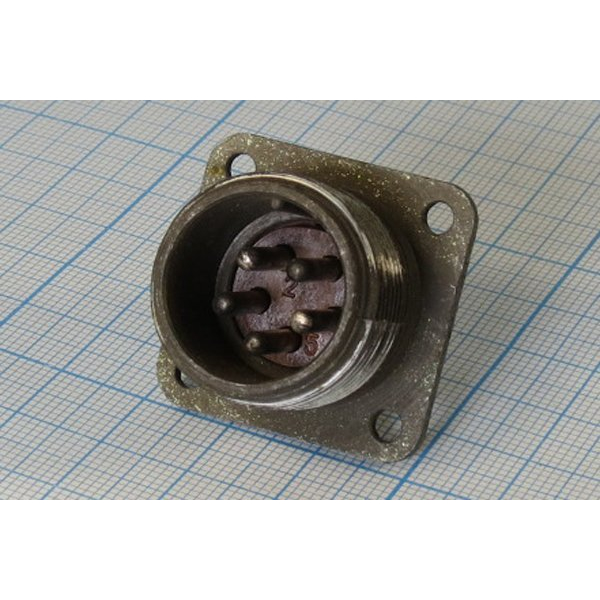

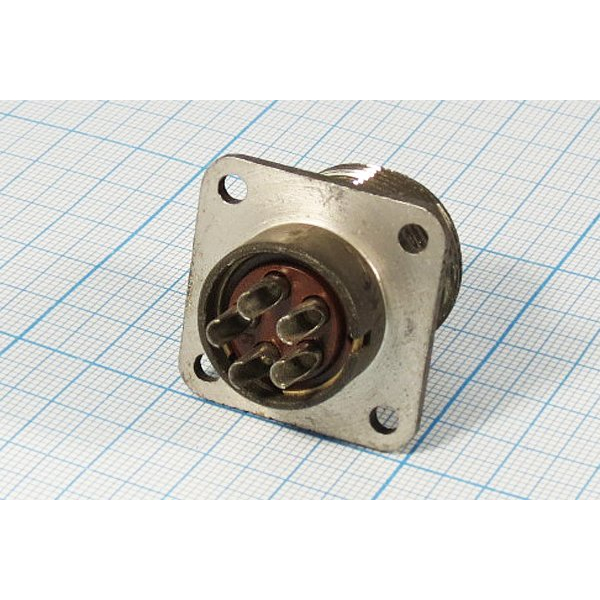

ШР20П5ЭШ10-К представляет собой приборную кабельную вилку производства завода «Элекон», входящую в серию цилиндрических низкочастотных соединителей ШР. Изделие предназначено для коммутации электрических цепей постоянного тока и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В. Соединитель ориентирован на применение в радиоэлектронной и радиотехнической аппаратуре, а также в контрольно-измерительных приборах, эксплуатируемых в климатическом исполнении УХЛ.

Конструкция вилки рассчитана на установку в составе ответных частей разъёмов при монтаже экранированных кабелей: наличие прямого патрубка диаметром 10 мм обеспечивает удобный ввод кабеля и его фиксацию. Резьбовое сочленение гарантирует стабильный электрический контакт и защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках.

Технические характеристики и особенности конструкции

Вилка имеет условный размер корпуса 20 и пять контактов диаметром 2,5 мм. Максимальная токовая нагрузка составляет от 25 до 35 А на каждый контакт, при этом суммарная нагрузка на соединитель достигает 125 А. Электрические параметры подтверждены следующими значениями:

• сопротивление контактов — не более 1,0 мОм;
• сопротивление изоляции — 5000 МОм в нормальных климатических условиях;
• рабочее напряжение — до 850 В постоянного и переменного тока;
• частотный диапазон — до 3 МГц.

Монтаж проводов осуществляется методом пайки, что обеспечивает надёжное и долговечное соединение даже при значительных токовых нагрузках. Корпус выполнен в приборном исполнении, индекс «П» в маркировке указывает на предназначение для установки на панелях приборов и блоков аппаратуры.

Стойкость к внешним воздействиям

Изделие сохраняет работоспособность в широком диапазоне внешних условий. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается кратковременная смена температурного режима вплоть до плюс 110 градусов Цельсия. Соединитель рассчитан на эксплуатацию при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

Вилка устойчива к механическим нагрузкам, включая:

• синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров в секунду за секунду;
• многократные механические удары с ускорением до 350 метров в секунду за секунду;
• одиночные механические удары с ускорением до 5000 метров в секунду за секунду;
• линейное ускорение величиной 2000 метров в секунду за секунду.

Ресурс и эксплуатационные показатели

Производителем заявлена минимальная наработка соединителя от 5000 до 10000 часов в зависимости от условий эксплуатации. Количество циклов сочленения и расчленения составляет не менее 500, что подтверждает износостойкость контактной пары и резьбового механизма. Срок сохраняемости изделия — 15 лет с момента выпуска, что позволяет формировать складской запас без риска деградации электрических параметров.

Габаритные размеры и масса

Габаритные размеры вилки составляют приблизительно 55 на 30 на 30 мм. Масса изделия не превышает 26 граммов, что позволяет использовать соединитель в компактных приборах и аппаратуре с ограниченным внутренним пространством. Поставка осуществляется в заводской упаковке, артикул изделия — 21196, год выпуска партии — 2017.

Расшифровка маркировки

Обозначение ШР20П5ЭШ10-К содержит полную информацию о конструктивных особенностях соединителя:

• ШР — тип соединителя из серии цилиндрических низкочастотных разъёмов;
• 20 — условный размер корпуса;
• П — приборное исполнение;
• 5 — число контактов;
• ЭШ — исполнение для экранированного кабеля с прямым патрубком;
• 10 — диаметр патрубка в миллиметрах;
• К — модификация, кабельная вилка.

Такая маркировка позволяет точно идентифицировать изделие при подборе ответных частей и заказе замены.
