ШР20П5ЭШ10 — это блочная (приборная) вилка цилиндрического низкочастотного разъёма серии ШР, предназначенная для соединения электрических цепей переменного и постоянного тока.

Основные характеристики

Она имеет 5 штыревых контактов диаметром 2,5 мм (сочетание 10), материал контактов — латунь с никелевым покрытием, максимальный рабочий ток на контакт — 25 А, напряжение — до 850 В. Корпус из алюминиевого сплава с оксидированием, цвет серый, габариты 30×30×42 мм, масса около 26 г, степень защиты IP54.

Условия эксплуатации

Разъём выдерживает вибрацию 1–5000 Гц с ускорением 30 g, акустические шумы до 170 dB, удары до 500 g, температуру от -60 до +60 °C, влажность 98% при +25 °C. Ресурс — 500 сочленений-расчленений, наработка на отказ — не менее 1000 часов, сопротивление изоляции — 5000 МΩ.

Монтаж и применение

Метод монтажа — пайка на панель (механически), резьбовое соединение с шагом M24×1,5 мм, одношпоночная поляризация, без уплотнительной втулки и патрубка. Взаимосочетается с кабельными розетками типа 2РТТ, 2РТ-А; климатическое исполнение УХЛ.

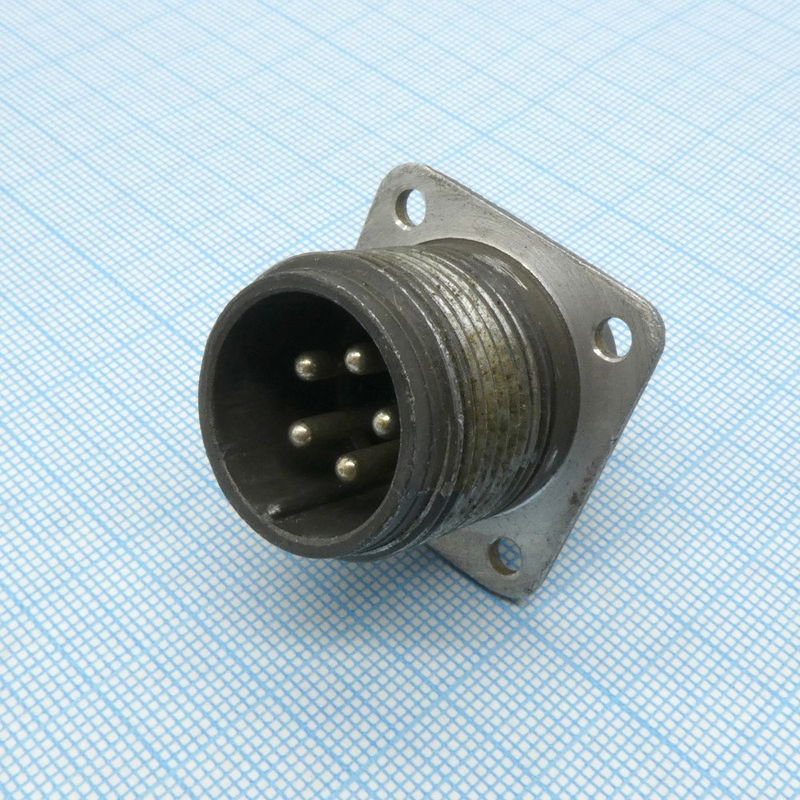

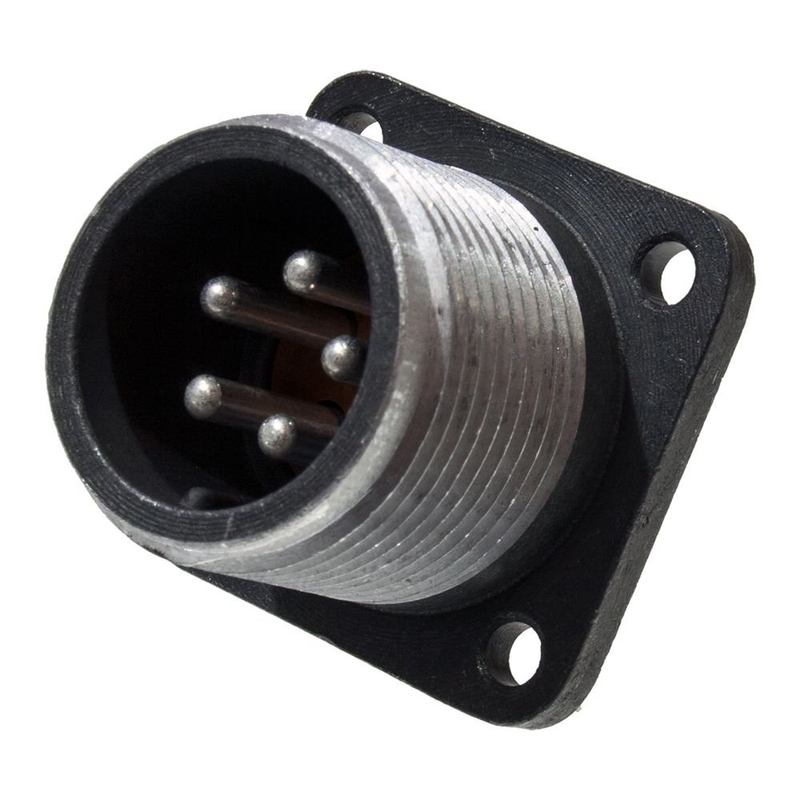

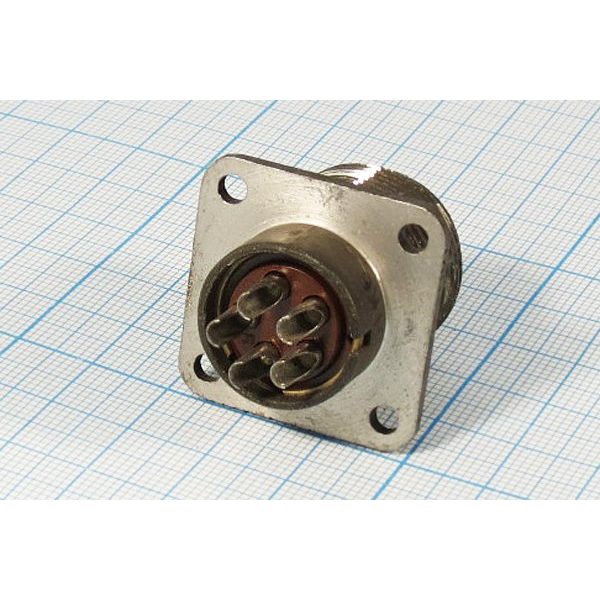

На фото показан типичный вид вилки ШР20П5ЭШ10 с монтажными отверстиями и резьбовой гайкой.
