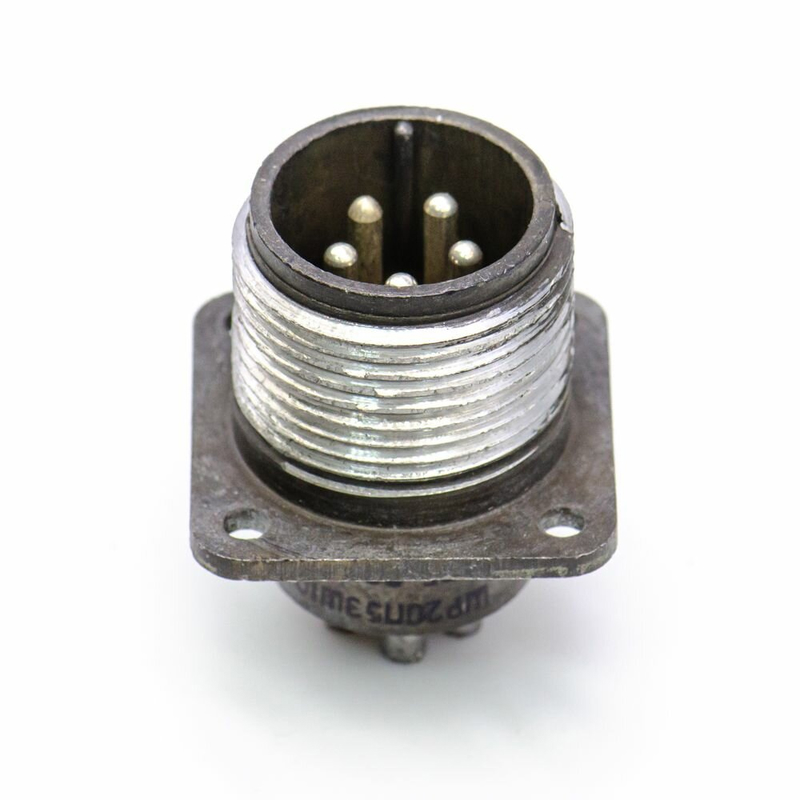

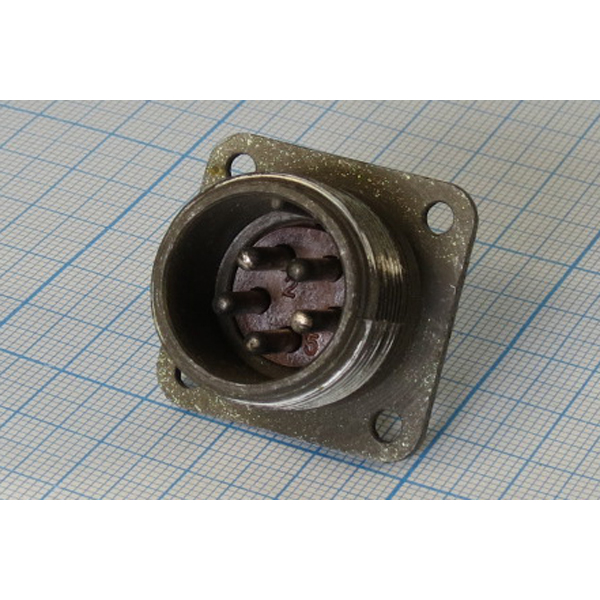

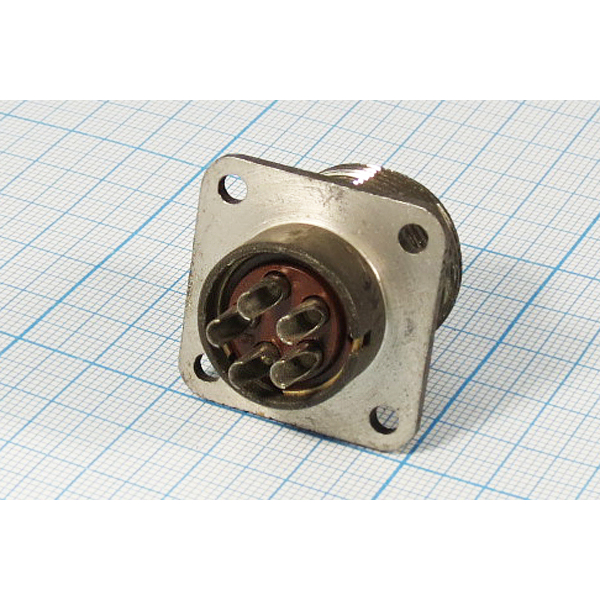

ШР20П5ЭШ10 вилка блочная — это 5-ти контактная негерметичная приборная (блочная) вилка серии ШР. Она предназначена для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики :

• Количество контактов : 5 штук.

• Диаметр контактов : 2,5 мм.

• Максимальная токовая нагрузка на один контакт : до 35 А, но рабочая нагрузка обычно указывается как до 25 А на контакт.

• Общая максимальная токовая нагрузка : до 125 А.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Масса : не более 26 г.

Применение :
Эта вилка используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Она может быть применена как с экранированными, так и с неэкранированными кабелями.

Соединение :
вилка соединяется с кабельной розеткой ШР20П5НШ10 (ЭШ10) или ШР20У5НШ10 (ЭШ10) посредством резьбового соединения.

Климатическое исполнение :
Разъемы серии ШР, включая ШР20П5ЭШ10, предназначены для использования в климатическом исполнении УХЛ, что позволяет их применять как внутри помещений, так и снаружи при условии защиты от пыли и влаги.
