Назначение и область применения

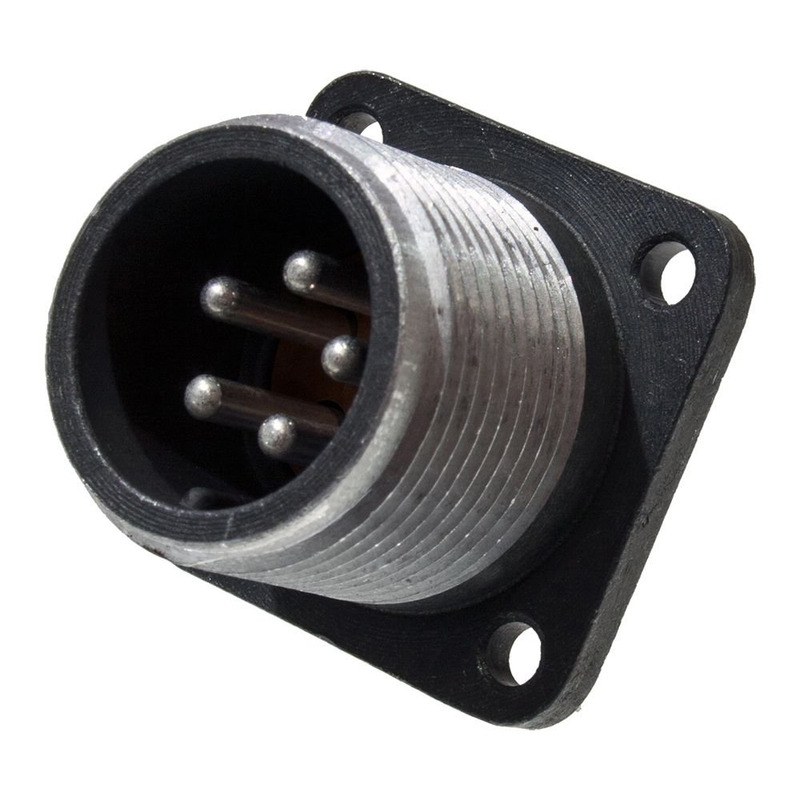

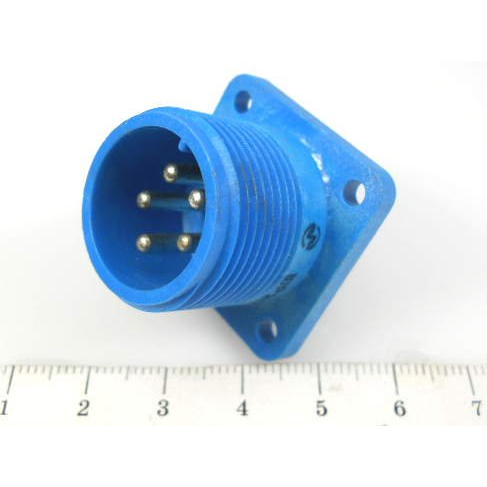

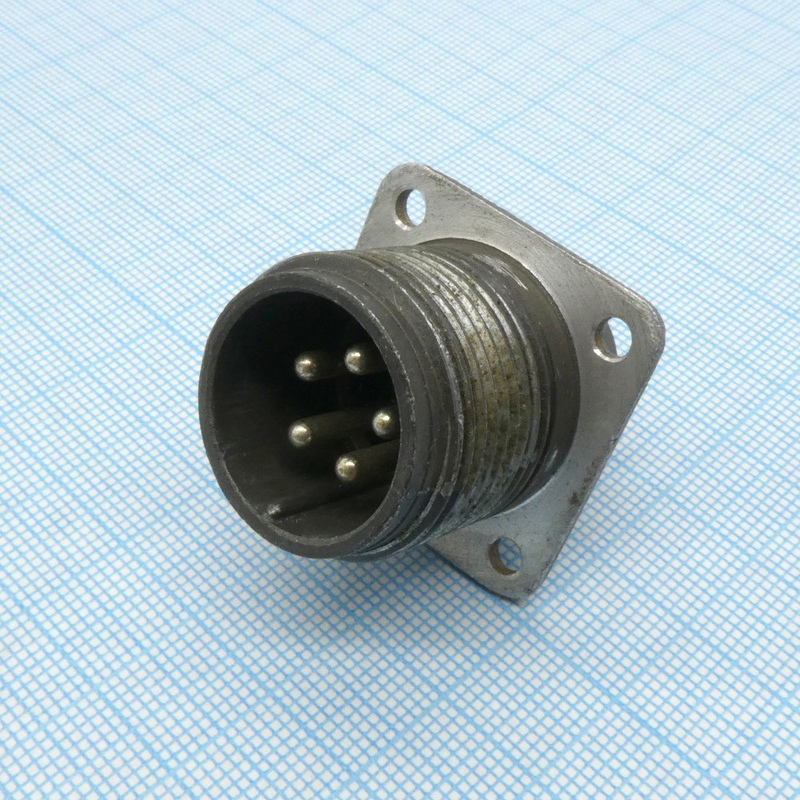

ШР20П5ЭШ10 ВИЛКИ представляет собой вилку цилиндрического низкочастотного соединителя серии ШР, предназначенную для коммутации электрических цепей постоянного и переменного тока. Изделие относится к категории ШР20 и поставляется под артикулом 80046. Соединитель рассчитан на применение в промышленном оборудовании, приборостроении и электронных системах, где требуется надёжное разъёмное соединение с защитой от внешних воздействий.

Благодаря приборному (блочному) исполнению вилка монтируется на панель или корпус блока с помощью монтажных фланцев. Конструкция предусматривает резьбовое соединение ответных частей, что обеспечивает стабильность контакта и защиту от самопроизвольного расчленения при вибрациях. Изделие совместимо с экранированными и неэкранированными кабелями, что расширяет возможности его использования в различных схемах подключения.

Технические характеристики и конструктивные особенности

Соединитель оснащён пятью контактами диаметром 2,5 мм с серебряным покрытием, обеспечивающим низкое переходное сопротивление и стабильность электрических параметров в течение всего срока эксплуатации. Максимальный ток на один контакт составляет до 35 А, рабочее напряжение — до 850 В. Сопротивление контактов не превышает 1,0 мОм, а сопротивление изоляции в нормальных условиях достигает значения не менее 5000 МОм.

Частотный диапазон работы изделия — до 5 МГц. Минимальная наработка составляет 5000 часов при общем сроке службы до 15 лет. Конструкция рассчитана не менее чем на 500 циклов сочленения и расчленения без потери рабочих характеристик.

Корпус вилки выполнен в общепромышленном исполнении в соответствии с ТУ 6313-022-61929916-2015. Изделие имеет сертификат соответствия ЕАЭС RU C-RU.АБ53.В.00929/21, подтверждающий его пригодность для применения на территории Евразийского экономического союза.

Электрические параметры

• Количество контактов: 5
• Диаметр контактов: 2,5 мм
• Покрытие контактов: серебряное
• Максимальный ток на контакт: до 35 А
• Рабочее напряжение: до 850 В
• Сопротивление контактов: не более 1,0 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Частотный диапазон: до 5 МГц
• Минимальная наработка: 5000 часов
• Срок службы: до 15 лет
• Количество циклов сочленения-расчленения: не менее 500

Монтаж и совместимость

Вилка ШР20П5ЭШ10 предназначена для стационарной установки на панель или блок. Монтажные фланцы обеспечивают жёсткую фиксацию изделия, а резьбовое соединение с ответной розеткой гарантирует плотное прилегание контактных пар. Изделие может применяться с кабелями как в экранированном, так и в неэкранированном исполнении, что позволяет использовать его в схемах с различными требованиями к помехозащищённости.

Серия ШР20, к которой относится данная вилка, широко распространена в промышленной электронике и приборостроении. Благодаря стандартизированным присоединительным размерам изделие совместимо с ответными частями той же серии, что упрощает замену и комплектацию оборудования.

Комплектация и документация

Изделие поставляется под артикулом 80046, партия из каталога содержит 322 штуки. В комплект поставки входит вилка ШР20П5ЭШ10, соответствие требованиям подтверждается сертификатом ЕАЭС RU C-RU.АБ53.В.00929/21 и техническими условиями ТУ 6313-022-61929916-2015.

Применение вилки целесообразно в системах, где требуется многократное подключение и отключение электрических цепей с сохранением стабильных параметров соединения в течение длительного времени. Изделие рассчитано на работу в нормальных климатических условиях общепромышленного исполнения.
