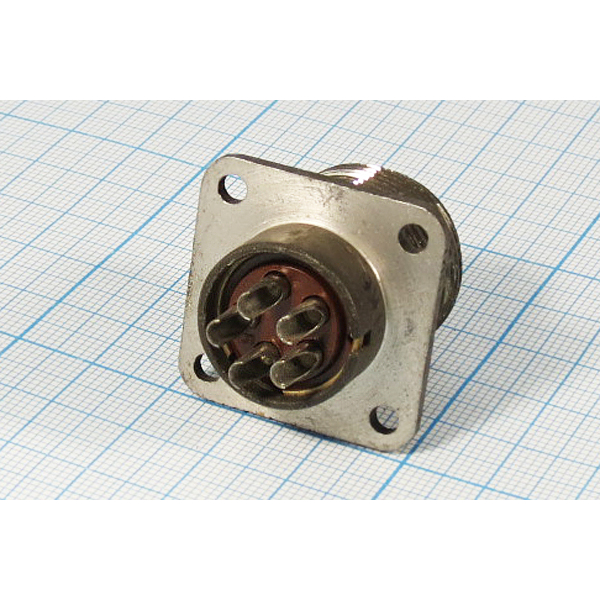

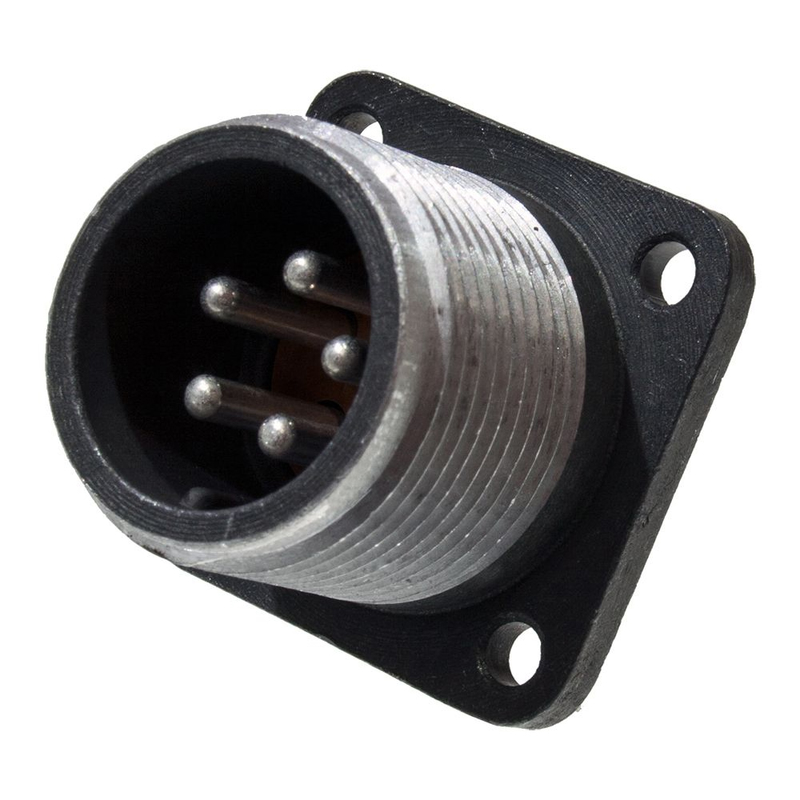

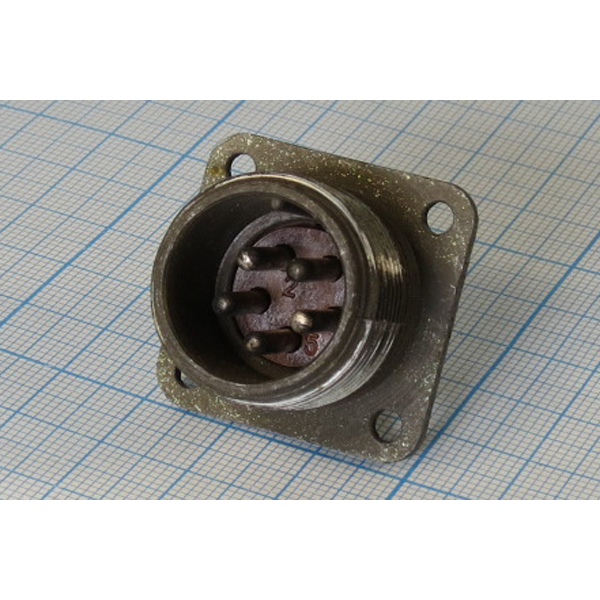

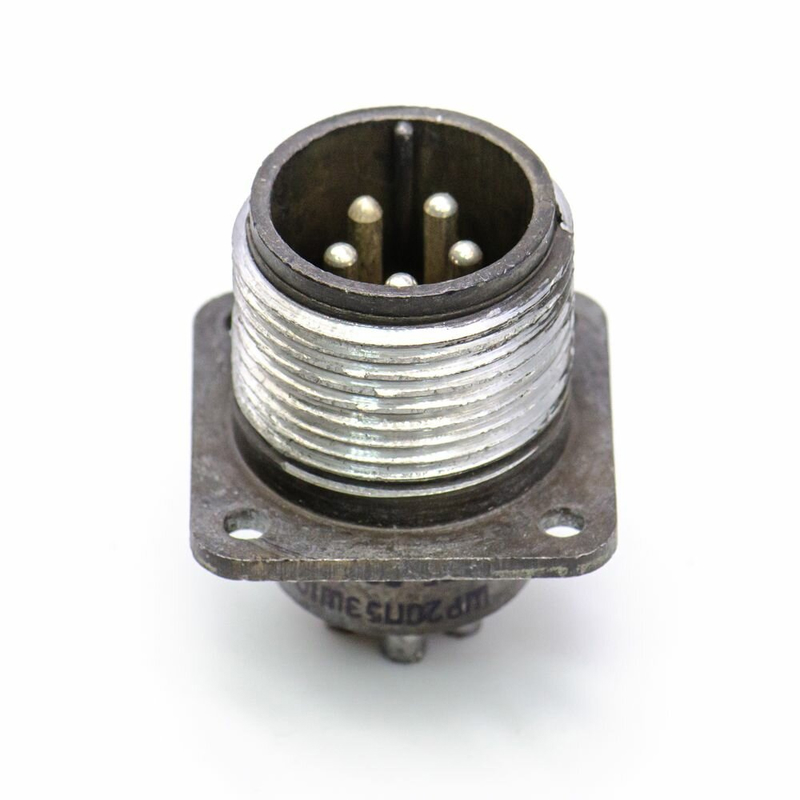

ШР20П5ЭШ10 — это приборная вилка (блочная, без патрубка) серии ШР, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

Используется для работы в цепях постоянного и переменного тока (до 3 МГц) в электро- и радиоаппаратуре, включая соединение проводов, кабелей, узлов и блоков. Подходит для внутреннего монтажа в климатическом исполнении УХЛ, а также наружного при защите от пыли, воды, дождя и солнечного излучения.

Характеристики

• Рабочий ток: 25 А на контакт.

• Максимальное напряжение: 850 В.

• Количество контактов: 5 (диаметр 2,5 мм, покрытие серебром), сопротивление контактов — 1 мОм.

• Сопротивление изоляции: не менее 5000 МОм. ?

• Габариты: 42?30?30 мм, резьбовое сочленение, одношпоночная поляризация. ?

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов — до +110°C).

• Вибрация: 1–5000 Гц, 300 м/с?; удар: до 5000 м/с?; срок службы — 1000 ч, 500 соединений-расчленений.

Вариант 2024 г. ОТК (отгрузка технического контроля) соответствует стандартным требованиям серии ШР.
