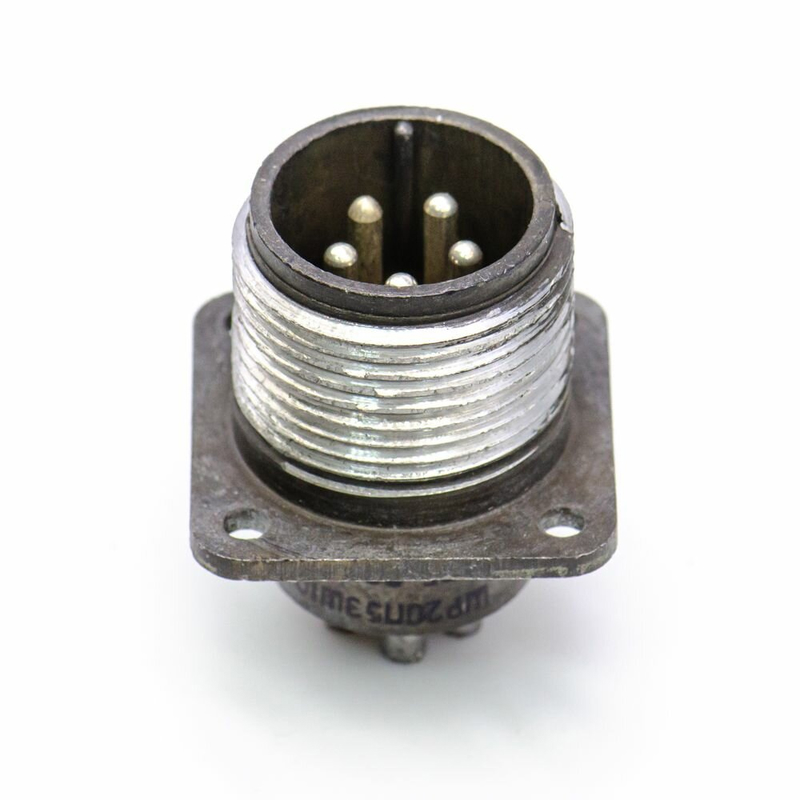

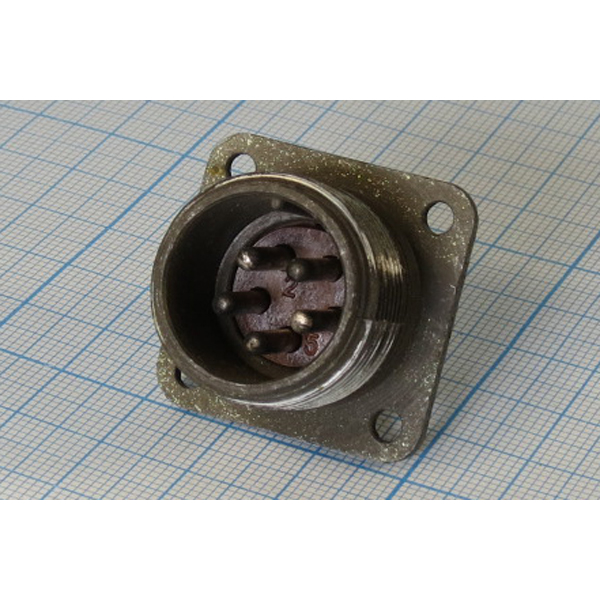

ШР20П5ЭШ10 — это приборная вилка (блочная, без патрубка) низкочастотного цилиндрического соединителя серии ШР.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.
Используется во внутренней установке в климатическом исполнении УХЛ2 (по ГОСТ 15150-69), подходит для экранированных или неэкранированных кабелей методом пайки. ?
Допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

• Рабочий ток на контакт: 25 А.

• Максимальное напряжение: 850 В (амплитудное, постоянный и переменный ток до 3 МГц).

• Количество контактов: 5 (диаметр 2,5 мм). ?

• Рабочая температура: от -60 до +60 °C (с перегревом контактов до +110 °C).

• Вибрация: синусоидальная 1–5000 Гц, 300 м/с? (30 g).

• Удар: одиночный 5000 м/с? (500 g), многократный 350 м/с? (35 g).

• Наработка: минимум 1000 часов, 500 сочленений-расчленений.

• Срок сохраняемости: 15 лет.
