Назначение

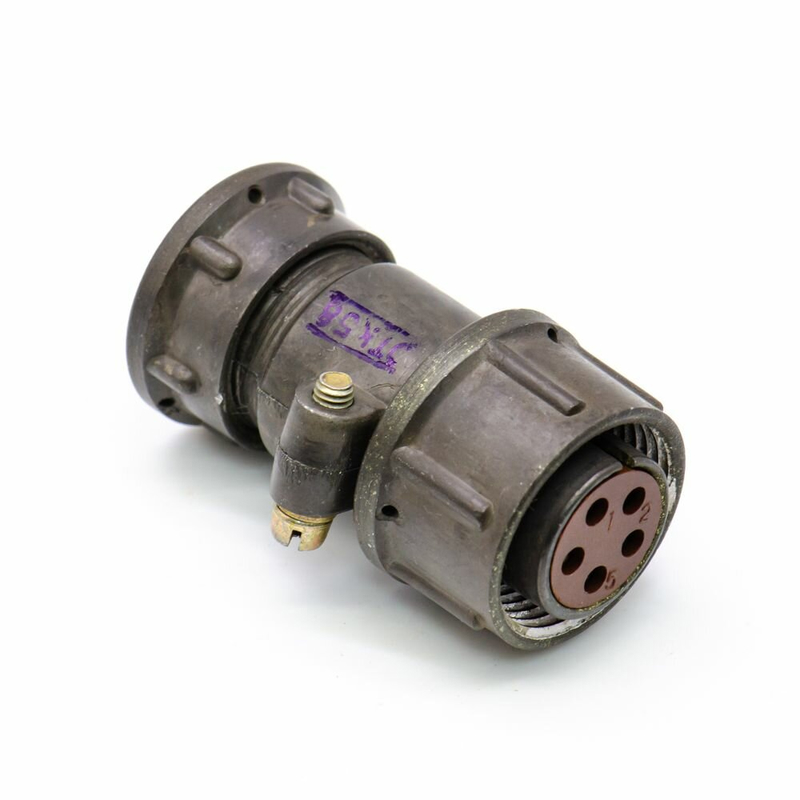

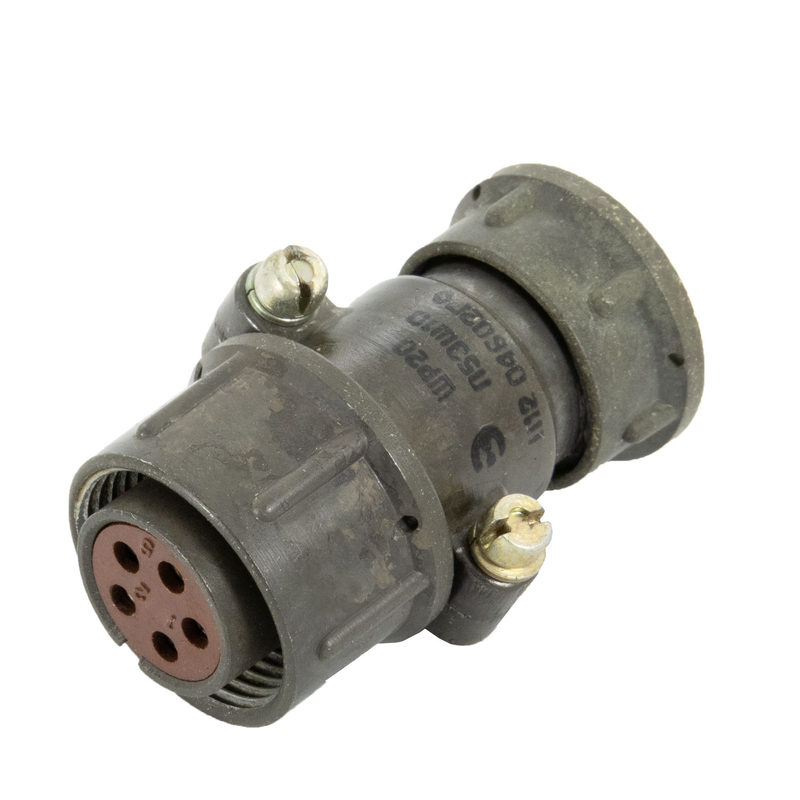

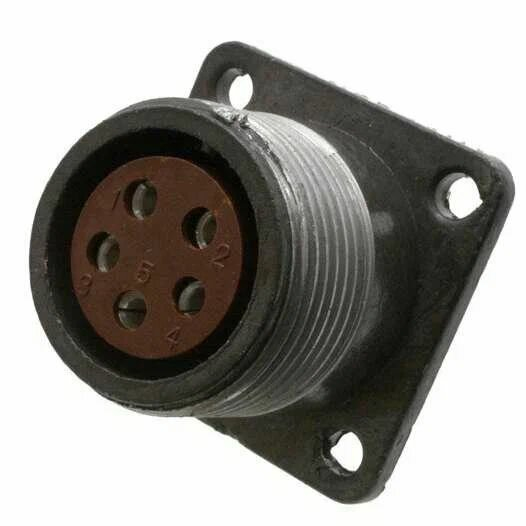

ШР20П5ЭШ10 — это кабельная розетка серии ШР производства «Каскад», предназначенная для соединения экранированных кабелей в электрических цепях переменного и постоянного тока. Изделие применяется во внутренних и наружных установках при условии защиты от пыли и влаги. Розетка востребована в различных отраслях промышленности, включая приборостроение и энергетику, где требуется надёжное и разъёмное соединение проводников.

Условный размер корпуса составляет 20, конструкция выполнена с прямым патрубком (П) и рассчитана на экранированный кабель (Э). Такое исполнение обеспечивает удобный монтаж экранированных линий и сохранение целостности экрана при подключении.

Подтверждённые особенности и технические характеристики

Розетка ШР20П5ЭШ10 имеет следующие заявленные параметры, подтверждённые данными производителя:

• Количество контактов: 5, диаметр каждого контакта 2,5 мм.
• Рабочий ток на один контакт: до 25 А, максимально допустимый ток на контакт — 35 А.
• Общий ток на разъём: до 125 А.
• Рабочее напряжение: до 850 В.
• Сечение подключаемого провода: до 3 мм².
• Диапазон рабочих температур: от минус 60 °C до плюс 60 °C, с допустимым перегревом контактов до плюс 110 °C.
• Наработка: 1000 часов.
• Количество сочленений: 500 циклов.
• Сохраняемость: 15 лет.
• Климатическое исполнение: УХЛ.
• Модель 2024 года, прошла контроль ОТК и соответствует стандартным техническим условиям серии ШР.

Корпус розетки выполнен с прямым патрубком, что упрощает ввод кабеля и обеспечивает механическую защиту места соединения. Исполнение для экранированного кабеля позволяет подключать линии с экраном, снижая влияние помех.

Применение и условия эксплуатации

Соединитель подходит для монтажа как с экранированными, так и с неэкранированными проводами в электрических цепях с частотой до 3 МГц. Розетка рекомендуется для условий с вибрацией, ударами и перепадами температур, что подтверждается климатическим исполнением УХЛ и широким температурным диапазоном.

Благодаря пяти контактам диаметром 2,5 мм и допустимому току до 25 А на контакт, изделие может использоваться в силовых и сигнальных цепях, где требуется передача значительных токов при напряжении до 850 В. Прямой патрубок и исполнение под экранированный кабель делают розетку удобной для стационарных и подвижных установок в приборостроении, энергетике и других отраслях промышленности.

При монтаже следует учитывать предельное сечение провода до 3 мм², а также соблюдать ориентиры по наработке и числу сочленений. Заявленный срок сохраняемости составляет 15 лет, что позволяет формировать складской запас без риска потери рабочих свойств в течение указанного периода.

Комплектация и соответствие

Розетка ШР20П5ЭШ10 выпускается в рамках серии ШР производителем «Каскад». Изделие относится к категории ШР20 и имеет артикул 51185. Согласно данным производителя, модель 2024 года прошла контроль ОТК и соответствует стандартным техническим условиям серии ШР.

Розетка предназначена для эксплуатации в цепях переменного и постоянного тока, допускает работу в условиях вибрации, ударов и перепадов температур. Корпусное исполнение с условным размером 20, прямым патрубком и поддержкой экранированного кабеля делает её универсальным решением для ответственных соединений в промышленной и энергетической аппаратуре.
