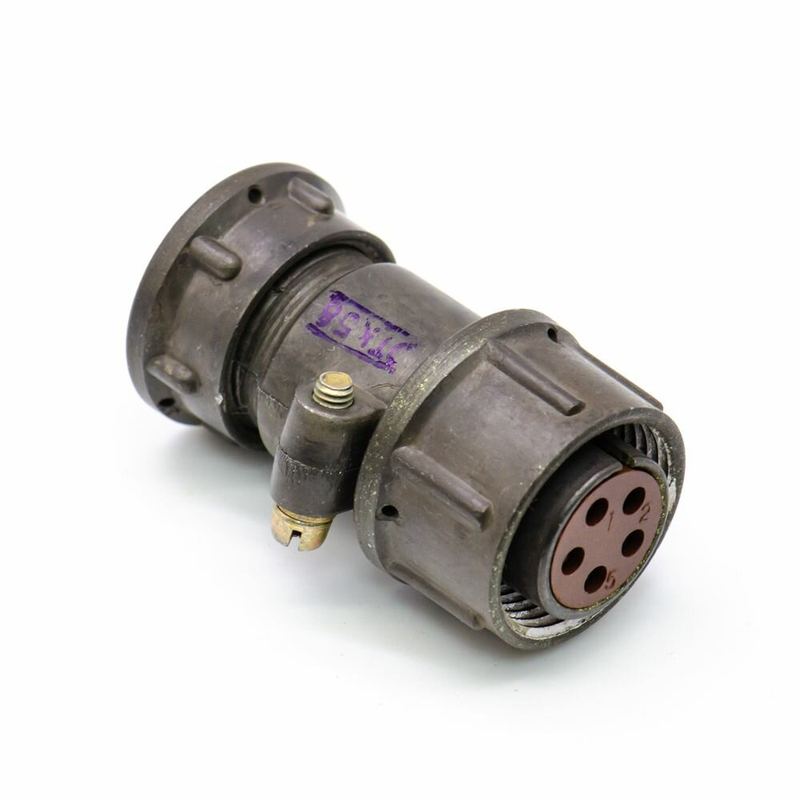

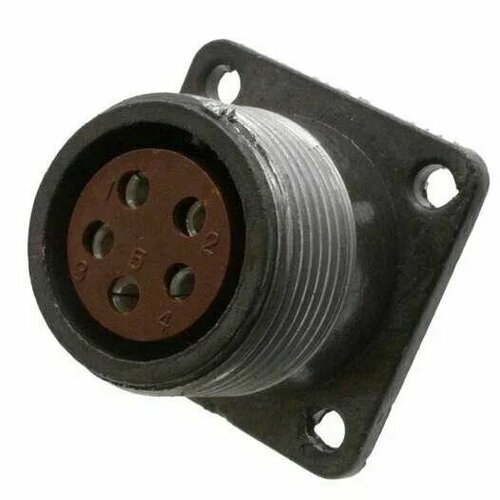

ШР20П5ЭШ10 — это кабельная розетка серии ШР, предназначенная для надежного соединения в электрических цепях переменного и постоянного тока. Она используется в промышленной и военной технике для подключения экранированных кабелей.

Основные характеристики

Розетка имеет 5 контактов диаметром 2,5 мм с рабочим током до 25 А на контакт (максимум 35 А) и напряжением до 850 В. Диаметр корпуса — около 29,5 мм, длина — 56,1 мм, масса — не более 65 г.

Она рассчитана на работу при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), линейное ускорение 2000 м/с² и ресурс 500 сочленений-расчленений.

Маркировка и конструкция

Условное обозначение расшифровывается как: ШР (тип), 20 (размер корпуса), П (прямой патрубок), 5 (количество контактов), Э (экранированный кабель), Ш (розетка), 10 (сочетание контактов). Корпус из алюминиевого сплава, изолятор — карболит, контакты из латуни с серебряным покрытием для надежности.

Условия эксплуатации

Соединитель выдерживает вибрацию 1–5000 Гц (30 g), удары до 500 g, пониженное давление до 1,3·10⁻⁴ Па и влажность 98% при +25°C. Минимальный срок хранения — 15 лет, наработка — 1000 часов.

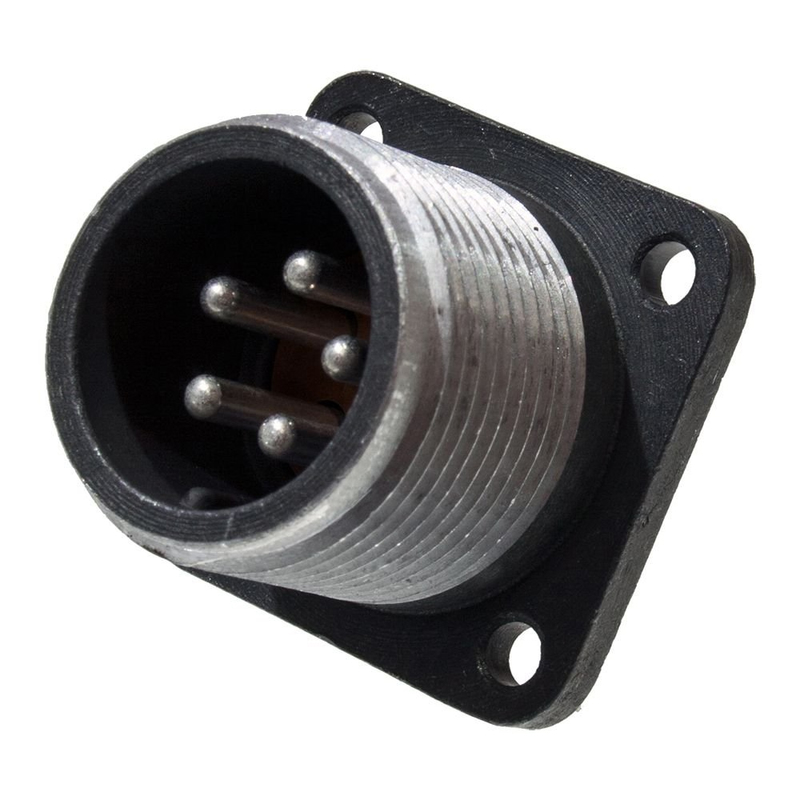

Ответная часть — приборная вилка ШР20П5ЭШ10 без патрубка.
