Назначение и область применения

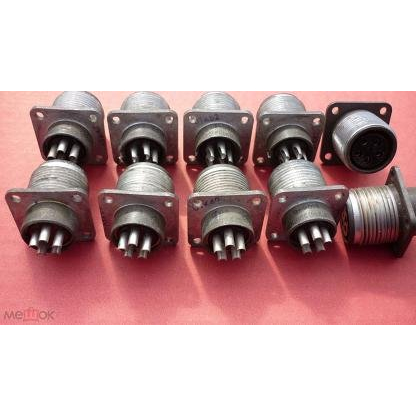

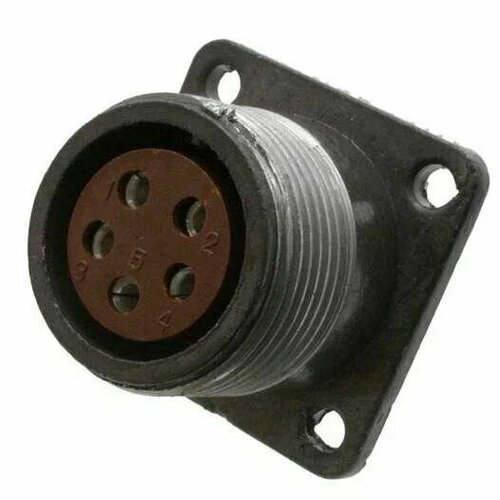

ШР20П5ЭШ10 представляет собой кабельную розетку из серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для надежного соединения электрических цепей в составе электро- и радиоаппаратуры. Розетка применяется для подключения экранированных кабелей к приборам и устройствам, где требуется разъемное контактное соединение с высокой механической устойчивостью и стабильными электрическими характеристиками. Ответной частью для данной розетки выступает вилка ШР20П5ЭШ10. Конструкция рассчитана на эксплуатацию в условиях повышенных вибрационных и ударных нагрузок, а также при значительных перепадах температур и пониженном атмосферном давлении.

Технические характеристики

Розетка оснащена пятью контактами диаметром 2,5 мм. Рабочий ток на каждый контакт составляет до 25 А, при этом допустимый максимальный ток достигает 35 А. Номинальное напряжение — до 850 В переменного или постоянного тока при частоте до 3 МГц. Изделие оборудовано прямым патрубком, предназначенным для экранированного кабеля с шпинделем. Сечение подключаемых проводов — до 3 мм². Проходной диаметр корпуса составляет 24 мм, масса изделия не превышает 65 г.

Электрические параметры

• Сопротивление контакта — не более 0,001 Ом
• Сопротивление изоляции — не менее 5000 МОм
• Рабочий ток на контакт — до 25 А
• Максимальный ток на контакт — 35 А
• Рабочее напряжение — до 850 В переменного или постоянного тока
• Частотный диапазон — до 3 МГц

Условия эксплуатации и надежность

Соединитель сохраняет работоспособность в диапазоне температур от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. При этом учитывается возможный перегрев контактов до плюс 110 градусов Цельсия. Изделие выдерживает пониженное давление до 1,3 умноженное на 10 в минус четвертой степени Па. Устойчивость к механическим воздействиям подтверждена следующими параметрами: вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате, одиночные ударные воздействия с ускорением до 5000 метров в секунду в квадрате, линейное ускорение до 2000 метров в секунду в квадрате.

Ресурсные показатели изделия включают наработку 1000 часов, количество сочленений и расчленений — 500 циклов. Срок сохраняемости составляет 15 лет. Совокупность указанных параметров обеспечивает длительную и стабильную работу соединителя в составе ответственной аппаратуры.

Расшифровка обозначения

Маркировка ШР20П5ЭШ10 содержит следующие элементы: ШР — тип соединителя; 20 — условный размер корпуса; П — прямой патрубок; 5 — число контактов; ЭШ — исполнение для экранированного кабеля со шпинделем; 10 — комбинация контактов. Артикул изделия — 41189. Принадлежность к серии ШР20 определяет совместимость с соответствующими ответными частями и монтажными элементами данного типоразмера.

Применение

ШР20П5ЭШ10 используется в электротехническом и радиоэлектронном оборудовании для коммутации кабельных линий к стационарным приборам и блокам. Благодаря экранированному исполнению патрубка и кабельной розетке с прямым выводом изделие подходит для монтажа в системах, где важна защита сигнальных цепей от внешних электромагнитных помех. Устойчивость к вибрациям, ударам и широкому температурному диапазону позволяет применять соединитель в промышленной аппаратуре, контрольно-измерительных комплексах и устройствах специального назначения. Наличие пяти контактов с высоким токовым пределом расширяет возможности подключения силовых и сигнальных линий в пределах одного разъема.
