Назначение и область применения

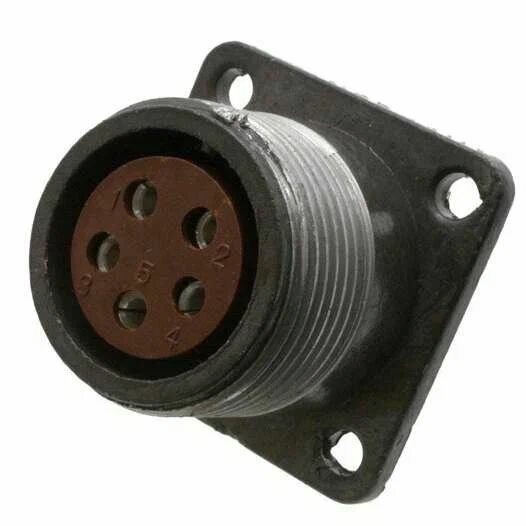

ШР20П5ЭШ10-К — кабельная розетка серии ШР цилиндрического низкочастотного типа, предназначенная для соединения электрических цепей в промышленных и специальных системах. Изделие рассчитано на работу с экранированным кабелем и применяется в оборудовании, где требуется надёжная коммутация при значительных токовых нагрузках. Розетка используется в составе разъёмных соединений совместно с ответной частью — вилкой ШР20П5ЭШ10 (плаг).

Конструкция с прямым патрубком и резьбовым соединением обеспечивает механическую прочность сочленения и защиту от самопроизвольного рассоединения. Изделие относится к негерметичному исполнению, что ограничивает его применение средами без прямого воздействия влаги и агрессивных жидкостей. Рабочий диапазон температур от минус 60 до плюс 60 градусов Цельсия допускает установку в неотапливаемых помещениях и на открытых объектах в умеренной климатической зоне.

Технические и электрические характеристики

Розетка оснащена пятью контактами диаметром 2,5 мм. Номинальный рабочий ток составляет до 25 А на контакт, максимально допустимый — 35 А. Рабочее напряжение достигает 850 В переменного или постоянного тока с частотой до 3 МГц. Сечение подсоединяемого провода — до 3 мм².

Электрические параметры соединения:

• сопротивление контакта — не более 0,001 Ом;
• сопротивление изоляции — не менее 5000 МОм;
• общая токовая нагрузка корпуса условного размера 20 — до 125 А;
• проходной диаметр патрубка — 24 мм.

Механический ресурс сочленений-расчленений достигает 500 циклов. Масса изделия составляет около 65 г. Наработка — не менее 1000 часов, срок хранения — 15 лет.

Условия эксплуатации

Розетка сохраняет работоспособность при температурах от минус 60 до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия. Изделие устойчиво к линейным ускорениям до 2000 м/с² и вибрации в диапазоне от 1 до 5000 Гц. Эксплуатация возможна при пониженном давлении до 1,3·10⁻⁴ Па.

Расшифровка маркировки

Обозначение ШР20П5ЭШ10-К построено по стандартной схеме серии:

1. ШР — тип соединителя, цилиндрический низкочастотный;
2. 20 — условный размер корпуса;
3. П — прямой патрубок;
4. 5 — количество контактов;
5. Э — исполнение для экранированного кабеля;
6. Ш — розетка;
7. 10 — сочетание контактов;
8. К — кабельное исполнение.

Артикул изделия — 21200, категория — ШР20. Год выпуска указан как 2014-15. Производитель в данных о товаре не указан, комплектация и страна производства не приводятся.
