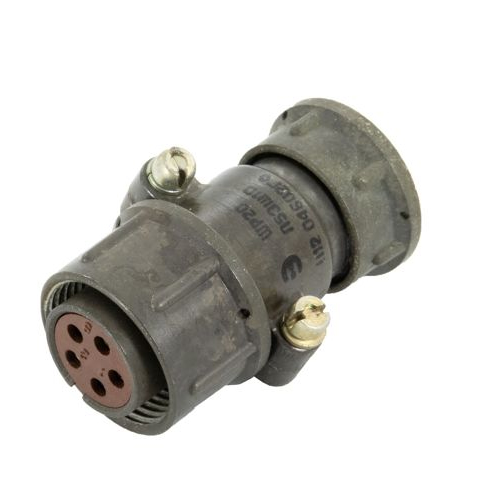

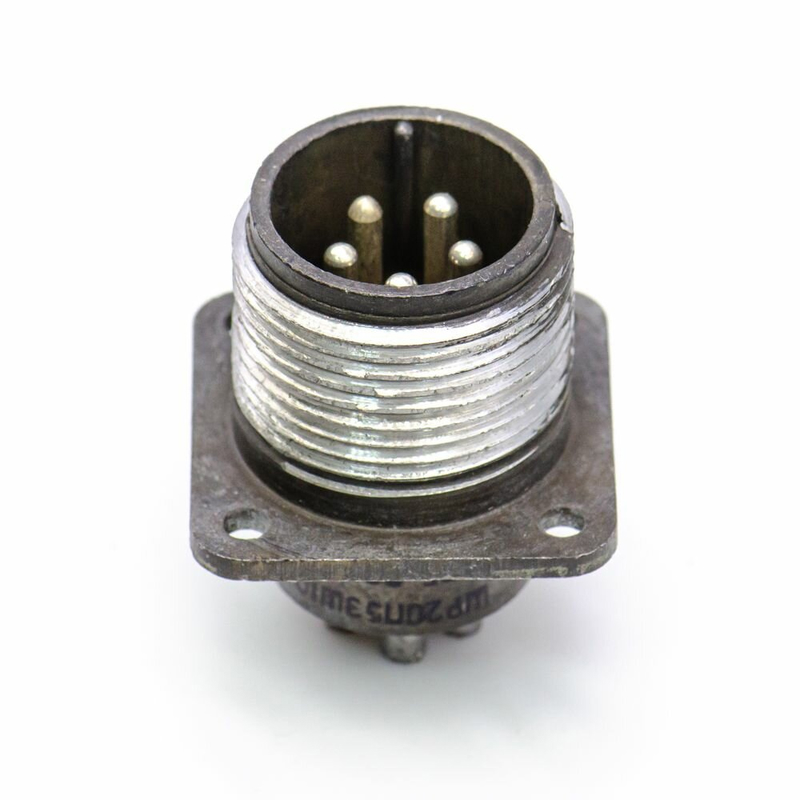

ШР20П5ЭШ10 (БШ) 13г — это кабельная розетка серии ШР с экранированием и прямым патрубком. Она предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.

Основные характеристики

• Тип соединителя: Цилиндрический, низкочастотный, кабельная розетка.
• Тип контактов: Штыревые (male pins), 5 контактов.
• Тип монтажа: Кабельный, с прямым патрубком для ввода кабеля.
• Тип соединения контактов: Пайка.
• Материал корпуса: Алюминиевый сплав, обеспечивает прочность и легкий вес.
• Материал изолятора: Термореактивные пластмассы (например, фенопласт), обладающие высокими диэлектрическими свойствами и термостойкостью.
• Материал контактов: Латунь или бронза, покрытые серебром или золотом для улучшения проводимости и коррозионной стойкости.
• Экранирование: Присутствует (индекс "Э"), обеспечивает защиту от электромагнитных помех и шумов.
• Рабочее напряжение: До 700 В (амплитудное значение), зависит от конкретной модификации и условий эксплуатации.
• Рабочий ток на контакт: От 10 до 20 А (для контактов типоразмера, соответствующего диаметру 20), зависит от сечения провода и температуры.
• Сопротивление контактов: Не более 2.5 мОм.
• Количество сочленений-расчленений: Не менее 500 циклов, что гарантирует долгий срок службы.
• Диапазон рабочих температур: От -60°C до +100°C.
• Климатическое исполнение: Соответствует общепромышленным стандартам для работы в различных климатических условиях, включая умеренный и холодный климат.
• Степень защиты: В сочлененном состоянии и при герметичном кабельном вводе может достигать IP54-IP67 (в зависимости от конкретной реализации и требований ТУ), обеспечивая защиту от пыли и брызг воды.

Применение

Соединитель используется в электрических цепях постоянного и переменного токов частотой до 3 МГц для внутреннего или наружного монтажа (при защите от пыли и воды). Подходит для работы с экранированными и неэкранированными кабелями в различных промышленных и специальных системах. Маркировка "13г" указывает на вариант исполнения (возможно, год или спецификация выпуска), но точные детали применения остаются стандартными для серии ШР.

Области применения:

• Авиационная и космическая техника: Для надежного подключения бортового оборудования, систем навигации, связи и управления в условиях высоких нагрузок и вибраций.
• Военно-промышленный комплекс: В составе различных видов вооружения, радиолокационных станций, средств связи, систем управления и мониторинга, где требуется высокая надежность и устойчивость к внешним воздействиям.
• Промышленная автоматизация: В системах управления производственными процессами, робототехнических комплексах, контрольно-измерительной аппаратуре и оборудовании для тяжелой промышленности.
• Транспортные средства: В железнодорожном транспорте, на морских и речных судах, специальной автомобильной технике для коммутации силовых и сигнальных электрических цепей.
• Энергетика: В оборудовании для распределения электроэнергии, системах контроля и защиты, измерительных стендах.
• Телекоммуникационное оборудование: Для подключения блоков и узлов в стационарных и полевых системах связи, передающих станциях и маршрутизаторах.
• Медицинское оборудование: В специализированных устройствах и диагностической аппаратуре, где требуется высокая стабильность и безопасность электрических соединений.
