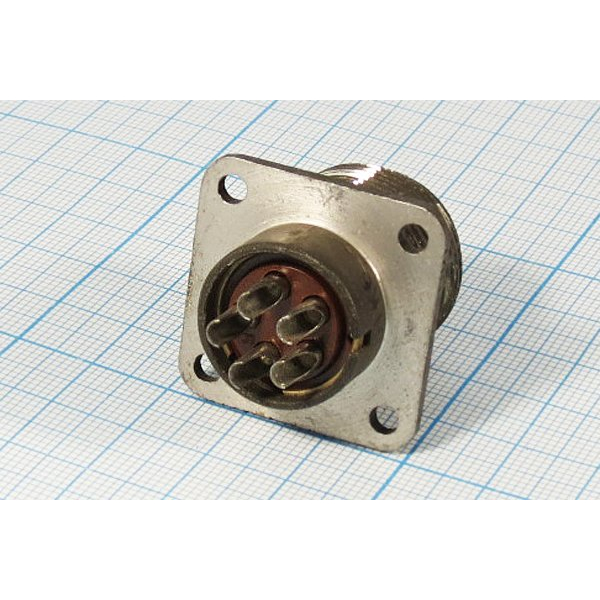

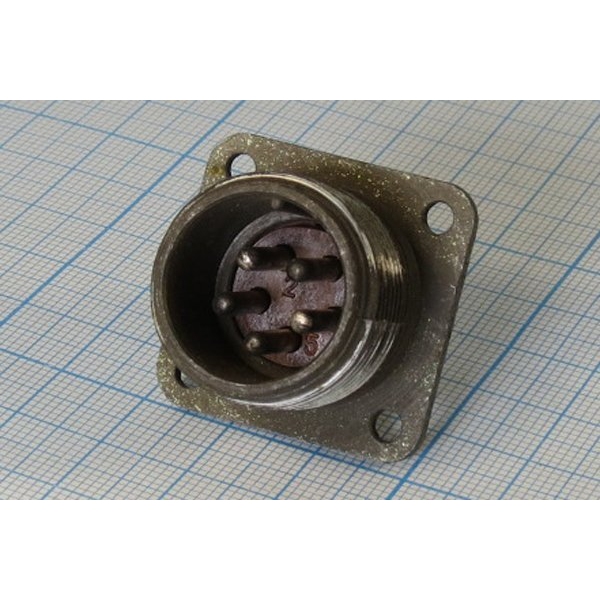

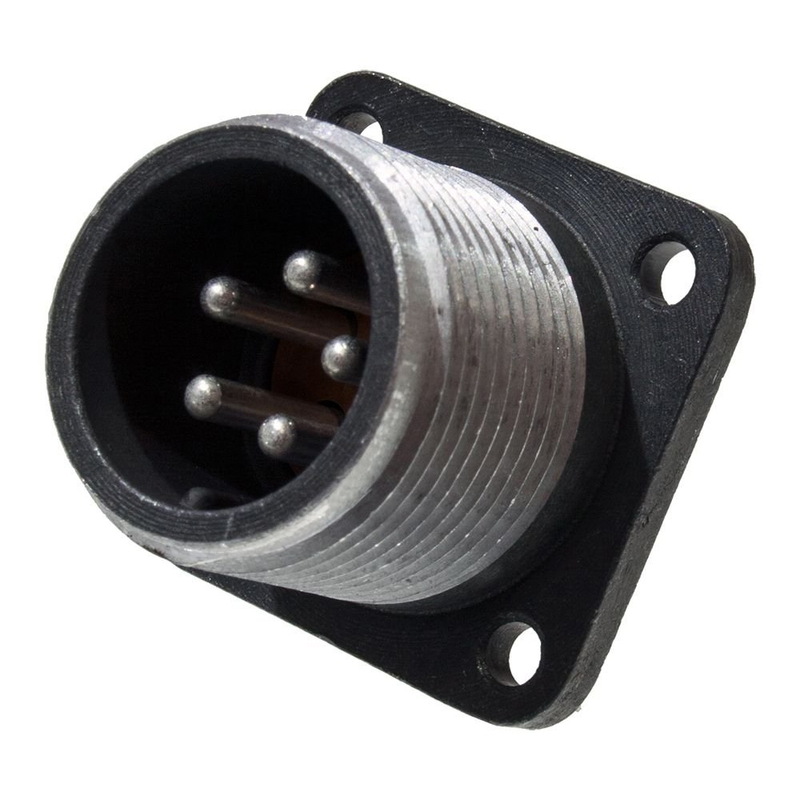

ШР20П5ЭШ10 (БШ)

Цена:

1300 ₽

В наличии: 15 шт.

Технические характеристики

ШР20П5ЭШ10 (БШ) — это разъём серии ШР, предназначенный для надёжного электрического соединения в промышленных и приборных системах. Он представляет собой 5-контактную вилку или розетку с контактами диаметром 2,5 мм, подходящую для экранированных кабелей.

Соединитель рассчитан на рабочее напряжение до 850 В и токовую нагрузку до 25 А на контакт (максимум 35 А).
Корпус из алюминиевого сплава с оксидным покрытием, масса около 25–65 г в зависимости от модификации.
Диапазон температур эксплуатации: от -60°C до +60°C (с учётом перегрева контактов до +110°C), вибрация до 5000 Гц с ускорением 300 м/с².

Это негерметичный цилиндрический разъём условного размера 20 с прямым выводом под кабель, резьбовым соединением (M24×1,5) и одношпоночной поляризацией.
Контакты съёмные, из латуни с покрытием серебром или никелем, подходят для пайки; ресурс — 500 сочленений и наработка 1000 часов.
Используется в цепях переменного и постоянного тока для приборов, оборудования в условиях УХЛ, включая вибрации, удары и пониженное давление.

Описание

Назначение и общая информация

ШР20П5ЭШ10 (БШ), артикул 51182, — разъём серии ШР, предназначенный для надёжного электрического соединения в промышленных и приборных системах. Изделие относится к категории ШР20 и представляет собой 5-контактную вилку или розетку, рассчитанную на работу с экранированными кабелями.

Основная задача соединителя — обеспечить электрический контакт в цепях переменного и постоянного тока при воздействии вибрации, ударов и пониженного давления. Конструкция выполнена в негерметичном цилиндрическом исполнении условного размера 20 с прямым выводом под кабель.

Конструктивные особенности

Корпус разъёма изготовлен из алюминиевого сплава с оксидным покрытием. Масса изделия составляет около 25–65 г в зависимости от модификации. Соединение частей выполняется резьбовым способом M24 с шагом 1,5 мм; предусмотрена одношпоночная поляризация.

Пять контактов диаметром 2,5 мм.
Съёмные контакты из латуни с серебряным или никелевым покрытием.
Контакты подходят для пайки.
Ресурс — 500 сочленений и наработка 1000 часов.

Электрические и эксплуатационные параметры

Разъём рассчитан на рабочее напряжение до 850 В и токовую нагрузку до 25 А на контакт; максимальное значение тока составляет 35 А. Диапазон рабочих температур — от -60 °C до +60 °C, с учётом перегрева контактов допускается нагрев до +110 °C.

Изделие устойчиво к вибрации частотой до 5000 Гц с ускорением 300 м/с². Эксплуатация предусмотрена в условиях УХЛ, включая вибрационные и ударные нагрузки, а также пониженное давление.

Применение

ШР20П5ЭШ10 (БШ) применяется в промышленных и приборных системах для подключения оборудования, работающего на переменном и постоянном токе. Разъём подходит для использования в составе устройств, где требуется 5-контактное соединение с экранированным кабелем и устойчивость к механическим воздействиям.

Благодаря съёмным паяным контактам, металлическому корпусу и резьбовому соединению изделие может использоваться в приборах и оборудовании, эксплуатируемых в условиях УХЛ. При подборе необходимо учитывать негерметичное исполнение, заявленные токовые и температурные ограничения, а также тип монтажа под кабель.
