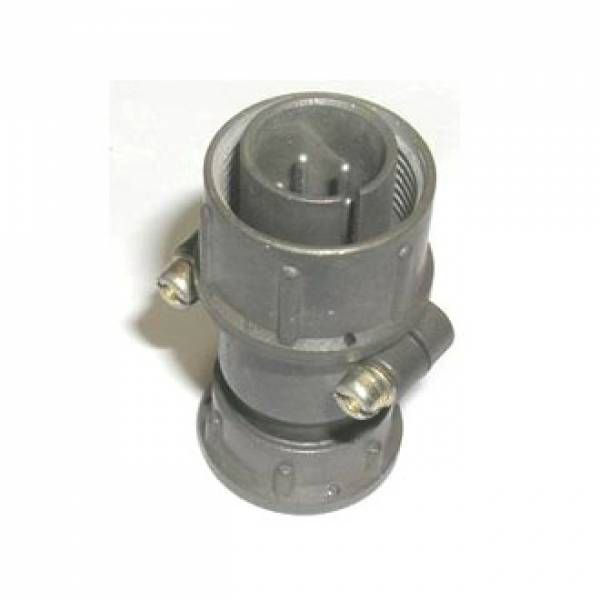

ШР20П5ЭГ7 — это вилка кабельная серии ШР от производителя НПО «Каскад», прошедшая ОТК в 2024 году. Она предназначена для надежного соединения в электрических цепях.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для работы с постоянным и переменным током (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Подходит для внутреннего и наружного применения (с защитой от пыли и влаги), в приборах без патрубка или с прямым/угловым патрубком.

Характеристики

Максимальное рабочее напряжение постоянного тока — 850 В, сопротивление изоляции — не менее 5000 МОм, минимальная наработка — 5000 часов, число сочленений-расчленений — не менее 500.

Работает при температурах от -60 до +60 °C (смена до +110 °C), пониженном давлении 1,3·10^{-4} Па, вибрации (1-5000 Гц, до 300 м/с?), ударах (до 5000 м/с? одиночный) и линейном ускорении до 2000 м/с?.
