Назначение и область применения

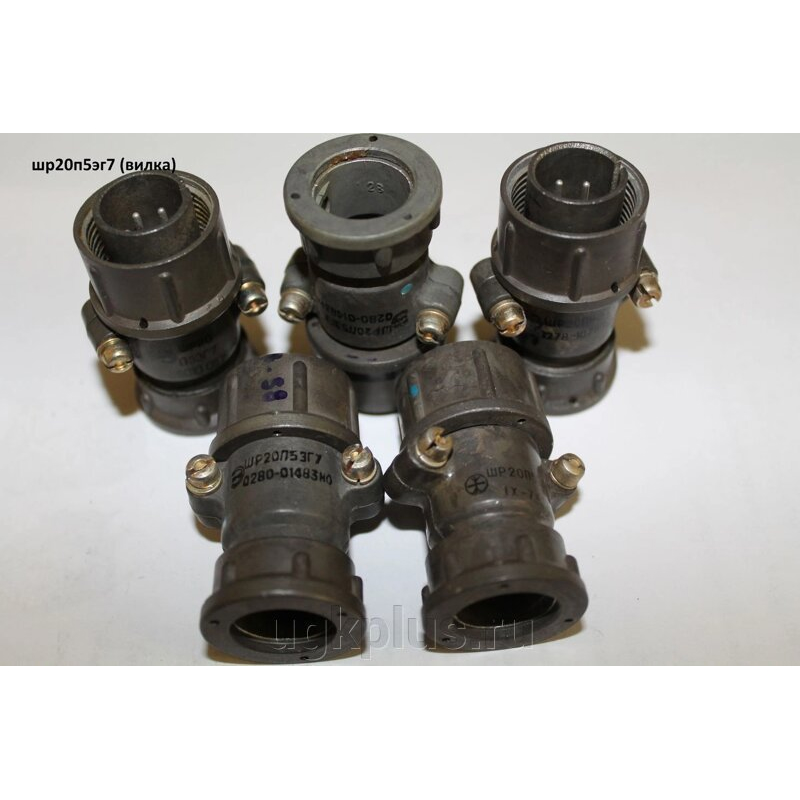

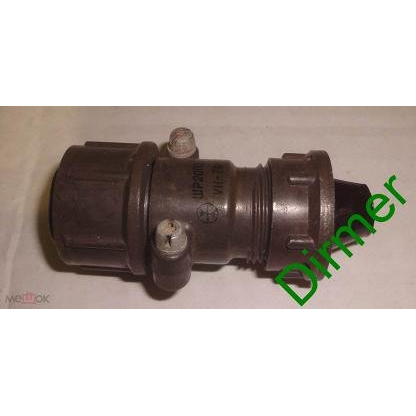

Соединитель ШР20П5ЭГ7 (вилка) относится к серии низкочастотных цилиндрических разъемов объемного монтажа с резьбовым сочленением. Изделие предназначено для использования в электрических цепях постоянного и переменного тока частотой до 3 МГц. Вилка применяется для монтажа с экранированными или неэкранированными кабелями в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Разъемы данной серии допускают эксплуатацию в условиях повышенных вибраций и ударов, что делает их пригодными для установки в оборудовании, работающем в сложных механических условиях. Изделие может применяться как для внутреннего, так и для наружного монтажа — при наружном размещении требуется дополнительная защита от пыли и влаги.

Расшифровка обозначения

Маркировка ШР20П5ЭГ7 содержит информацию о конструкции и ключевых параметрах соединителя.

• ШР — тип соединителя: низкочастотный цилиндрический разъем.
• 20 — условный размер корпуса.
• П — конструктив с прямым патрубком.
• 5 — количество контактов.
• Э — наличие гайки патрубка для экранированного кабеля.
• Г — вилка, кабельный или приборный вариант исполнения.
• 7 — тип контактной системы: пять контактов диаметром 1,5 мм с серебряным покрытием.

Буква «Э» в обозначении указывает на конструктивную готовность разъема к работе с экранированным кабелем. Гайка патрубка обеспечивает фиксацию и контакт экранирующей оплетки с корпусом соединителя.

Электрические параметры

Соединитель рассчитан на передачу тока в цепях управления, питания и сигнальных линиях низкочастотной аппаратуры. Основные электрические характеристики следующие.

• Номинальный рабочий ток на контакт — около 10 А.
• Максимальное рабочее напряжение постоянного тока — до 850 В (амплитудное значение).
• Диаметр контактов — 1,5 мм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Сопротивление электрического контакта — не более 2,5 мОм.

Приведенные параметры позволяют применять разъем в цепях с относительно высоким напряжением при умеренных токах. Сопротивление изоляции не менее 5000 МОм обеспечивает надежное разделение цепей в нормальных климатических условиях.

Механические и эксплуатационные характеристики

Резьбовое сочленение вилки и розетки обеспечивает надежную фиксацию соединения и защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках. Количество циклов сочленений и расчленений составляет не менее 500, что подтверждает пригодность разъема для многократного использования в составе обслуживаемого оборудования.

Изделие обладает следующими эксплуатационными параметрами.

• Минимальная наработка — 1000 часов.
• Срок сохраняемости — до 15 лет при хранении по действующим требованиям.
• Диапазон рабочих температур окружающей среды — примерно от −60 до +60 °C.
• Допустимая синусоидальная вибрация — до 300 м/с² в диапазоне 1–5000 Гц.
• Стойкость к ударам и линейному ускорению — до сотен и тысяч м/с².

Широкий температурный диапазон и стойкость к механическим воздействиям позволяют использовать разъем в аппаратуре, эксплуатируемой в неотапливаемых помещениях, на подвижных объектах и в промышленных условиях с повышенным уровнем вибраций. Конструкция с прямым патрубком упрощает заделку кабеля и укладку монтажных жгутов.

Комплектация и применение

Вилка поставляется как самостоятельное изделие. Для формирования разъемного соединения необходима ответная часть — кабельная или приборная розетка серии ШР20 соответствующего исполнения. Тип контактной системы 7 предполагает пять контактов диаметром 1,5 мм, покрытых серебром; серебряное покрытие снижает переходное сопротивление и повышает коррозионную стойкость контактных поверхностей.

Типовое применение включает подключение экранированных кабелей к входам и выходам блоков радиоэлектронной аппаратуры, организацию межблочных соединений в измерительных комплексах, системах управления и промышленной автоматике. При использовании с неэкранированным кабелем разъем сохраняет все электрические характеристики, а наличие гайки патрубка не препятствует монтажу.

Артикул изделия — 80047. Каталожное описание указывает на применяемость в конструктивах 2015 года выпуска, оценочное количество контактов для комплектации — 22 шт. Подтвержденные данные производителя по конкретным сертификатам, стране производства, комплектации и гарантийным условиям в исходном описании не приведены.
