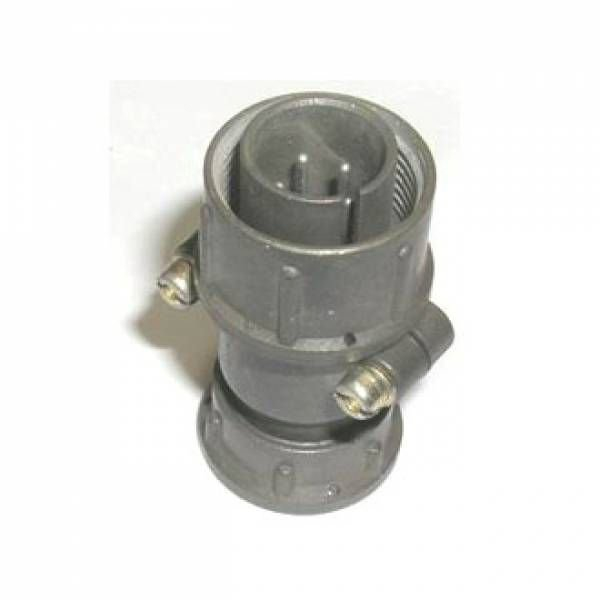

ШР20П5ЭГ7 — это вилка низкочастотного цилиндрического электрического соединителя серии ШР, выпускавшаяся в 2013–2016 годах. Она предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки. Подходит для внутреннего монтажа в климатическом исполнении УХЛ2, а также наружного при защите от дождя, пыли и солнечного излучения. Монтируется с экранированным кабелем (кабельная вилка с прямым патрубком и гайкой).

Характеристики

• Сочленение — резьбовое, поляризация — одношпоночная, покрытие контактов — серебро.

• Рабочий ток на контакт — 10 А, сопротивление изоляции — не менее 5000 МОм, сопротивление контакта — не более 2,5 мОм.

• Условия эксплуатации: температура от -60°C до +60°C (с учетом перегрева контактов до +110°C), вибрация 1–5000 Гц до 300 м/с?, механический удар до 5000 м/с?, пониженное давление до 1,3·10?? Па.

• Наработка — минимум 1000 часов, сочленений-расчленений — 500, срок хранения — 15 лет.
