Назначение соединителя ШР20П5ЭГ7

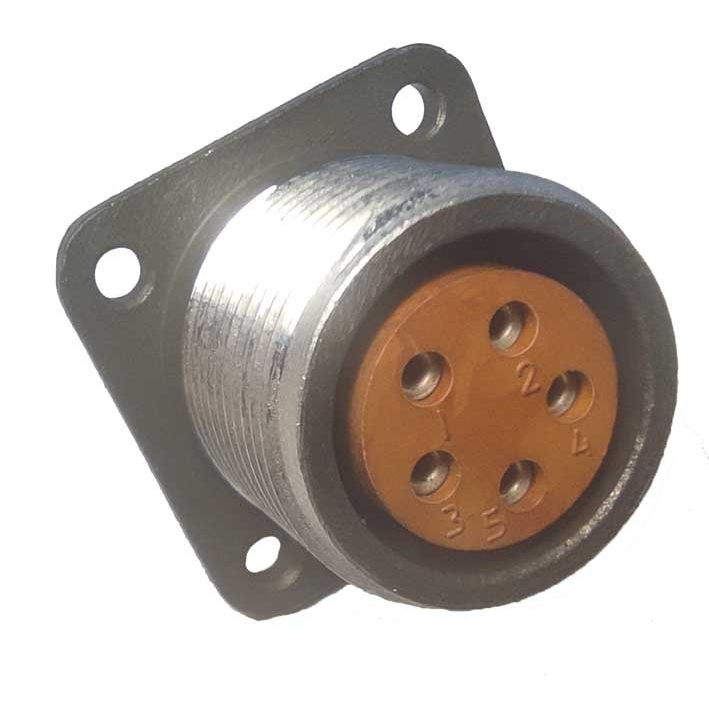

ШР20П5ЭГ7 — цилиндрический низкочастотный негерметичный соединитель производства «Каскад», выполненный в виде розетки. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Основное назначение — блочное соединение узлов измерительных приборов и радиоаппаратуры с помощью резьбового сочленения, обеспечивающего надёжный механический контакт и стабильную передачу сигнала.

Артикул товара — 51181, категория — ШР20. Соединитель относится к климатическому исполнению УХЛ и может применяться как внутри помещений, так и снаружи при условии защиты от пыли и воды.

Расшифровка условного обозначения

Маркировка ШР20П5ЭГ7 содержит полную информацию о конструкции и параметрах изделия:

• ШР — тип соединителя;
• 20 — условный размер корпуса;
• П — конструктивное исполнение без патрубка;
• 5 — количество контактов;
• Э — вид гайки патрубка для экранированного кабеля;
• Г — розетка;
• 7 — обозначение сочетания контактов.

Подтверждённые технические характеристики

Изделие рассчитано на максимальное напряжение 850 В. В соединителе установлено 5 контактов диаметром 1,5 мм с серебряным покрытием. Максимальная токовая нагрузка на одиночный контакт составляет 10 А, общая максимальная токовая нагрузка — 50 А.

Сопротивление контакта — не более 2,5 мОм. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Ресурс по количеству сочленений-расчленений — 500 циклов. Минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Год выпуска, указанный в карточке товара, — 2024.

Условия эксплуатации и применение

Соединители ШР20П5ЭГ7 предназначены для внутреннего и наружного применения при условии защиты от пыли и воды, в климатическом исполнении УХЛ. Допустимая синусоидальная вибрация характеризуется диапазоном частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате.

Благодаря резьбовому блочному соединению изделие обеспечивает быстрый монтаж и демонтаж блоков радиоаппаратуры и измерительных приборов. Розеточное исполнение с гайкой патрубка для экранированного кабеля позволяет подключать экранированные линии, что важно для сохранения целостности сигнала в цепях с частотой до 3 МГц. Серебряное покрытие контактов снижает переходное сопротивление и способствует стабильной работе при токах до 10 А на контакт.
