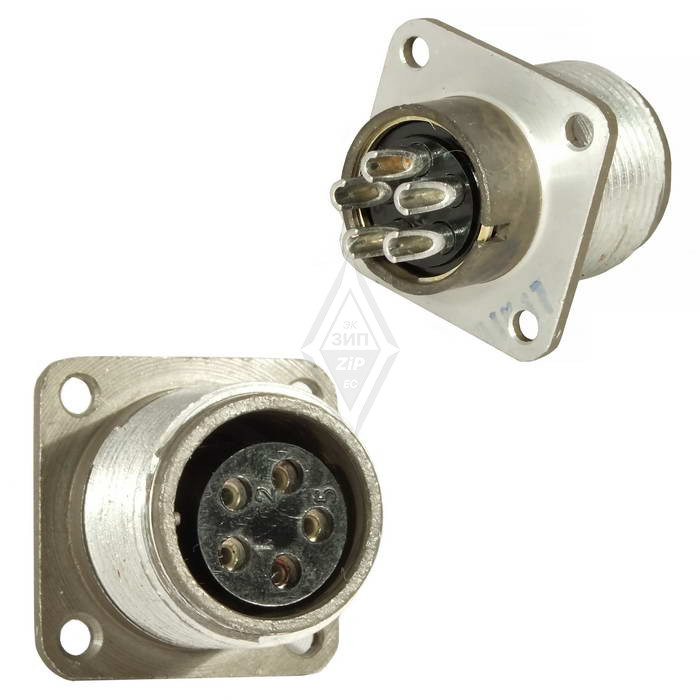

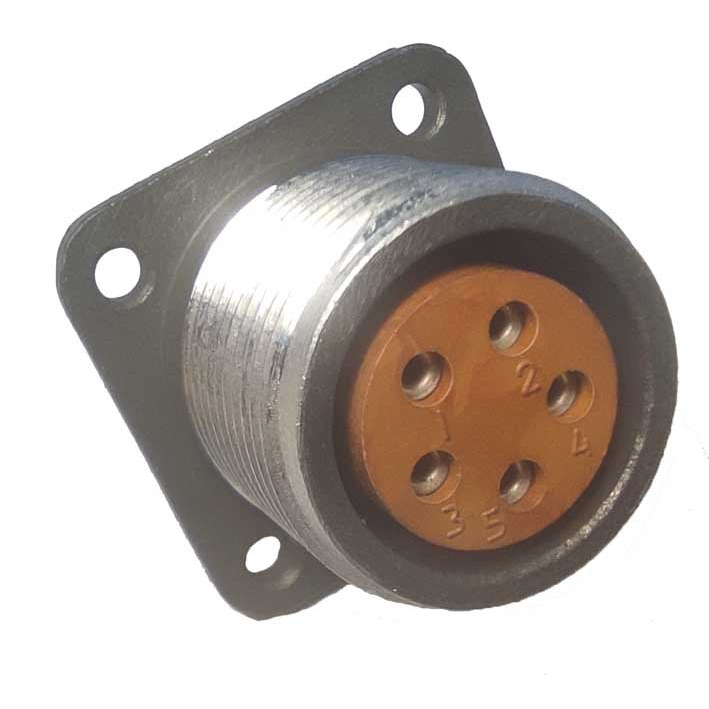

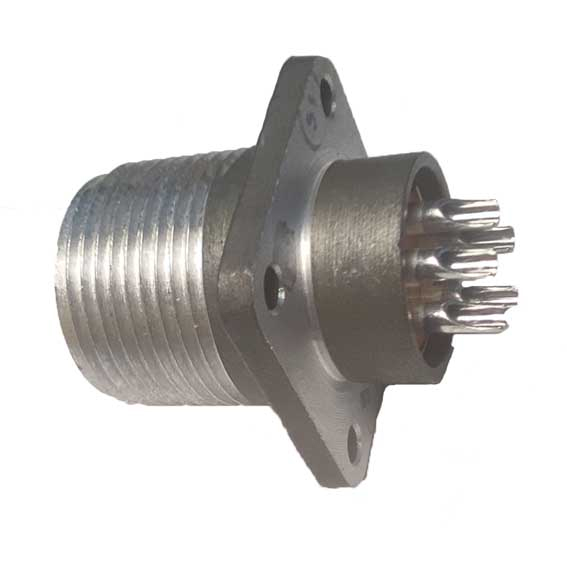

ШР20П5ЭГ7 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР без патрубка, выпускавшаяся примерно в 2013–2016 годах. Она предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

розетка используется как соединитель общего назначения в электро- и радиоаппаратуре для работы с экранированными или неэкранированными кабелями и проводами.
Сочетается с кабельными вилка ми типа ШР20П5НГ7 или ШР20У5НГ7 через резьбовое соединение.
Применяется во внутренних и наружных условиях (при защите от пыли и влаги) в климатическом исполнении УХЛ. ?

Характеристики

• Количество контактов: 5 (диаметр 1,5 мм, покрытие серебром).

• Рабочий ток на контакт: 10 А (максимальное напряжение до 850 В постоянного тока, переменный до 3 МГц).

• Сопротивление контакта: не более 2,5 мОм; изоляции: не менее 5000 МОм. ?

• Монтаж: пайка; габариты: 30?30?42 мм. ?

• Температура эксплуатации: от -60°C до +60°C (с учетом перегрева контактов до +110°C).

• Ударостойкость: одиночный 5000 м/с?, многократный 350 м/с?; наработка: 1000 ч; срок службы: 15 лет. ?
