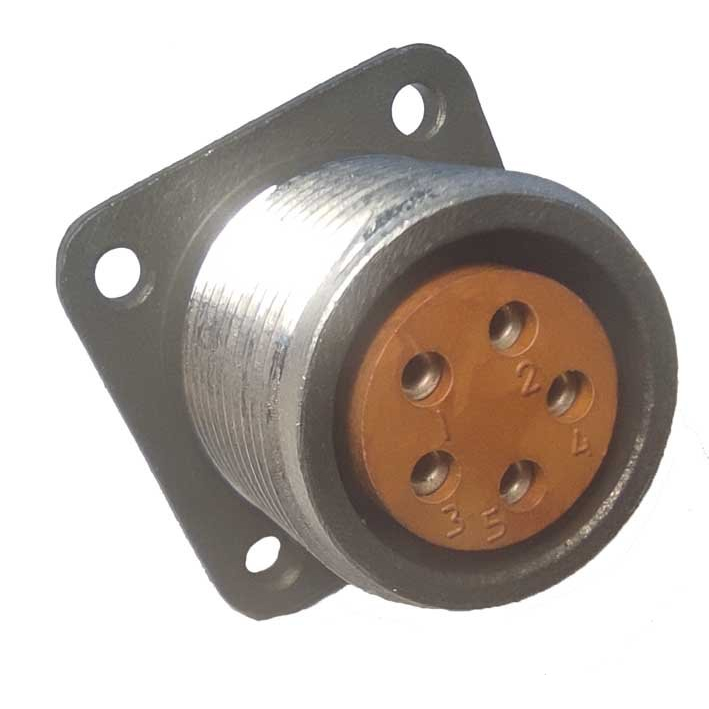

Розетка ШР20П5ЭГ7 — это цилиндрический низкочастотный негерметичный электрический соединитель общего назначения, применяемый в радиоэлектронной и измерительной аппаратуре. Она относится к семейству разъёмов ШР20 и используется для подключения кабельных вилок (например, ШР20П5НГ7/ЭГ7) путём резьбового сочленения.

• ШР — тип цилиндрического соединителя.

• 20 — условный размер корпуса (диаметр по фланцу).

• П — приборная часть без патрубка (для монтажа на панель или блок).

• 5 — количество контактов.

• Э — вид гайки патрубка для экранированного кабеля (даже при отсутствии патрубка это указывает на экранированное исполнение соединителя).

• Г — розетка (приборная часть с гнёздовыми контактами).

• 7 — сочетание контактов: 5 штук диаметром 1,5 мм.

• Количество контактов — 5, диаметр контактов 1,5 мм.

• Токовая нагрузка — обычно до 10–20 А на один контакт (в зависимости от конкретного варианта исполнения и производителя), суммарно до нескольких десятков ампер.

• Напряжение — работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до примерно 850 В (амплитудное значение).

• Сопротивление изоляции в нормальных условиях не менее 5000 МОм.

• Климатика — разъём рассчитан на работу в диапазоне примерно от −60 до +60 °С, сохраняемость обычно не менее 15 лет.

ШР20П5ЭГ7 обычно выполняется с пластмассовым корпусом и гнёздовыми контактами, рассчитанными на подключение проводников сечением порядка до 1–2 мм². Соединитель используется как блочный или приборный разъём в измерительных приборах, радиоаппаратуре и промышленном оборудовании, где требуются надёжные разъёмные соединения с механическим и вибрационным воздействием до десятков «g».
