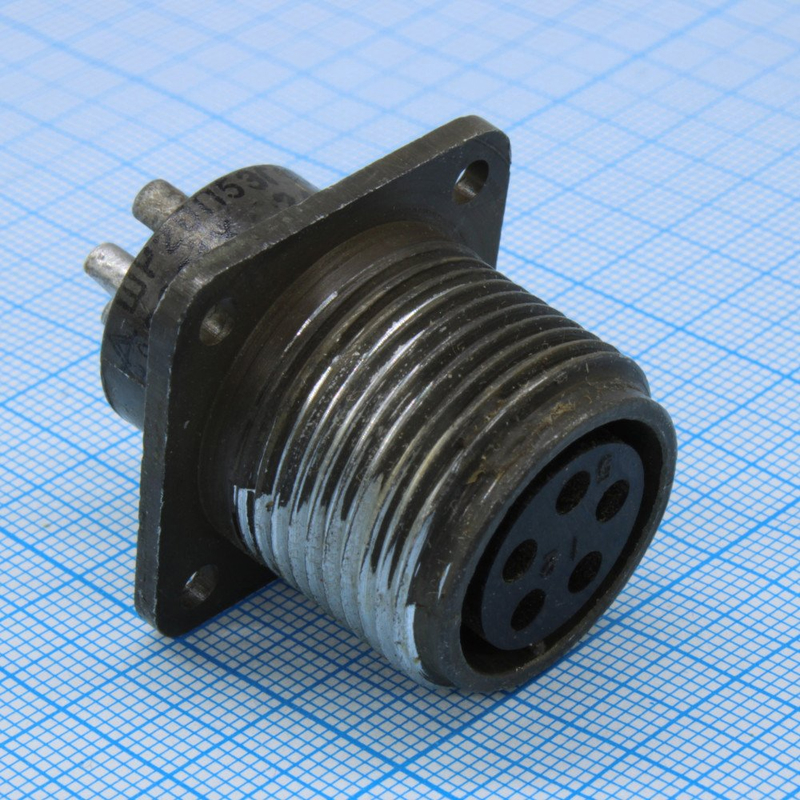

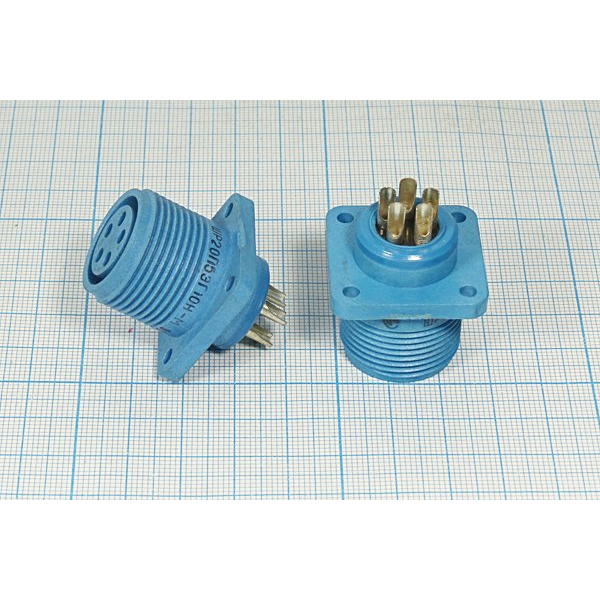

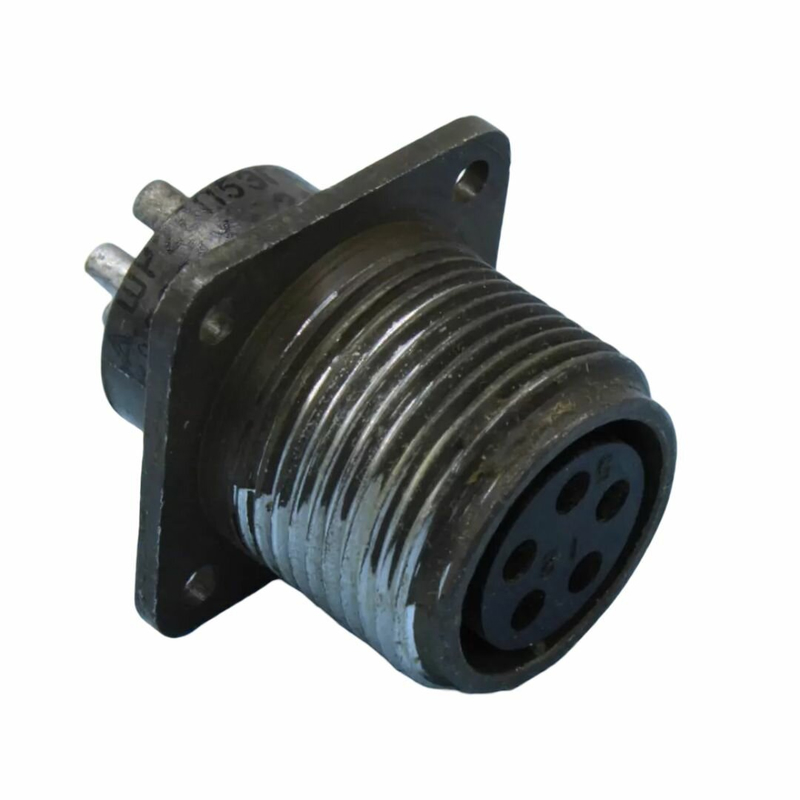

ШР20П5ЭГ10Н‑М — это 5‑контактная негерметичная приборная (блочная) розетка из серии цилиндрических соединителей ШР, предназначенная для соединения цепей в электро‑, радио‑ и измерительной аппаратуре. Она используется, как правило, во внутреннем монтаже и поставляется в паре с соответствующей вилкой того же типа.

Расшифровка обозначения

• ШР20 — тип и условный размер корпуса по серии ШР.

• П5 — конструктив с прямым выводом и 5 контактами.

• Э — концевая гайка под экранированный кабель.

• Г — часть соединителя «розетка» (гнездо).

• 10 — обозначение сочетания контактов: 5 шт. диаметром 2,5 мм.

• Н — покрытие контактов никелем (без «Н» обычно серебро).

• М — пластмассовый корпус.

Основные технические параметры

Розетка рассчитана на низковольтные цепи с рабочим напряжением до примерно 850 В переменного или постоянного тока. На каждый из пяти контактов допустима нагрузка до примерно 25 А, что в сумме даёт общую мощность до порядка 125 А на весь соединитель.

Конструкция и применение

Корпус розетки ШР20П5ЭГ10Н‑М выполнен из пластмассы, контакты — трубчатые разрезные из бронзы с никелевым покрытием; изоляторы, как правило, сделаны из пресс‑материала (например, карболита). Соединители ШР‑серии применяются в измерительных приборах, промышленной аппаратуре и устройствах, где требуется удобный разъёмный блочный монтаж с экранированным кабелем, в том числе во внутреннем объемном монтаже помещений с климатическим исполнением УХЛ.
