Назначение

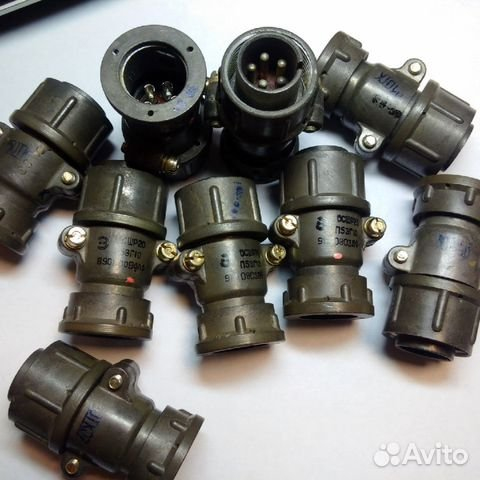

ШР20П5ЭГ10 — кабельная вилка серии ШР, относящейся к низкочастотным цилиндрическим разъёмам. Изделие выпускается заводом «Каскад» в Черкесске и предназначено для надёжного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц в промышленном и специальном оборудовании.

Вилка применяется в условиях, где требуется устойчивое электрическое соединение при вибрации, ударах, повышенной влажности и расширенном диапазоне температур. Условный размер корпуса — 20.

Подтверждённые особенности

Электрические параметры

• Пять контактов штыревого типа диаметром 2,5 мм.
• Материал контактов — латунь с серебряным покрытием.
• Рабочее напряжение — до 850 В.
• Ток на контакт — до 25 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая частота — до 3 МГц.

Конструкция и материалы

• Прямой патрубок (П) для кабеля.
• Концевая гайка для экранированного кабеля (ЭГ).
• Резьбовое соединение с шагом M24×1,5.
• Одношпоночная поляризация.
• Корпус из алюминиевого сплава с оксидированием серого цвета.
• Изолятор из карболита коричневого цвета.
• Объёмный монтаж с пайкой.

Механические и климатические характеристики

• Диапазон температур — от -60 °C до +60 °C; локальный перегрев контактов — до +110 °C.
• Вибрация — 1–5000 Гц с ускорением до 30 g.
• Удары — до 500 g.
• Линейное ускорение — 2000 м/с².
• Влажность — до 98 %.
• Климатическое исполнение — УХЛ.
• Габариты: длина 56,1 мм, диаметр 29,5 мм, высота 37,1 мм.
• Масса — около 46 г.
• Ресурс — не менее 1000 часов наработки и не менее 500 соединений-расчленений.
• Срок хранения — 15 лет.

Применение и совместимость

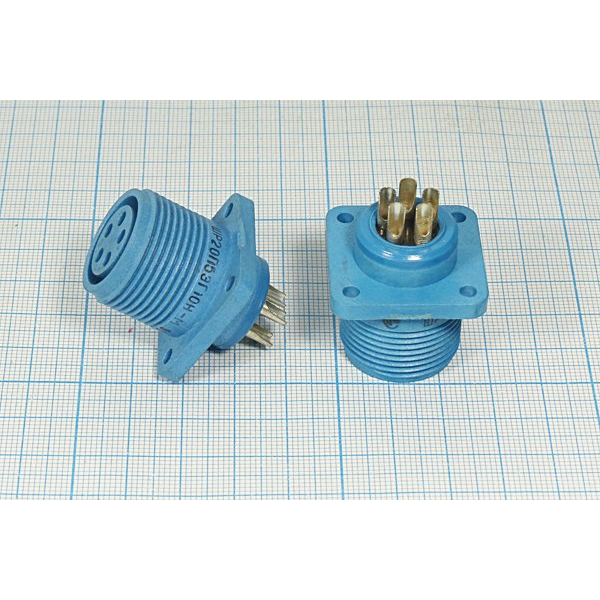

Вилка используется в промышленных системах, радиоэлектронике и оборудовании с жёсткими условиями эксплуатации: вибрацией, ударами и влажностью до 98 %. Она взаимосочетается с блочными розетками типа 2РТТ или 2РТ-А.

Для подключения применяется объёмный монтаж с пайкой. Одношпоночная поляризация помогает обеспечить правильное взаимное положение вилки и ответной розетки. Прямой патрубок и концевая гайка предназначены для работы с экранированным кабелем.

Краткие сведения

• Артикул — 51175.
• Категория — ШР20.
• Производитель — «Каскад».
• Год — 2024.
