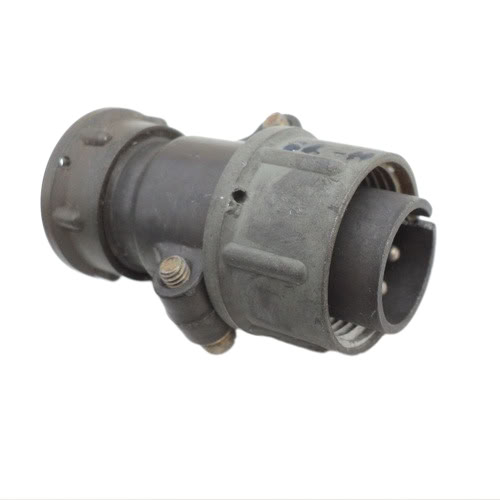

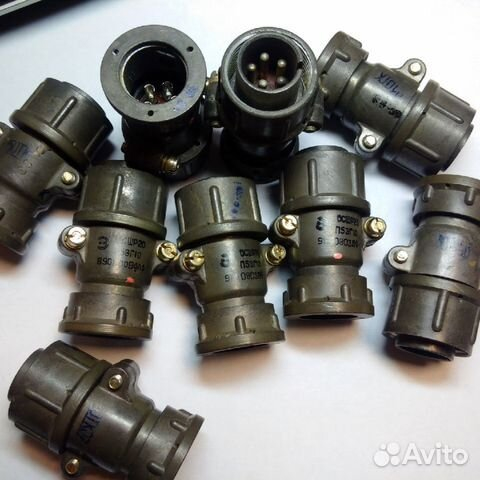

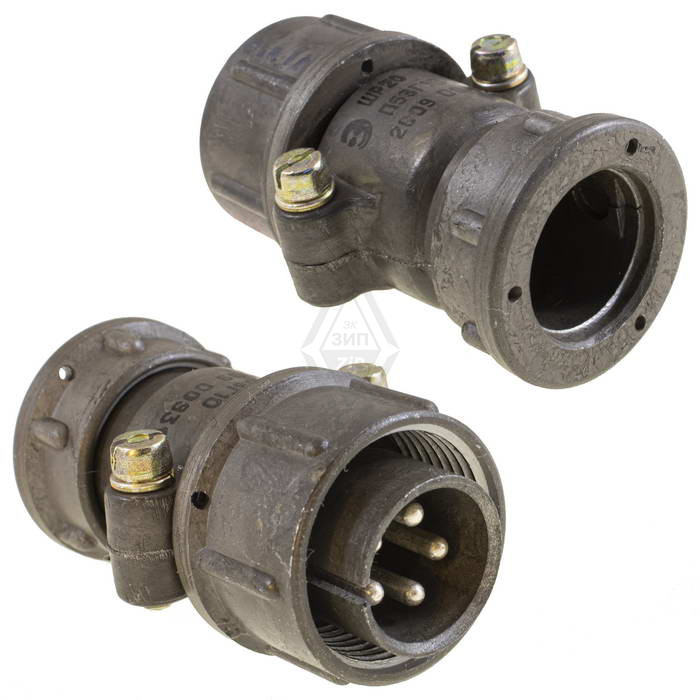

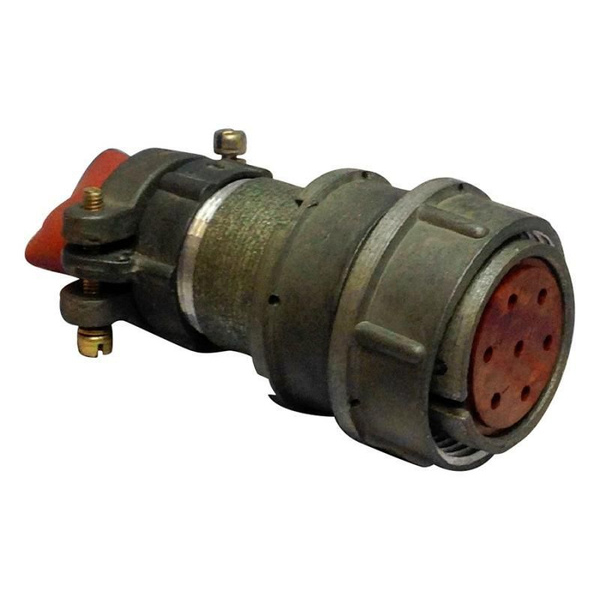

ШР20П5ЭГ10 — это вилка низкочастотного цилиндрического соединителя серии ШР, выпускавшаяся в период 2013–2016 годов. Она предназначена для кабельного монтажа с прямым патрубком и используется в электро- и радиоаппаратуре.

Применение

Соединитель применяется для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в радиоэлектронной и радиотехнической аппаратуре, включая контрольно-измерительные приборы. Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, допускается наружный монтаж при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

Работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Имеет 5 контактов (сочетание ЭГ10), рабочий ток до 25 А на контакт, диапазон температур от -60 до +60 °C (с перегревом контактов до +110 °C), устойчивость к вибрации (1–5000 Гц, 300 м/с?), ударам (до 5000 м/с? одиночный) и давлению 1,3·10?? Па.

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет. Корпус блочный кабельный, поляризация одношпоночная, резьбовое соединение.
