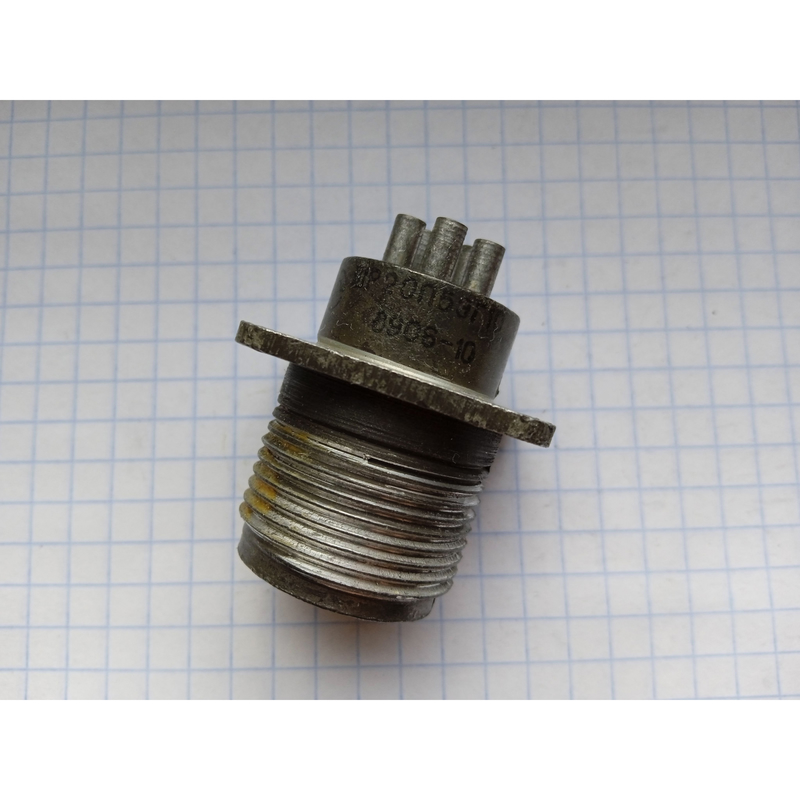

ШР20П5ЭГ10 — это кабельная вилка цилиндрического низкочастотного разъема серии ШР, предназначенная для надежного соединения в электрических цепях переменного и постоянного тока.

Она имеет 5 контактов штыревого типа диаметром 2,5 мм с максимальной токовой нагрузкой до 35 А на контакт (рабочий ток — до 25 А) и номинальным напряжением до 850 В при частоте до 3 МГц. Проходной диаметр корпуса — 24 мм, масса — около 55 г, габариты примерно 56×30×37 мм. Корпус выполнен из алюминиевого сплава, изолятор — из карболита, покрытие контактов — серебро, с прямым патрубком для экранированного кабеля и резьбовым методом сочленения.

Эта вилка рассчитана на работу в широком диапазоне условий: температура от -60°C до +60°C (с учетом перегрева контактов до +110°C), вибрация 1–5000 Гц, линейное ускорение до 2000 м/с², ударные нагрузки до 5000 м/с².

Ресурс — минимум 1000 часов наработки и 500 циклов сочленений-расчленений, сопротивление изоляции — не менее 5000 МОм, срок сохраняемости — 15 лет. Используется в промышленных системах, включая HVAC и электронику, где требуется прочное соединение под нагрузкой. Ответная часть — аналогичный разъем ШР20П5ЭГ10.
