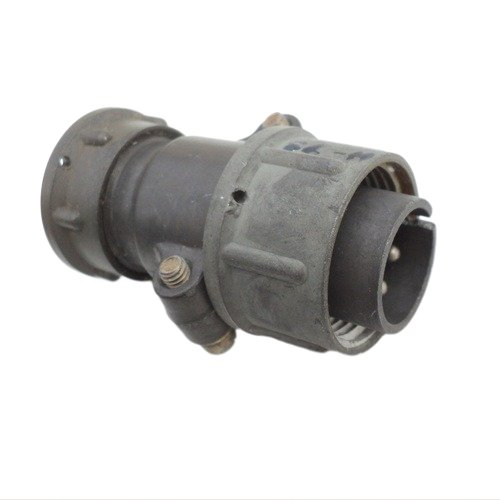

ШР20П5ЭГ10 вилка

ШР20П5ЭГ10 — это низкочастотный цилиндрический электрический разъём‑вилка из серии ШР, предназначенной для соединения цепей постоянного и переменного тока в промышленном и радиоэлектронном оборудовании.

Основное назначение

Разъём используется в цепях постоянного и переменного тока частотой до 3 МГц, при напряжении до 850 В (по амплитудному значению). Вилка ШР20П5ЭГ10 служит для подключения экранированного кабеля к приборной или кабельной части системы, обеспечивая надёжный электрический контакт и защиту от помех.

Конструкция и тип

Это кабельная вилка с прямым патрубком, пятью контактами, не герметичного исполнения. Корпус выполнен по типу цилиндрического соединителя с резьбовым сочленением нормальных габаритов, что позволяет плотно и надёжно состыковать разъём с ответной розеткой.

Электрические характеристики

Максимальное рабочее напряжение постоянного тока — до 850 В, рабочий ток на отдельный контакт — до примерно 25–35 А в зависимости от диаметра контактов и условий нагрева. Сопротивление изоляции в нормальных условиях не менее 5000 МОм, что обеспечивает хороший уровень диэлектрической прочности между контактами и корпусом.

Климатические и механические свойства

Разъём рассчитан на эксплуатацию при температуре окружающей среды от –60 до +60 °C, при смене температур с учётом перегрева контактов диапазон расширяется до примерно –60…+110 °C. Соединитель выдерживает синусоидальную вибрацию (до 5000 Гц), линейные ускорения порядка 2000 м/с², многократные и одиночные удары с высокими значениями ускорения, а также условия пониженного атмосферного давления 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.).

Надёжность и ресурс

Разъём рассчитан на не менее 500 сочленений‑расчленений и имеет минимальную наработку порядка 1000 часов при заданных температурах. Минимальный срок сохраняемости изделия (хранения до применения) составляет около 15 лет.
