Назначение изделия

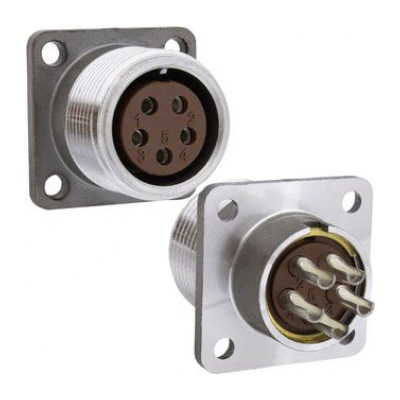

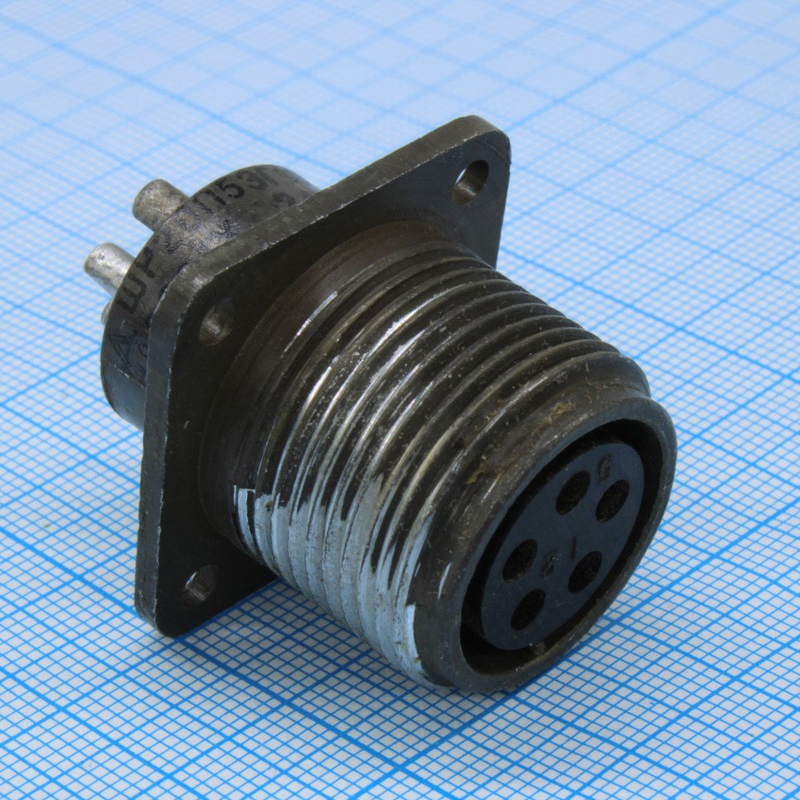

ШР20П5ЭГ10 — приборная розетка цилиндрического низкочастотного разъёма серии ШР производства «Каскад». Изделие предназначено для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Розетка применяется в составе электрических соединений приборного типа, где требуется передача сигнала и питания через многоконтактный цилиндрический разъём с прямым выводом под экранированный кабель.

Артикул изделия — 51177, категория — ШР20. Год сведения данных о товаре — 2024.

Конструкция и расшифровка обозначения

Обозначение ШР20П5ЭГ10 построено по принятой для серии схеме. ШР указывает на тип соединителя — цилиндрический; 20 — условный размер корпуса; П — приборное исполнение без патрубка; 5 — количество контактов; Э — диаметр контактов 2,5 мм; Г — розетка; 10 — сочетание контактов.

Корпус розетки имеет блочный тип исполнения, изделие негерметичное, без патрубка. Проходной диаметр составляет 24 мм. Вывод выполнен прямым и рассчитан на подсоединение экранированного кабеля. Масса изделия — около 32 г.

Контактная часть

• Количество контактов — 5.
• Диаметр контактов — 2,5 мм.
• Рабочий ток — до 25 А на контакт, максимальное значение — 35 А.
• Рабочее напряжение — до 850 В.
• Сечение подсоединяемого провода — до 3 мм².
• Сопротивление контакта — не более 0,001 Ом.

Технические характеристики

Розетка рассчитана на работу в цепях с частотой до 3 МГц. Сопротивление изоляции составляет не менее 5000 МОм. Указанные параметры относятся к электрическим характеристикам изделия и определяют допустимые режимы эксплуатации в составе соединителя.

• Рабочая температура — от минус 60 до плюс 60 градусов Цельсия.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500.
• Срок сохраняемости — 15 лет.

Устойчивость к механическим воздействиям

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Эти параметры подтверждают пригодность розетки для работы в условиях повышенных механических нагрузок.

Применение

ШР20П5ЭГ10 применяется как приборная розетка цилиндрического низкочастотного разъёма серии ШР в электрических соединениях постоянного и переменного тока частотой до 3 МГц. Прямой вывод под экранированный кабель и блочное исполнение без патрубка определяют область использования — подключение кабельных линий к приборам и устройствам, где требуется пятиконтактное соединение с контактами диаметром 2,5 мм.

При подборе изделия следует учитывать рабочий ток до 25 А на контакт с максимумом 35 А, напряжение до 850 В, сечение провода до 3 мм² и проходной диаметр 24 мм. Температурный диапазон от минус 60 до плюс 60 градусов Цельсия и ресурс в 500 сочленений-расчленений определяют условия эксплуатации и периодичность коммутаций.
