Назначение и область применения

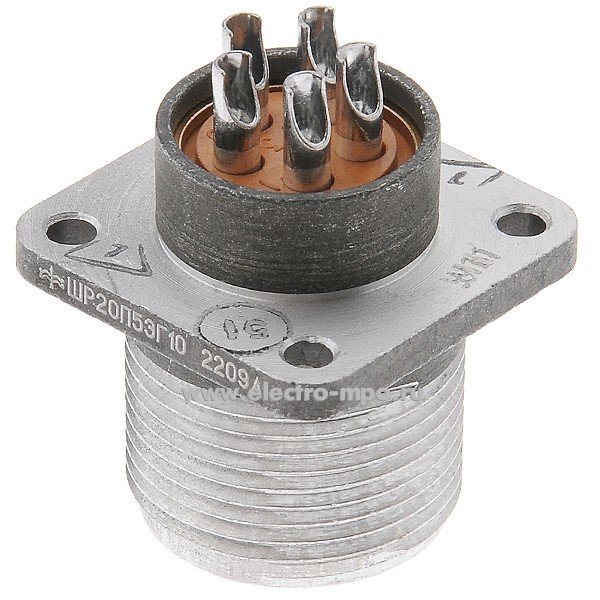

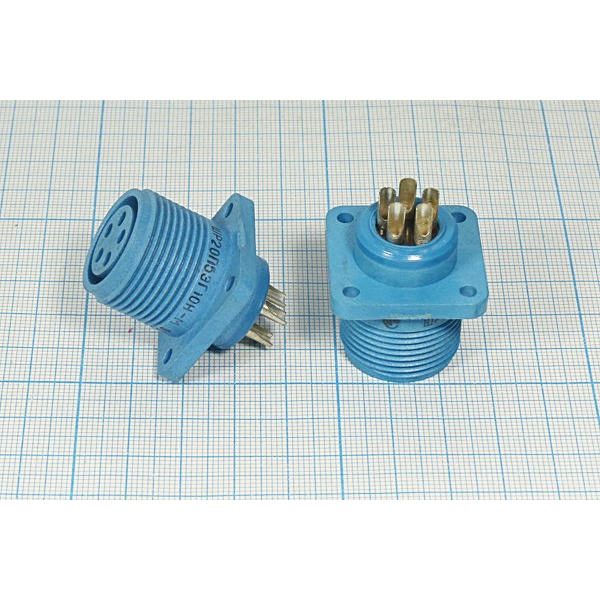

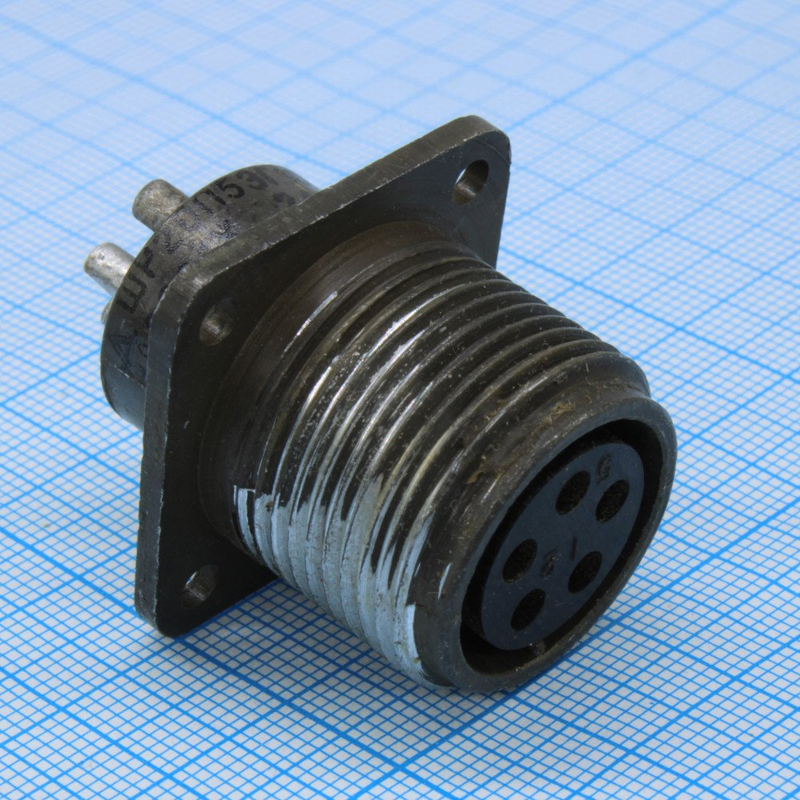

ШР20П5ЭГ10 — приборная розетка производства завода «Элекон», входящая в серию цилиндрических соединителей ШР. Изделие предназначено для надёжного соединения в электрических цепях переменного и постоянного тока. Розетка рассчитана на эксплуатацию в составе промышленного и приборного оборудования, где требуется стабильный контакт при повышенных токовых нагрузках.

Конструкция предусматривает блочный монтаж на фланец с четырьмя отверстиями, что обеспечивает жёсткую фиксацию на панели или корпусе устройства. Ответной частью служит аналогичный штекер ШР20П5ЭГ10, поляризация одношпоночная — это исключает ошибки при сочленении и гарантирует правильную ориентацию контактов.

Ключевые особенности и технические характеристики

Розетка оснащена пятью контактами диаметром 2,5 мм, рассчитанными на рабочий ток до 25 А на контакт, с допустимым максимумом 35 А. Номинальное напряжение достигает 850 В, что позволяет использовать соединитель в высоковольтных цепях и системах с большим запасом по мощности.

Отличительная черта данной модификации — прямой вывод под экранированный кабель без патрубка. Монтаж жил выполняется пайкой, сечение подключаемых проводников составляет 2,5 мм². Корпус изделия металлический, что придаёт конструкции механическую прочность и способствует отводу тепла от контактной группы.

• Проходной диаметр: 24 мм (резьба М24)
• Масса: не более 32 г
• Степень защиты: IP20
• Количество контактов: 5
• Диаметр контактов: 2,5 мм
• Способ монтажа жил: пайка
• Сечение проводов: 2,5 мм²
• Материал корпуса: металл

Условия эксплуатации и надёжность

Соединитель сохраняет работоспособность в широком диапазоне температур — от −60 °C до +60 °C, при этом контакты допускают перегрев до +110 °C без потери функциональности. Изделие выдерживает линейное ускорение 2000 м/с² и способно работать при пониженном атмосферном давлении 1,3·10⁻⁴ Па, что подтверждает пригодность для ответственных применений, включая аппаратуру, эксплуатируемую в сложных условиях.

Ресурсные показатели включают 1000 часов наработки и 500 циклов сочленений-расчленений. Срок сохраняемости составляет 15 лет, что обеспечивает длительную возможность хранения без ухудшения характеристик.

Монтаж и совместимость

Установка розетки выполняется на плоскую поверхность через четыре крепёжных отверстия фланца. Подключение проводников производится методом пайки, что требует аккуратности при монтаже и соответствующей квалификации персонала. Прямой вывод под экранированный кабель упрощает организацию экранирования линии связи и снижает влияние внешних электромагнитных помех.

Изделие применяется в промышленных и приборных системах для высоконагруженных соединений, где важны стабильность контакта, устойчивость к механическим воздействиям и длительный срок службы. Благодаря металлическому корпусу и продуманной конструкции розетка подходит для замены аналогичных компонентов в действующем оборудовании без изменения посадочных мест.
