Назначение и область применения

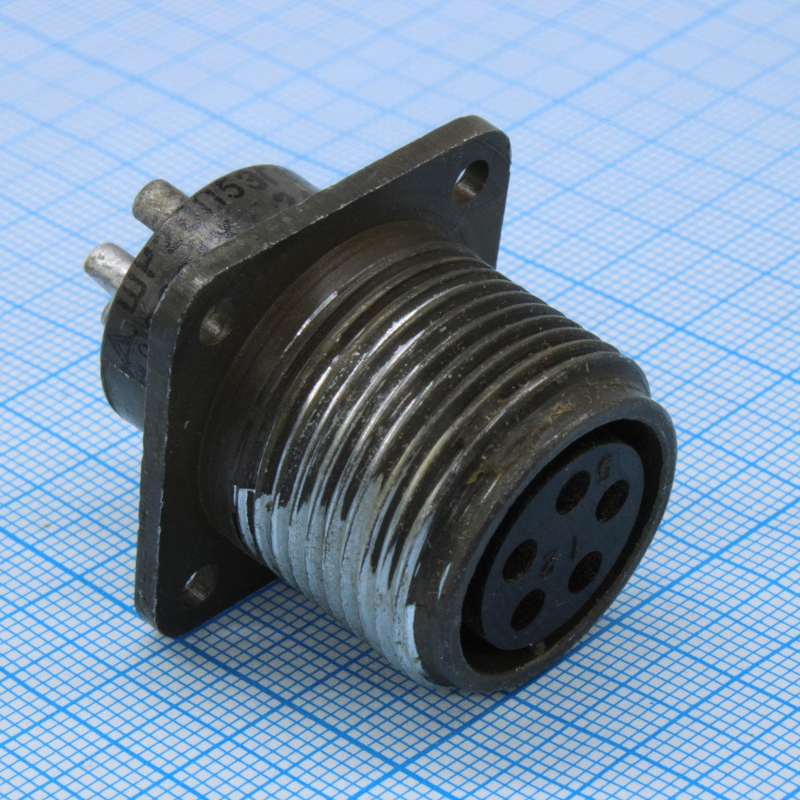

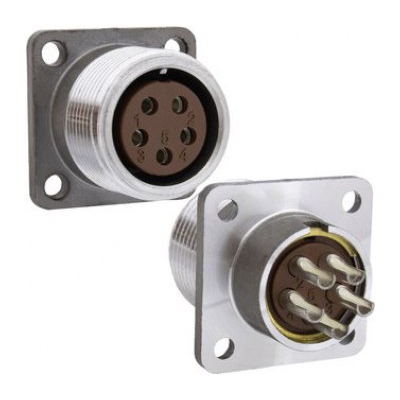

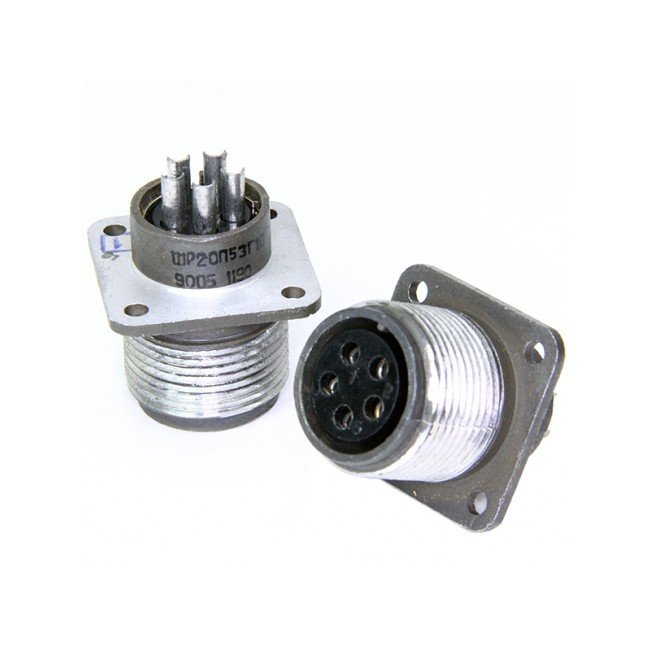

ШР20П5ЭГ10 представляет собой приборную розетку серии ШР — низкочастотный цилиндрический соединитель без патрубка, предназначенный для внутреннего монтажа. Изделие служит для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в электронной и радиоэлектронной аппаратуре, а также в радиотехническом оборудовании. Конструкция рассчитана на работу в составе стационарных и подвижных систем, где требуется надёжное разъёмное контактное соединение с высокой степенью повторяемости.

Соединитель изготавливается в климатическом исполнении УХЛ2 по ГОСТ 15150-69 и ориентирован на внутреннюю установку. Допускается наружное применение при условии защиты от прямого попадания дождя, воздействия динамической пыли и солнечного излучения. Метод монтажа — пайка. Розетка совместима с экранированными и неэкранированными кабелями, а также работает в паре с вилками серий 2РТТ и 2РТ-А.

Технические характеристики

Электрические параметры

• Количество контактов: 5, диаметр контакта 2,5 мм, сочетание номер 10.
• Рабочий ток на один контакт: до 25 А.
• Максимальная суммарная нагрузка на соединитель: до 125 А.
• Рабочее напряжение: до 850 В амплитудного значения для постоянного и переменного тока.
• Частотный диапазон: до 3 МГц.

Условия эксплуатации

• Рабочая температура окружающей среды: от минус 60 до плюс 60 градусов Цельсия.
• Допустимая температура с учётом перегрева контактов: до плюс 110 градусов Цельсия.
• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц.
• Устойчивость к линейному ускорению до 2000 метров в секунду за секунду.

Показатели надёжности

• Минимальная наработка: 1000 часов.
• Количество сочленений и расчленений: не менее 500 циклов.
• Срок сохраняемости: 15 лет.

Приёмка и особенности исполнения

Изделие имеет приёмку «5», что определяет соответствующий уровень контроля качества и порядок оформления сопроводительной документации. Год выпуска партии — 2016. Артикул изделия — 9260. Розетка относится к категории ШР20 и предназначена для профессионального применения в аппаратуре, где важны стабильность контактного соединения и устойчивость к внешним механическим воздействиям.

Конструкция без патрубка обеспечивает компактную установку внутри корпусов приборов и блоков, облегчая компоновку узлов при ограниченном внутреннем пространстве. Пайка как метод монтажа позволяет получить надёжное неразъёмное крепление проводников к контактам, что важно при эксплуатации в условиях вибрационных нагрузок и перепадов температур.

Рекомендации по применению

Розетка ШР20П5ЭГ10 применяется в измерительной аппаратуре, системах связи, промышленной электронике и радиоэлектронных устройствах, где требуется разъёмное соединение с числом контактов пять и рабочими токами до 25 А на контакт. При проектировании следует учитывать действующие напряжения и частоту сигнала, а также обеспечивать соответствие ответной части типу вилок 2РТТ или 2РТ-А.

Перед монтажом рекомендуется проверять состояние контактов и целостность изоляторов. Пайку следует выполнять с соблюдением температурных режимов, исключающих перегрев изоляционных элементов. При наружной установке необходимо предусмотреть кожухи или иные средства защиты от атмосферных осадков, пыли и прямых солнечных лучей.
