Назначение

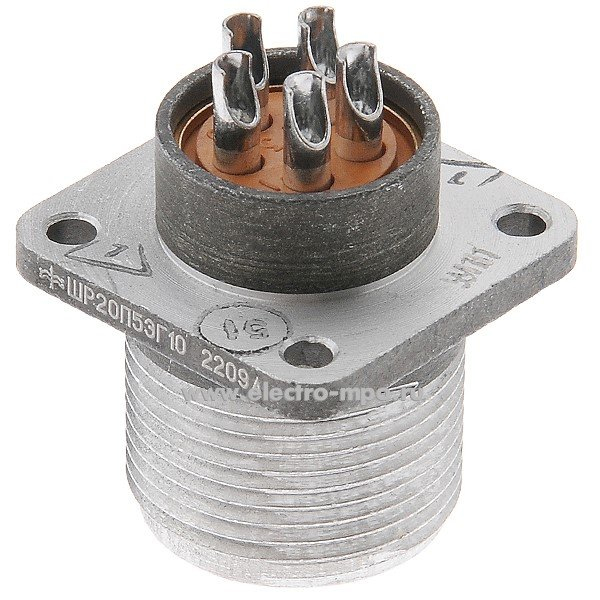

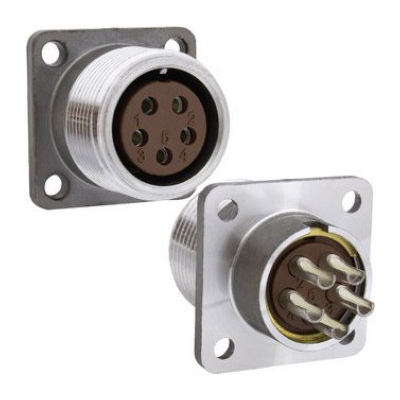

ШР20П5ЭГ10 — негерметичная цилиндрическая розетка серии ШР, предназначенная для соединения и разъединения электрических цепей в приборной (блочной) аппаратуре постоянного и переменного тока. Изделие относится к низкочастотным цилиндрическим соединителям с резьбовым соединением и применяется для коммутации проводов, кабелей и узлов (блоков) в электротехнической и радиоэлектронной аппаратуре.

Розетка рассчитана на цепи постоянного и переменного тока частотой до 3 МГц. Рабочее напряжение составляет до 850 В (амплитудное значение), что допускает применение в сетевых и силовых цепях относительно небольшой мощности.

Конструкция и маркировка

Исполнение «П» означает приборную часть без патрубка, а «Г» — розетку. Вывод выполнен прямым, под экранированный кабель. Сочетание «10» в обозначении соответствует пяти контактам диаметром 2,5 мм. Корпусные детали в типовом исполнении серии изготавливаются из алюминиевого сплава с оксидным покрытием серого цвета, изоляторы — из пресс-материала, например карболовых смол. Контакты выполняются трубчатыми разрезными, из бронзы или латуни, с серебряным или никелевым покрытием в зависимости от модификации.

• Количество контактов: 5.
• Диаметр контакта: 2,5 мм.
• Тип соединения: резьбовое.
• Исполнение: приборное, без патрубка, с прямым выводом под экранированный кабель.
• Герметичность: негерметичное исполнение.

Электрические и эксплуатационные параметры

Рабочий ток на один контакт достигает 25 А, максимальная токовая нагрузка на отдельный контакт — до 35 А. Суммарный ток на соединитель в целом может составлять порядка 125 А при работе в цепях постоянного и переменного тока с напряжением до 850 В. Сопротивление изоляции составляет порядка 5000 МОм, сопротивление контакта — до 1 мОм.

Разъем рассчитан на расширенный диапазон температур окружающей среды: от −60 °C до +60 °C, а с учетом перегрева контактов — до примерно +110 °C. Соединитель выдерживает синусоидальную вибрацию и многократные удары, допускает несколько сотен циклов сочленения и расчленения.

Применение

ШР20П5ЭГ10 используется в электротехнике и радиоэлектронной аппаратуре для соединения проводов, кабелей и блоков, работающих в цепях постоянного и переменного тока частотой до 3 МГц. Приборное исполнение без патрубка и прямой вывод под экранированный кабель делают розетку применимой в блочной аппаратуре, где требуется разъемное соединение электрических цепей с резьбовой фиксацией.

В исходных данных не указаны производитель, стандарты, сертификаты, гарантия, страна производства и комплектация, поэтому эти сведения не приводятся. Артикул изделия — 51176.
